Предпосылки проекта
ФГУП «Центральный научно-исследовательский институт машиностроения» (ЦНИИмаш)- головной институт ГК «Роскосмос». Институт осуществляет комплексные научные исследования и экспериментальную отработку ракетно-космической техники.
Вспомогательное хозяйство ЦНИИмаш – это десятки инфраструктурных объектов, находящихся в различном состоянии и стадии модернизации.
Разработанная ранее проектная документация на автоматизированную информационно-измерительную систему технического учёта электроэнергии (АИИС ТУЭ) и систему технического учёта энергоресурсов (АИИС ТУЭН) не отвечала всем требованиям заказчика:
- Было заложено оборудование связи в местах, где можно было использовать существующее оборудование
- Часть оборудования не соответствовала требованию «открытости» протоколов
- Верхний уровень системы состоял из набора программных комплексов и приложений, каждый из которых отвечал за выполнение своей «малой» задачи
В 2017 году техническим руководством ЦНИИмаш было принято решение о корректировке проекта в соответствии техническим решением инженерной компании (АО НПП «ЭнергопромСервис»).
По итогам все заложенное в проект программное обеспечение было заменено на единую программную платформу SEDMAX, охватившую требуемый функционал в полном объеме.
Особенности решения
Проект ЦНИИмаш – пример реализации интеграционного решения: одно ПО объединяет функционал трёх систем, данные которых хранятся на одном сервере.
Система характеризуется наличием большого количества разнообразных типов и видов подключаемого оборудования разной степени моральной новизны.
Функции SEDMAX
1. Сбор, хранение и обработка данных, принимаемых с устройств нижнего уровня:
- Счётчики электроэнергии: SATEC EM133, SATEC BFMII, SATEC PM175, СЭТ-4ТМ
- Расходомеры: ВСХНд-150, ВСТН-25, ВСХНд-50
- Счётчики воды: Акрон-01,
- Теплосчетчики: ТЭМ-104, ТЭМ-05М, СДВ-И, ВИС.Т, СТД (ВТД), MULTICAL 601
- Датчики протечки: PE-Z10,
- Датчики уровня: MAERA S25 (Quantrol LC 100)
2. Предоставление оперативной информации пользователям (без ограничения количества рабочих мест), формирование отчётов.
Результаты внедрения
АИИС ТУЭ и АИИС ТУЭН позволили сократить время расчета баланса поставляемых энергоресурсов на 60-70% и повысить оперативный контроль за работой инженерного комплекса.
Благодаря программному комплексу SEDMAX удалось объединить разнообразный парк приборов учёта, датчиков и оборудования связи в одном интерфейсе и избежать программного «зоопарка» для каждого типа оборудования. Это обеспечило персоналу института удобство работы с данными, единство интерфейса и визуализации, а в ближайшем будущем позволит аккумулировать информационные потоки для последующего сравнения и анализа энергопотребления предприятия.

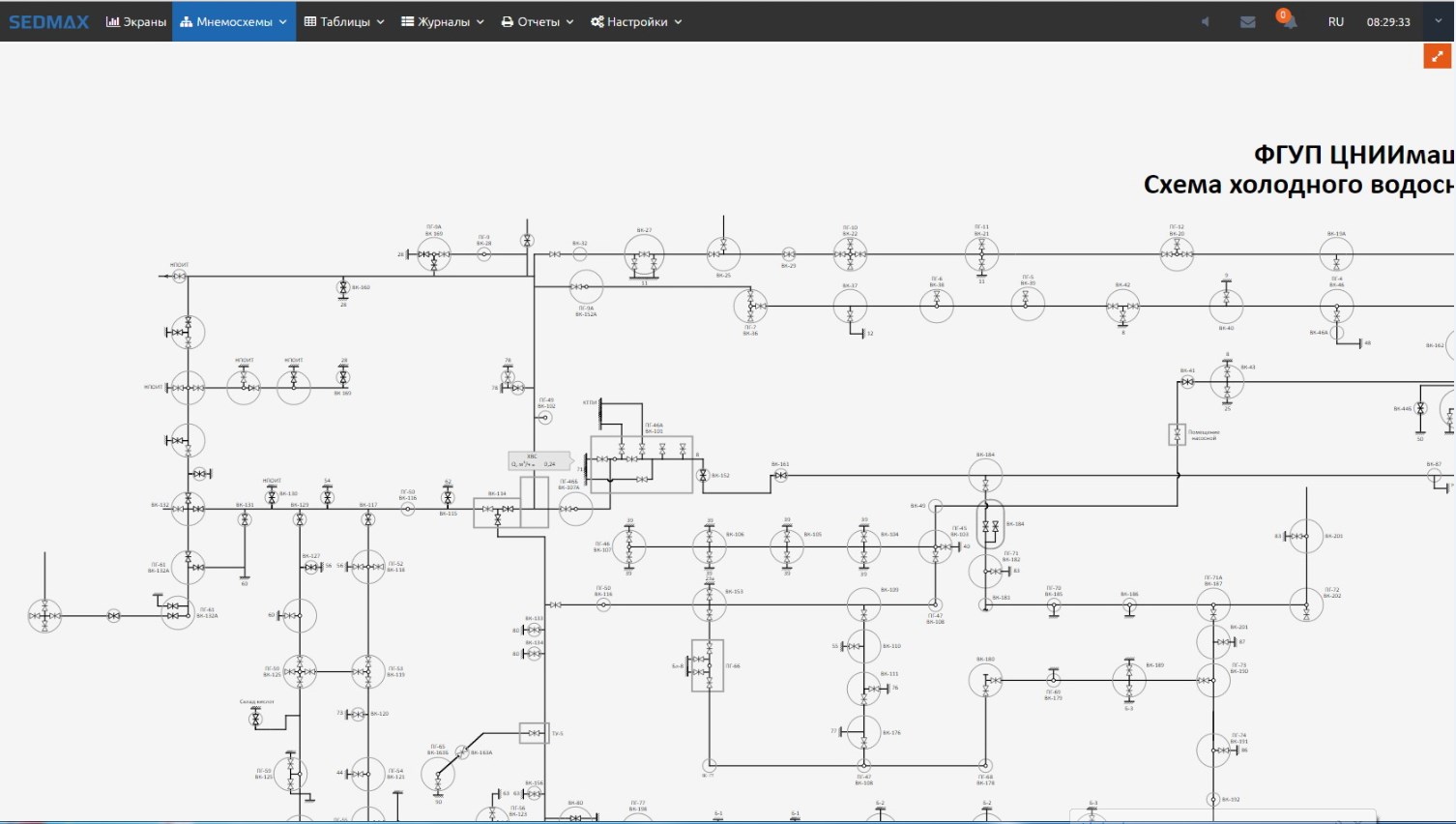

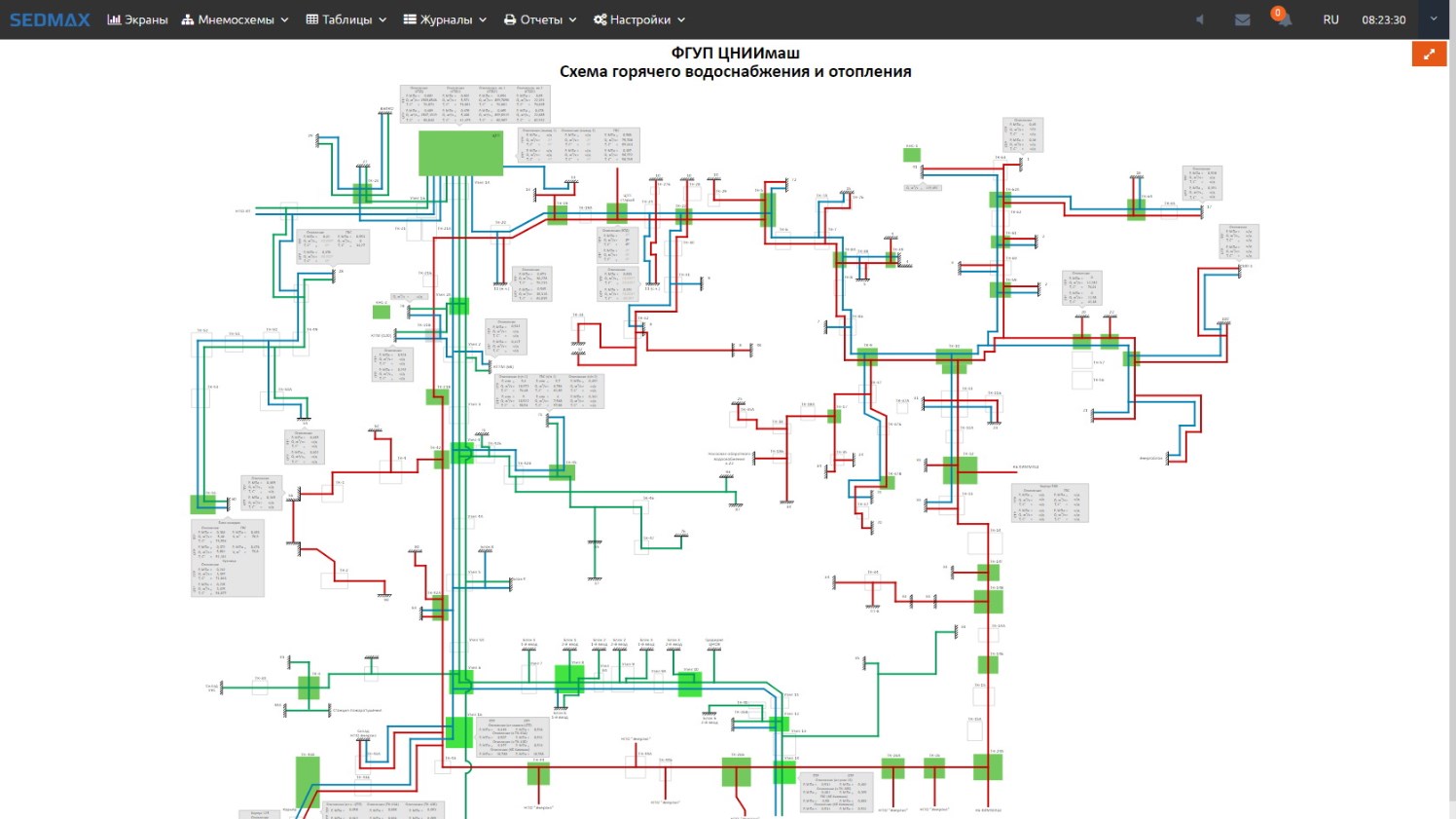

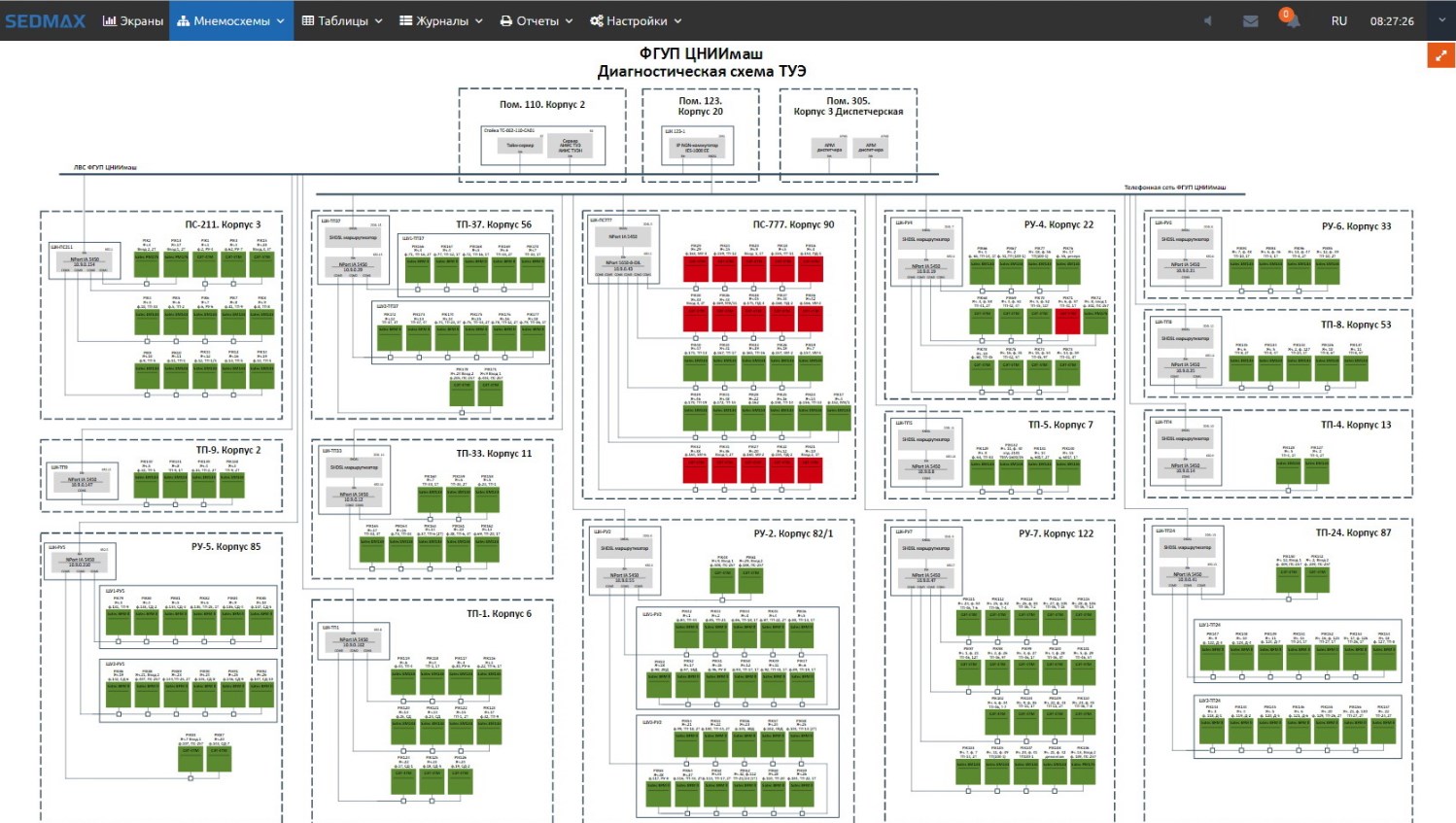

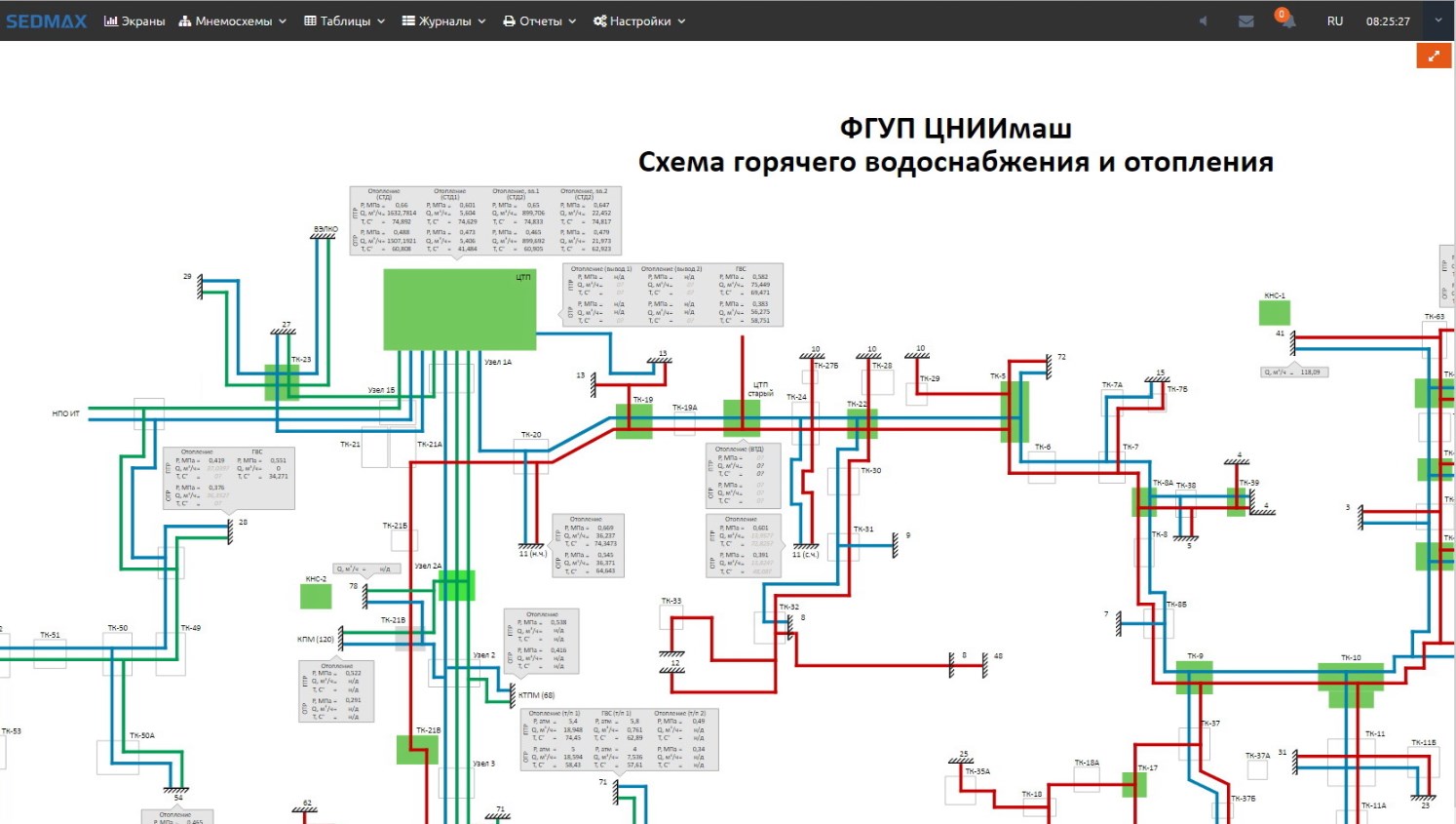

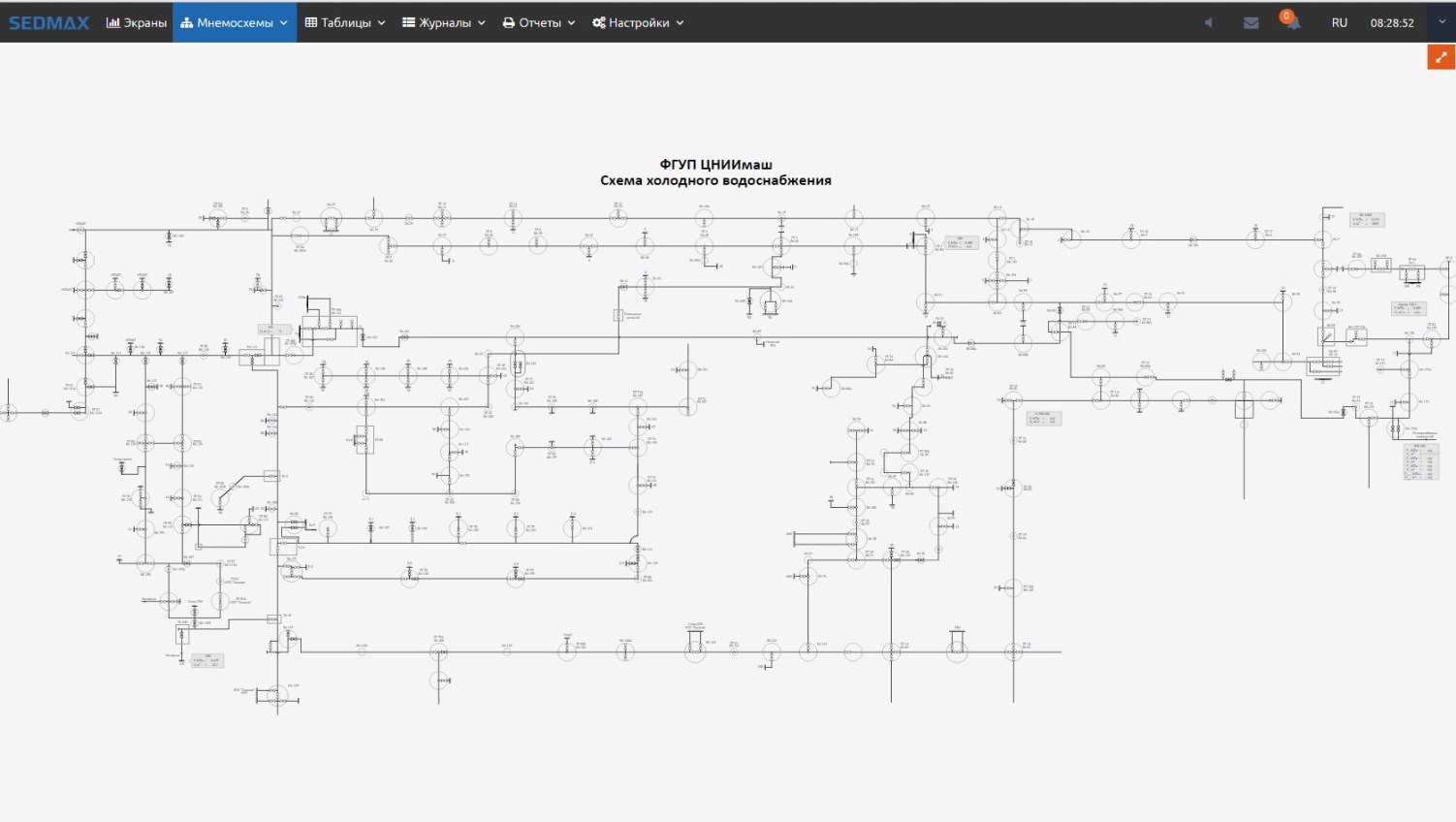

Скриншоты системы
