АСКУТЭ и система диспетчеризации
Автозаводская ТЭЦ

Автозаводская ТЭЦ входит в структуру частной крупнейшей независимой энергокомпании России — «ЕвроСибЭнерго». Общество производит и реализует свыше 30% электроэнергии и до 40% тепловой энергии всех объемов Нижегородского рынка. Установленная электрическая мощность — 580 МВт, установленная тепловая мощность — 2074 Гкал/ч.

Объектом внедрения ПО SEDMAX является модернизируемая автоматизированная система коммерческого учета тепловой энергии (АСКУТЭ) Автозаводской ТЭЦ.

Назначение АСКУТЭ — обеспечение контроля над технологическими параметрами отпускаемых энергоносителей (сетевой воды, горячего водоснабжения, пара, сжатого воздуха), а также автоматизированного сбора и обработки информации о потребленной тепловой энергии для коммерческих расчетов.

В рамках модернизации системы предполагается заменить существующие тепловычислители и корректоры, не удовлетворяющие требованиям действующих правил учета тепловой энергии, на приборы учета нового типа, ввести в состав АСКУТЭ новые узлы учета, уточнить методику расчета подпитки теплосети с учетом массы подпитки, израсходованной на собственные нужды.

Модернизация ПО

В рамках модернизации АСКУТЭ Автозаводской ТЭЦ предлагается осуществить переход от 3-хуровневой к 2-х уровневой системе:

• нижний уровень будет включать в себя первичные преобразователи (датчики расхода, датчики давления, датчики температуры), тепловычислители и корректоры;
• верхний уровень будет включать в себя серверы, АРМ, сетевые коммутаторы, промышленные конвертеры интерфейсов и каналообразующую аппаратуру.

Причины перехода на SEDMAX

Отказ от существующего ПО АСКУТЭ связан с невозможностью внесения изменений в настройки ПО силами персонала ТЭЦ.

Функции SEDMAX в рамках АСКУТЭ

• отображение на мониторе диагностической информации, мгновенных значений расхода, температуры, давления, тепловой энергии;
• сбор результатов измерений с приборов учета;
• обработку поступающей информации:
• сбор диагностической информации о работоспособности технических и программных средств АСКУТЭ;
• организация доступа к информации АСКУТЭ с использованием web-интерфейса:
  • мнемосхемы, графики, табличные экранные формы;
  • экспорт отчетных данных в MS Excel;
  • вывод данных на печать;
  • скачивание файлов на АРМ пользователя;
  • оповещения с использованием звуковой сигнализации, световой сигнализации, сообщений на экранных формах, сообщений по электронной почте;
• буферизация всей поступающей информации с последующим архивированием;
• хранение информации в БД с заданной глубиной архива;
• контроль доступа и разграничение прав доступа пользователей.

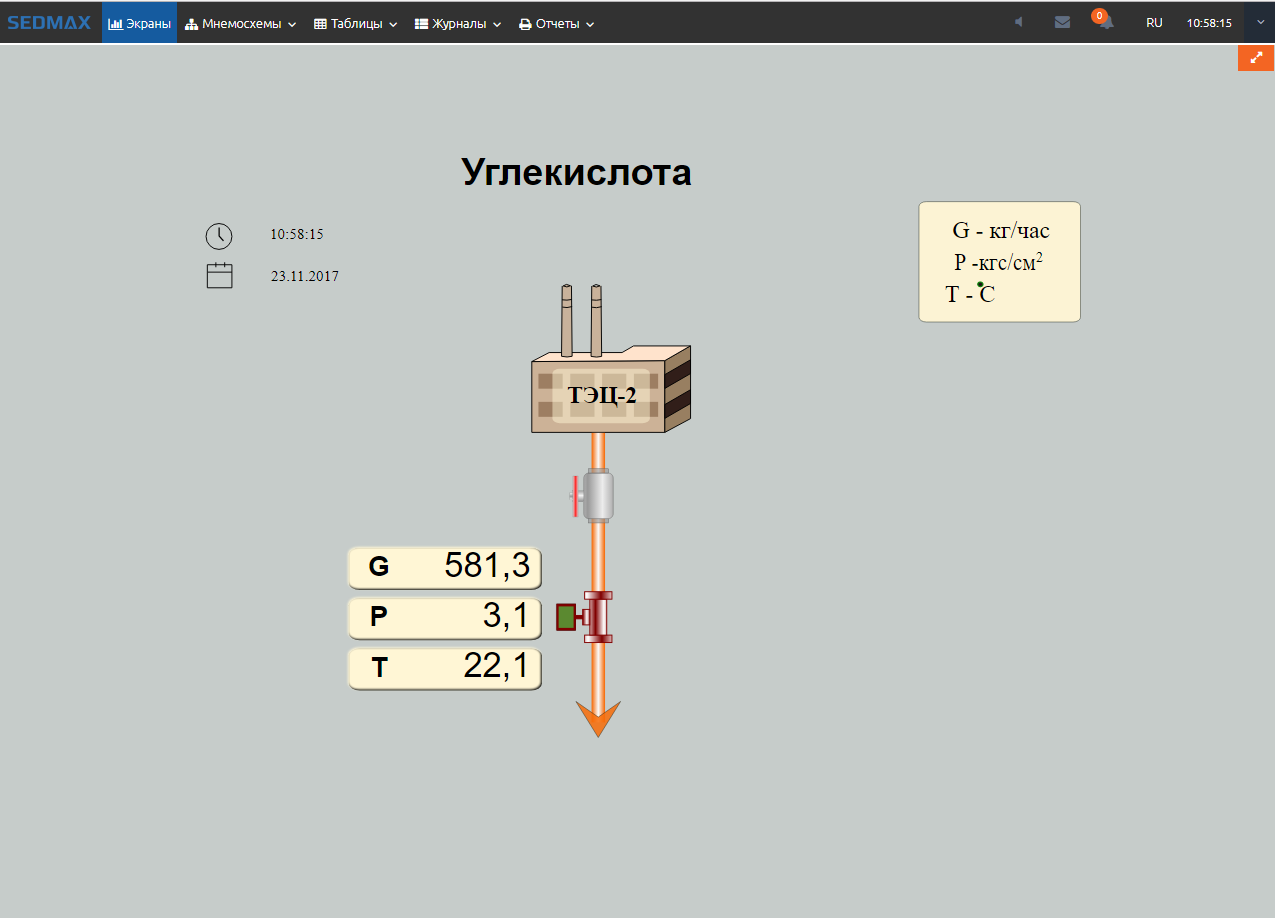

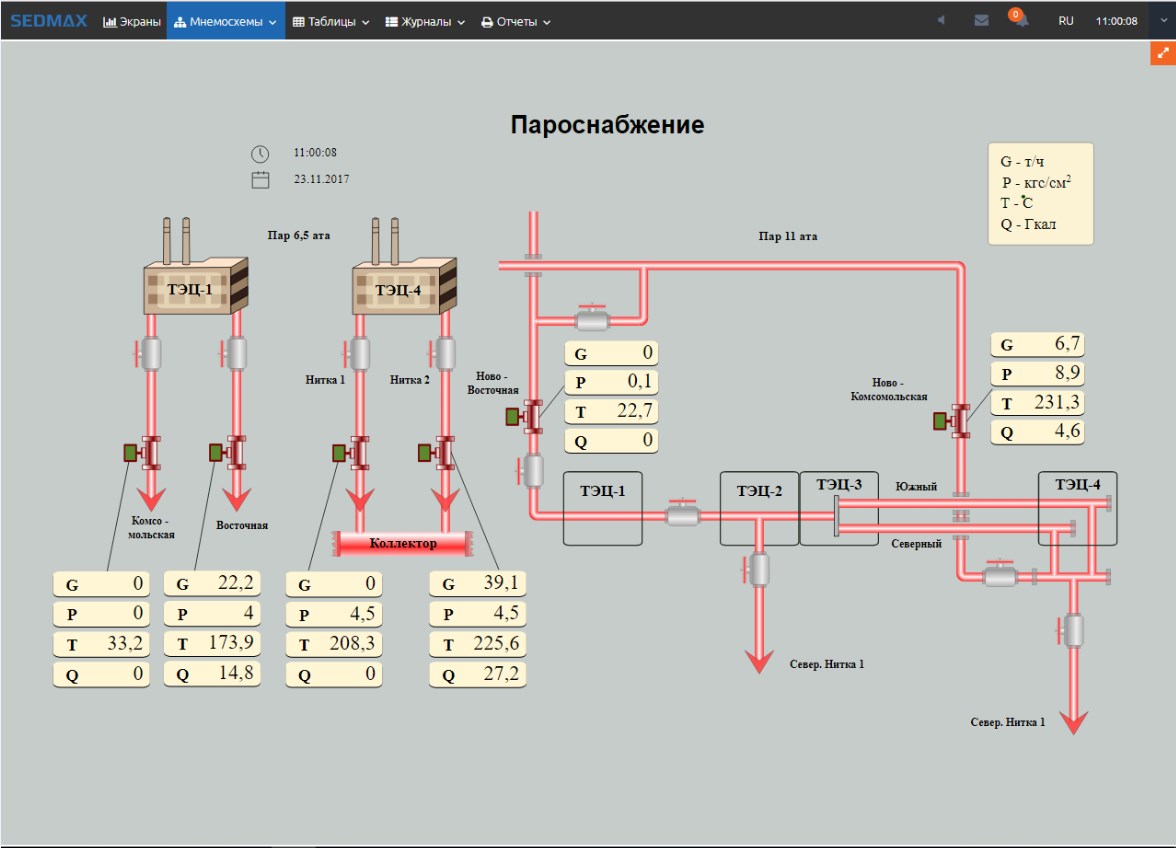

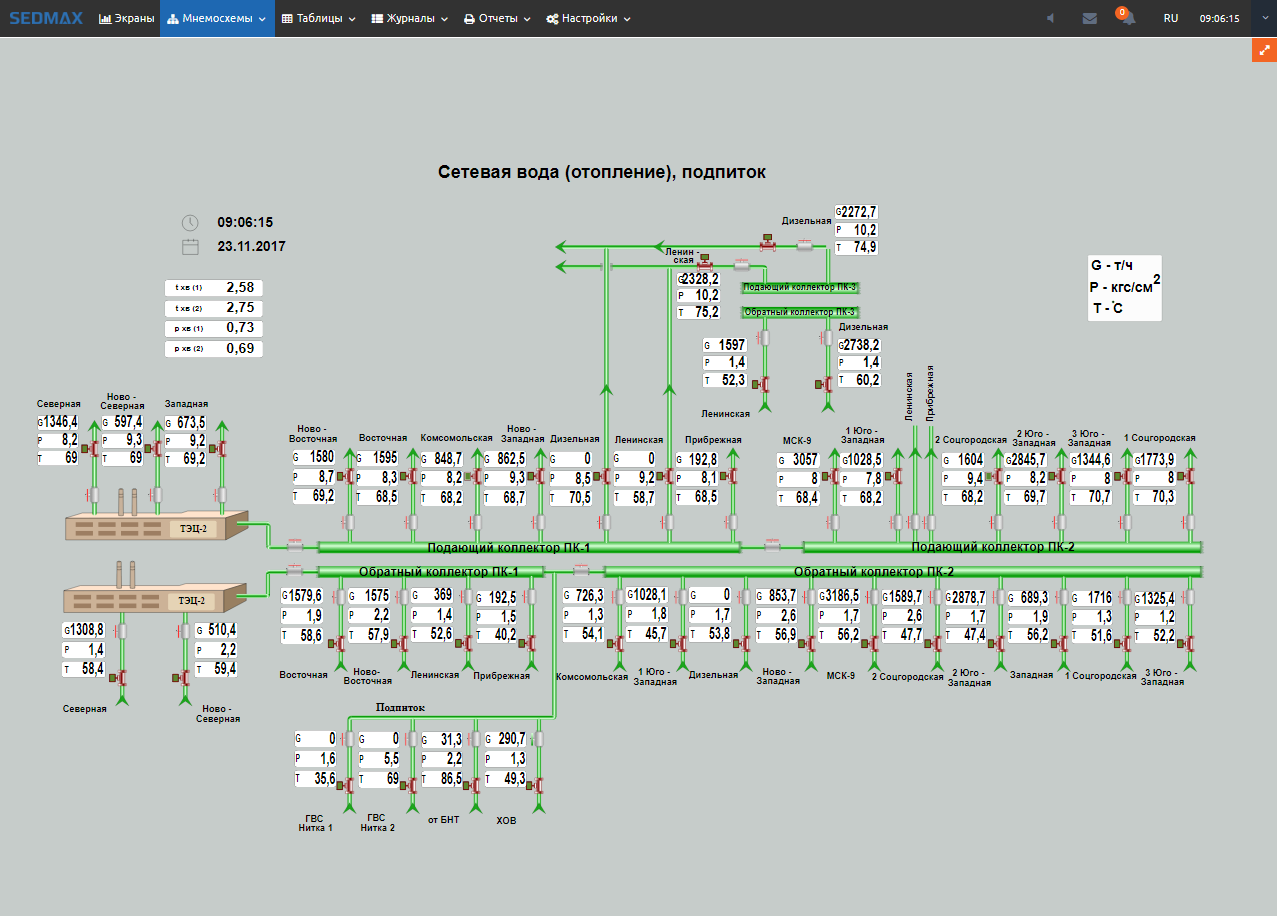

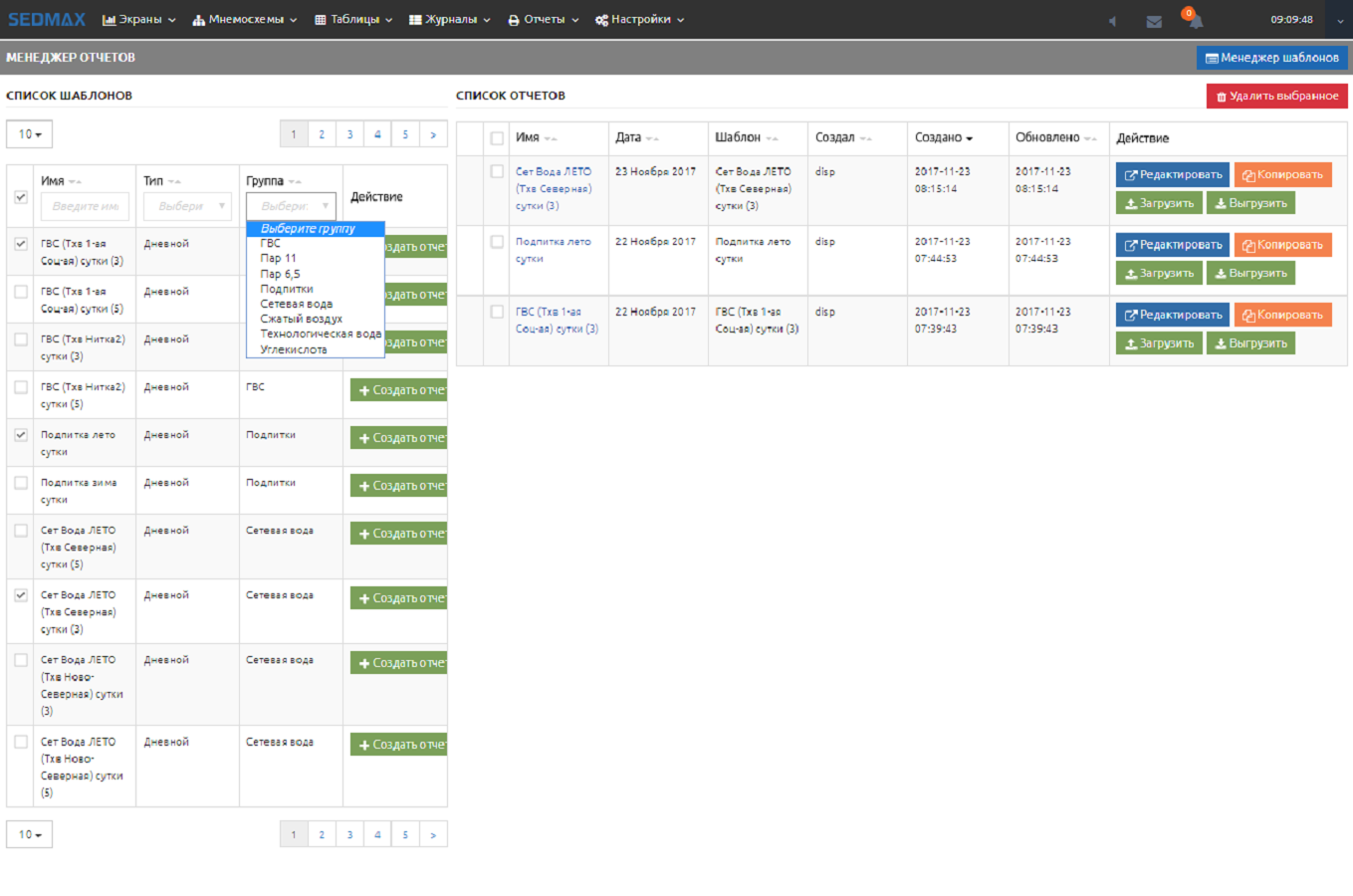

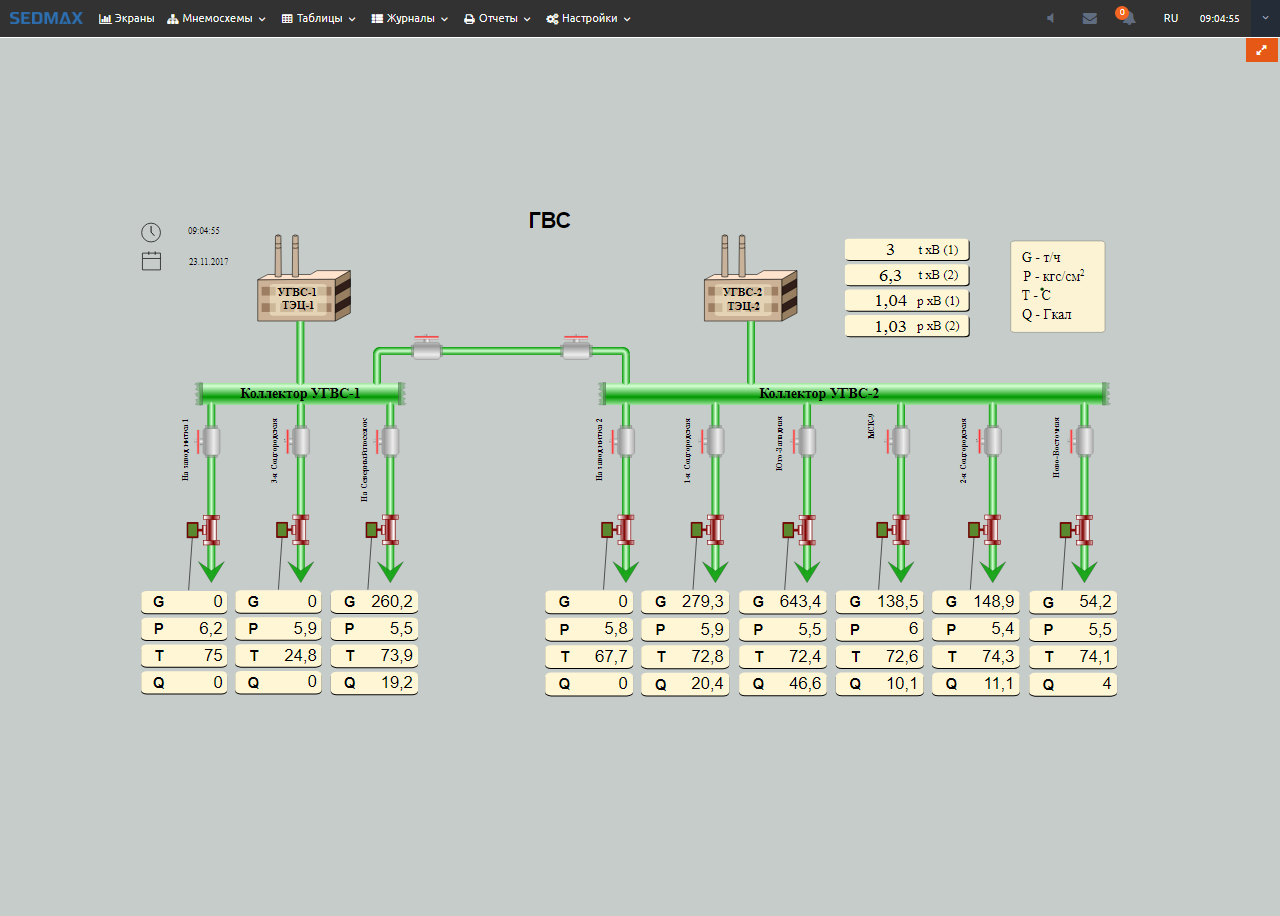

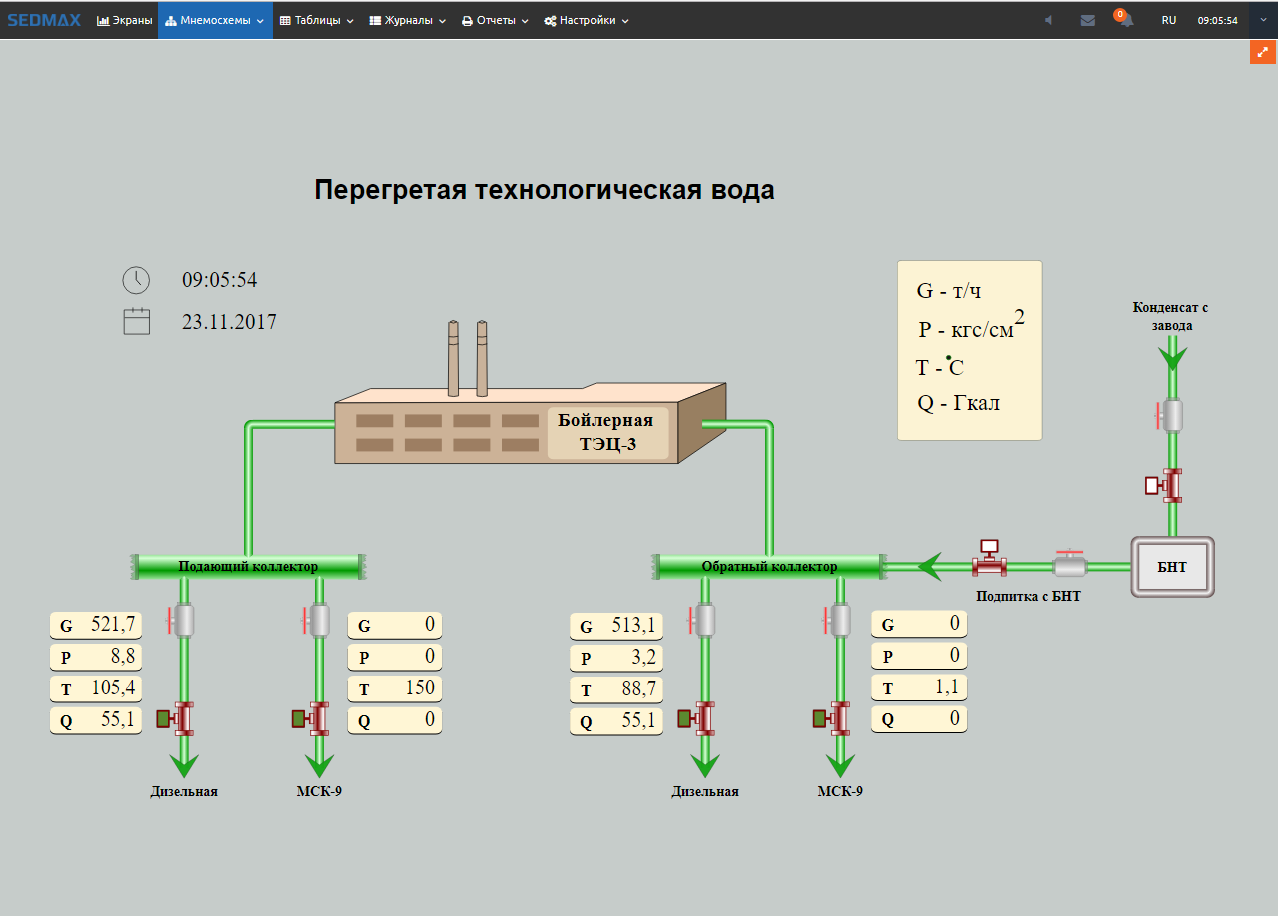

Скриншоты системы
