АСТУЭ и АСДУ угольного разреза Богатырь Комир

Профиль компании

ТОО «Богатырь Комир» - крупнейший в мире разрез по добыче угля открытым способом, расположенный в г. Экибастуз Республики Казахстан. Текущая мощность - 44 млн. т угля. Большая часть угольных электростанций в Казахстане используют марку угля, добываемого Богатырь Комир.

Предпосылки и задачи

1. Ежедневные отключения в системе электроснабжения разреза и длительные простои между отключением фидера - отключением экскаватора - выездом бригады - ремонтом и запуском

2. Необходимость раздельного учёта потребления электроэнергии разреза и фабрики

3. Контроль начислений энергоснабжающей организации (сравнение с коммерческими показаниями)

Функции SEDMAX

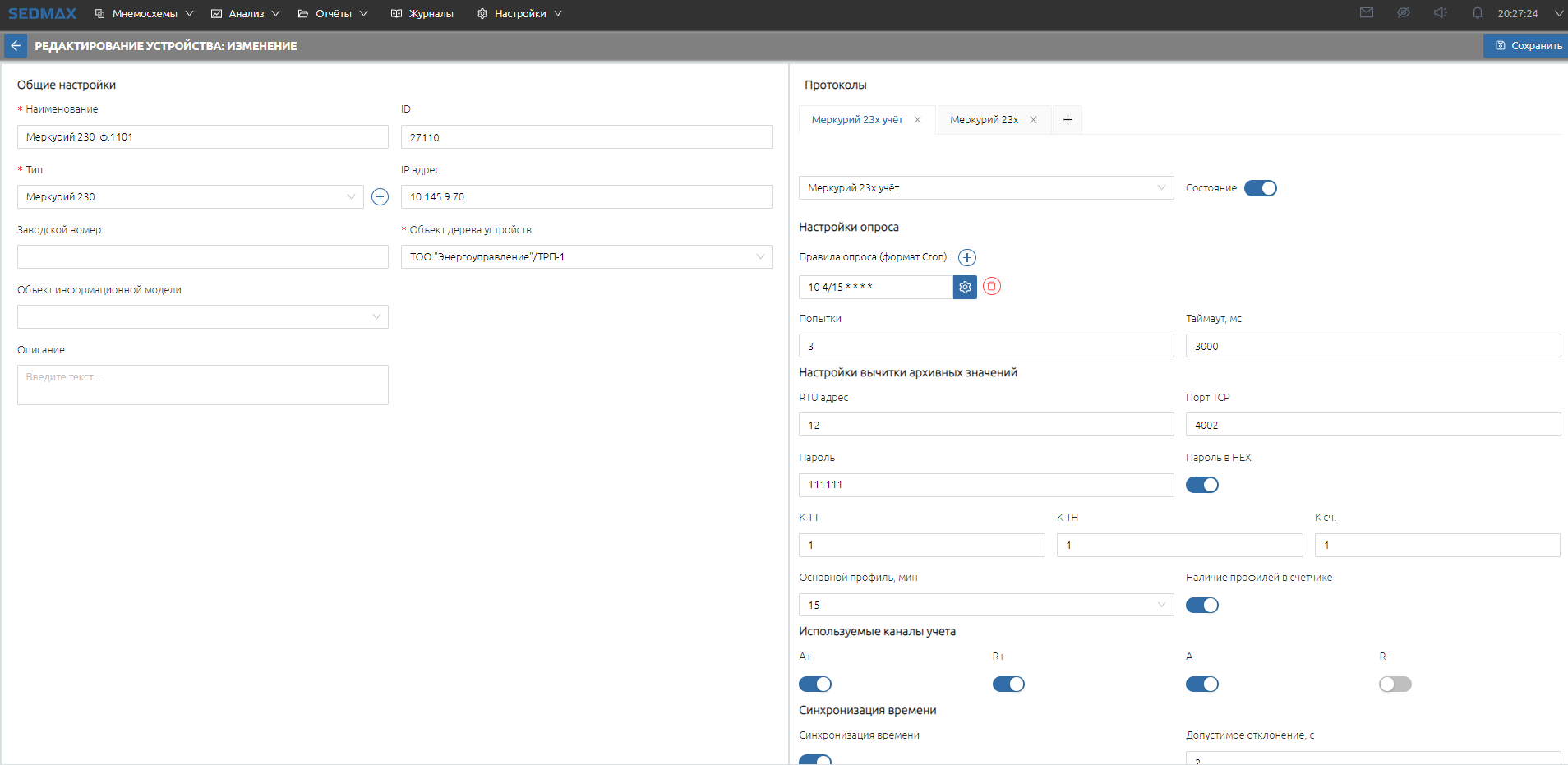

Сбор и обработка данных со счётчиков Меркурий 230, 234, САЗУ-И681, терминалов РЗА БМРЗ, коммутационного оборудования

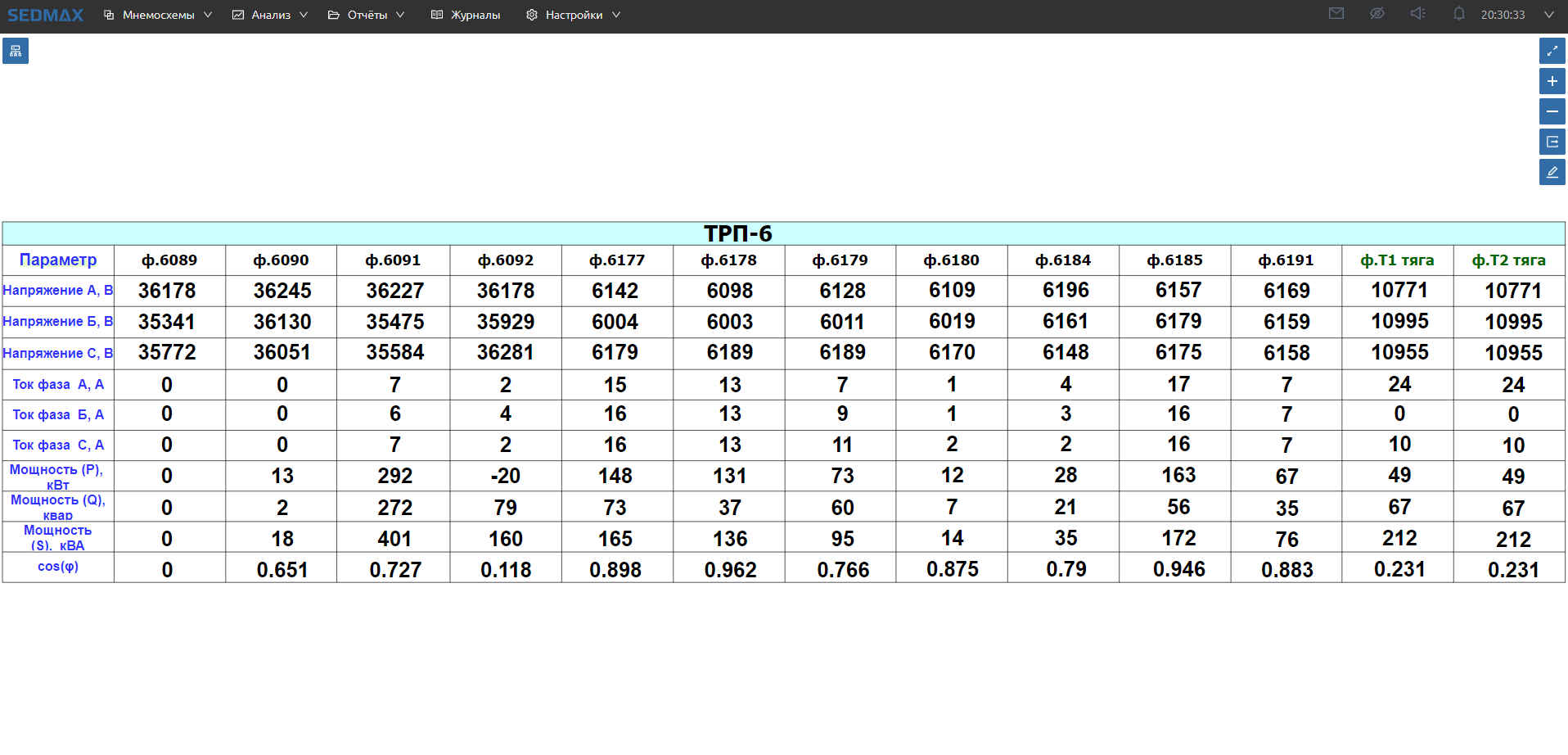

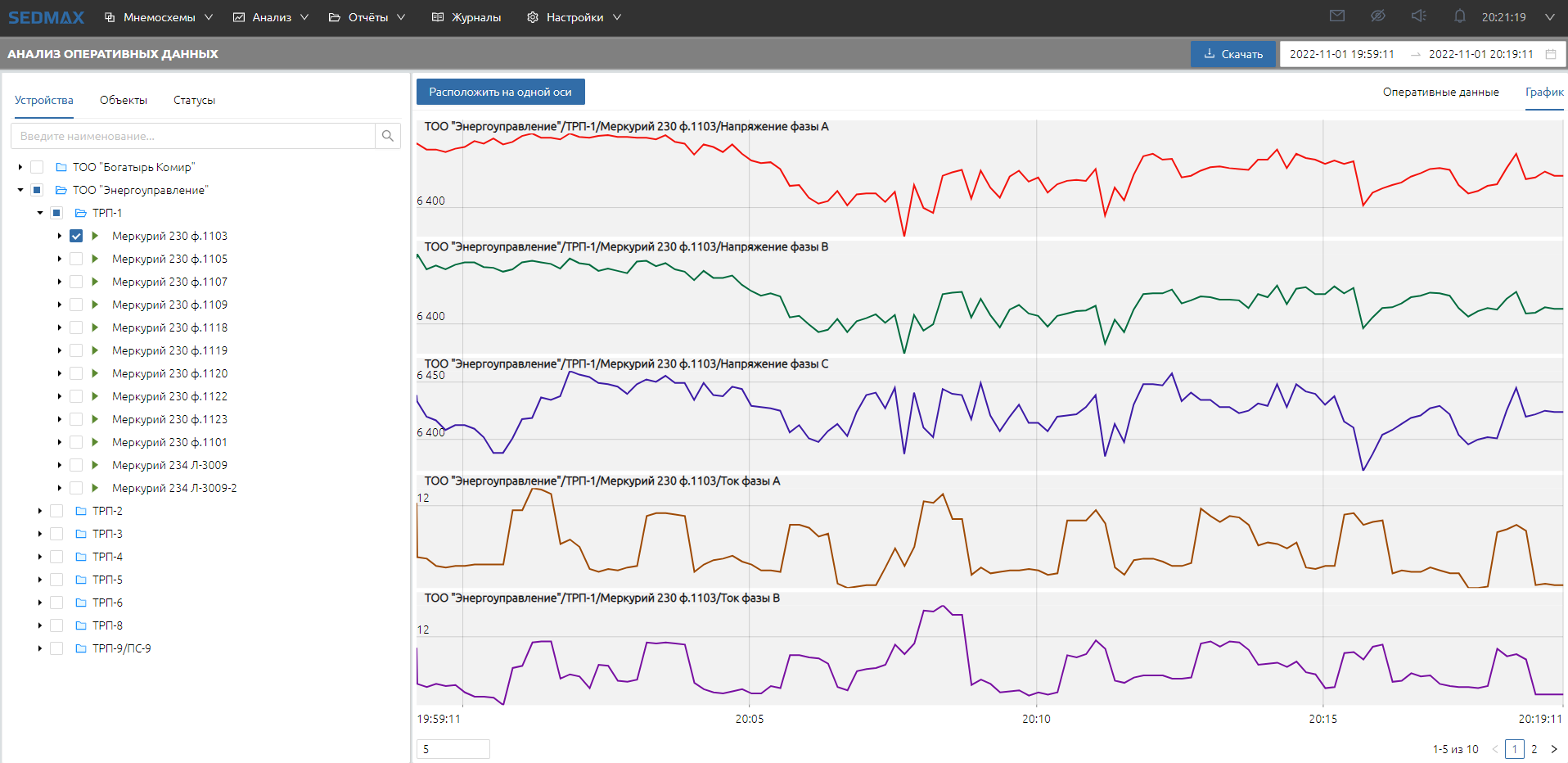

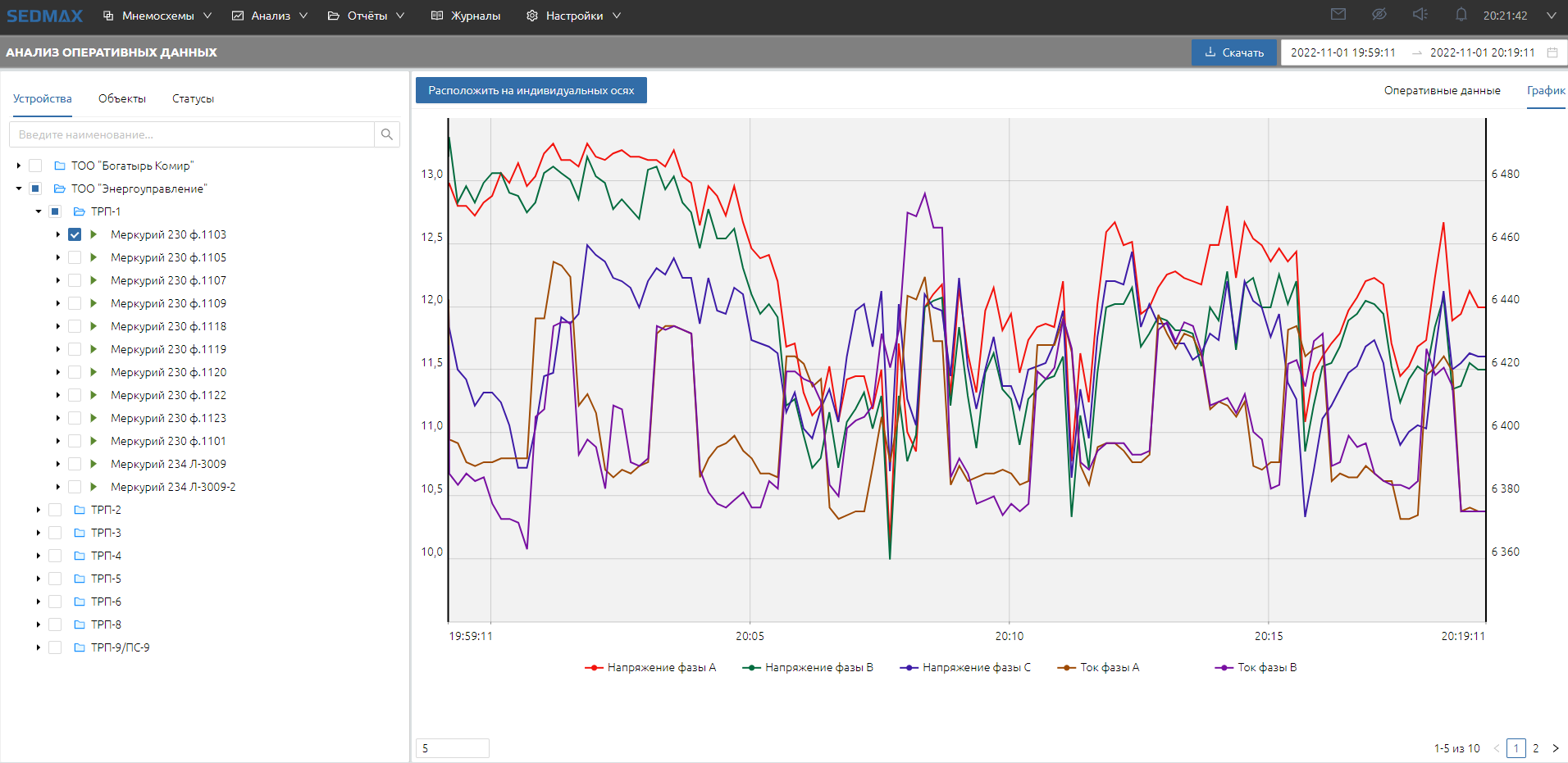

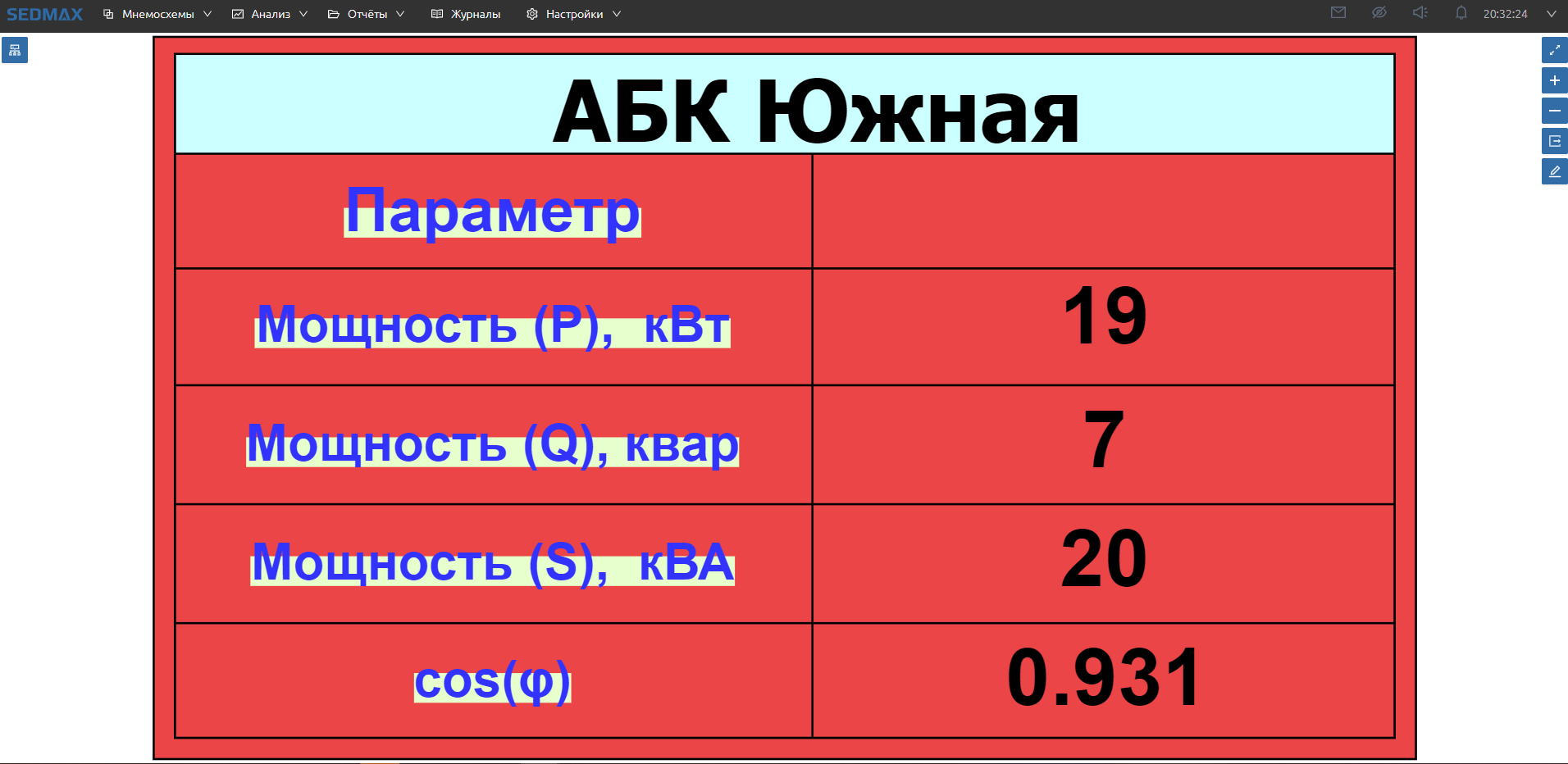

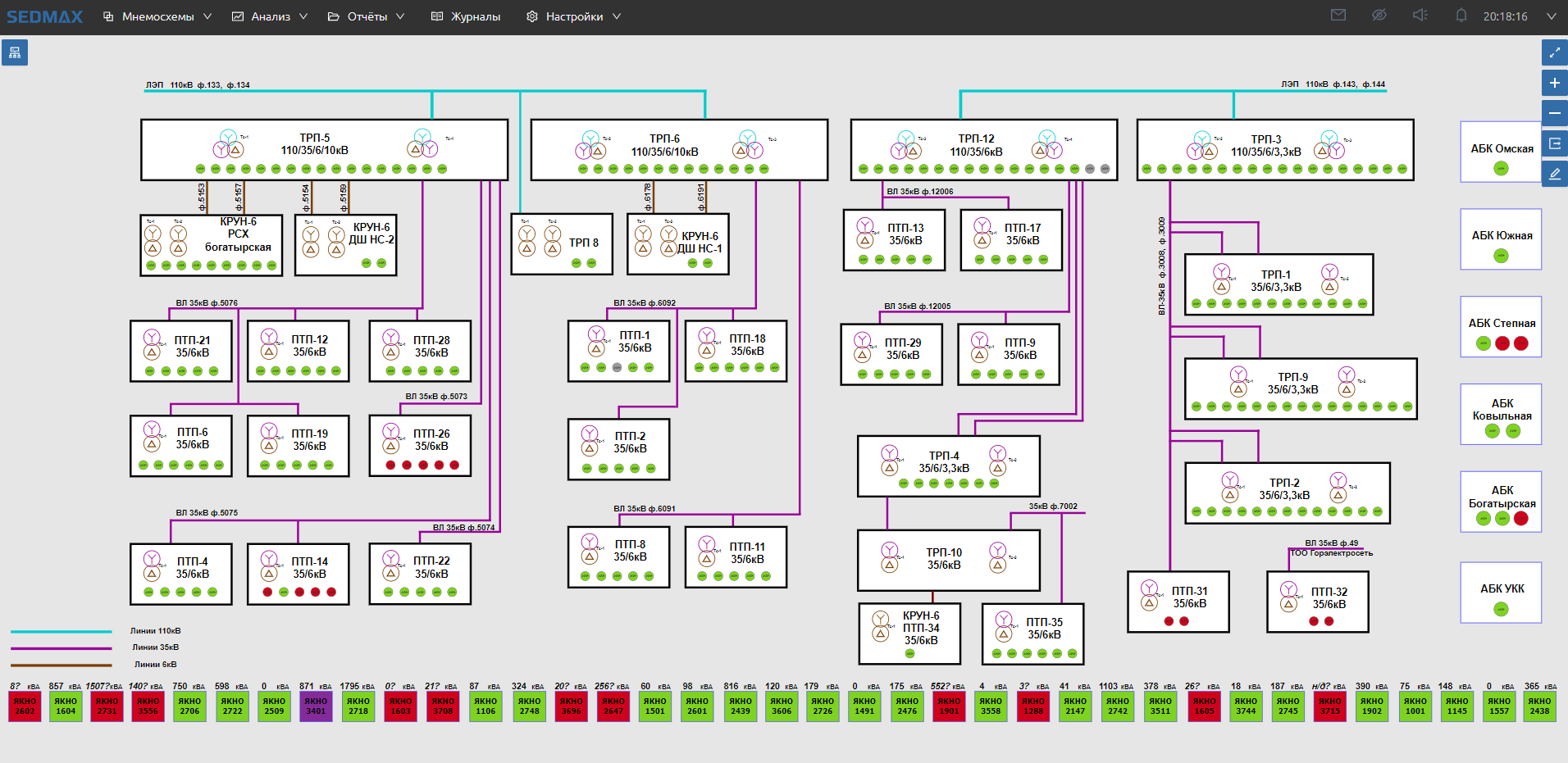

Визуализация текущих параметров электроэнергии по объектам на мнемосхемах, в таблицах и графиках, телеуправление с мнемосхем

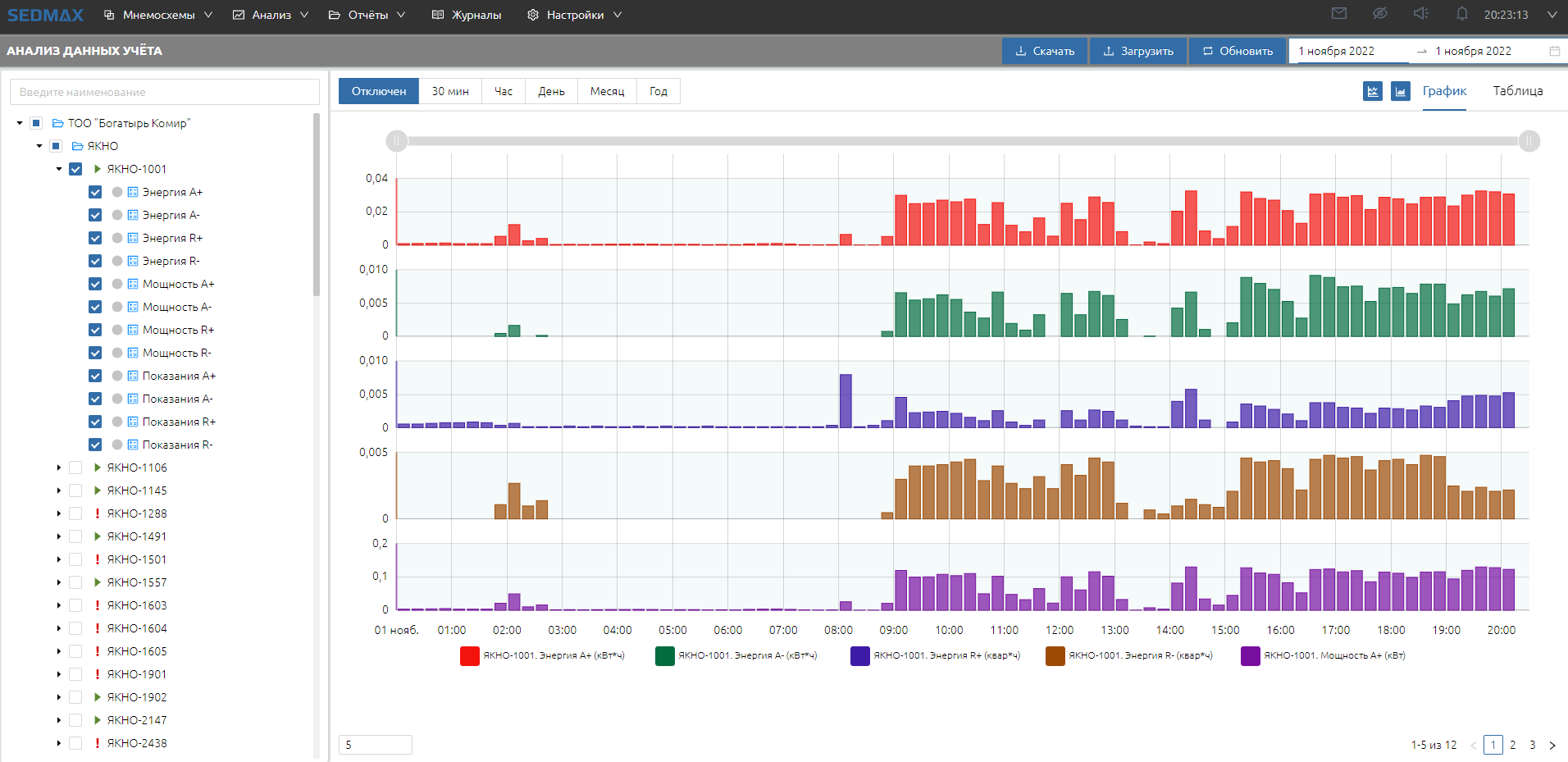

Формирование 15-минутных интервалов учёта электроэнергии согласно новым требованиям, действующим в Республике Казахстан
Выведение в интерфейс SEDMAX данных потребления по внешнему периметру для контроля суммарного потребления по объектам

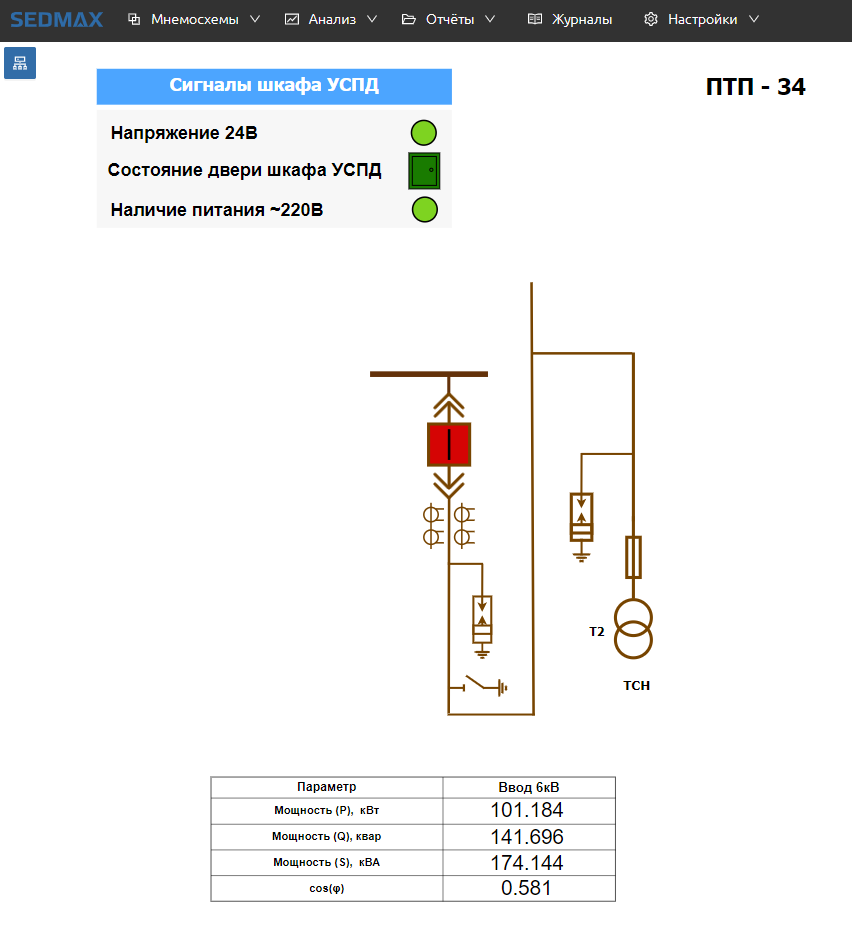

Сигнализация открытия дверей шкафов УСПД

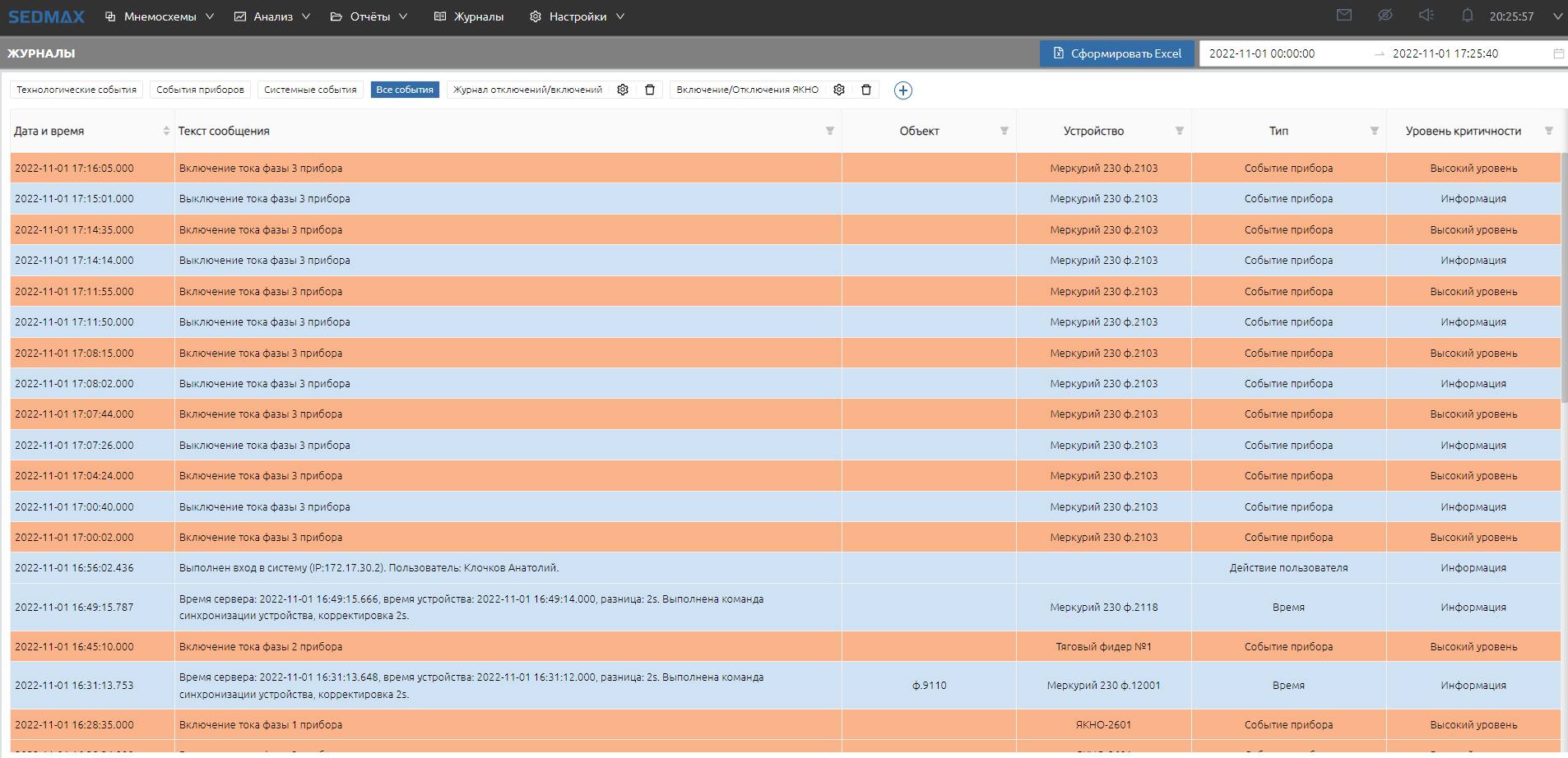

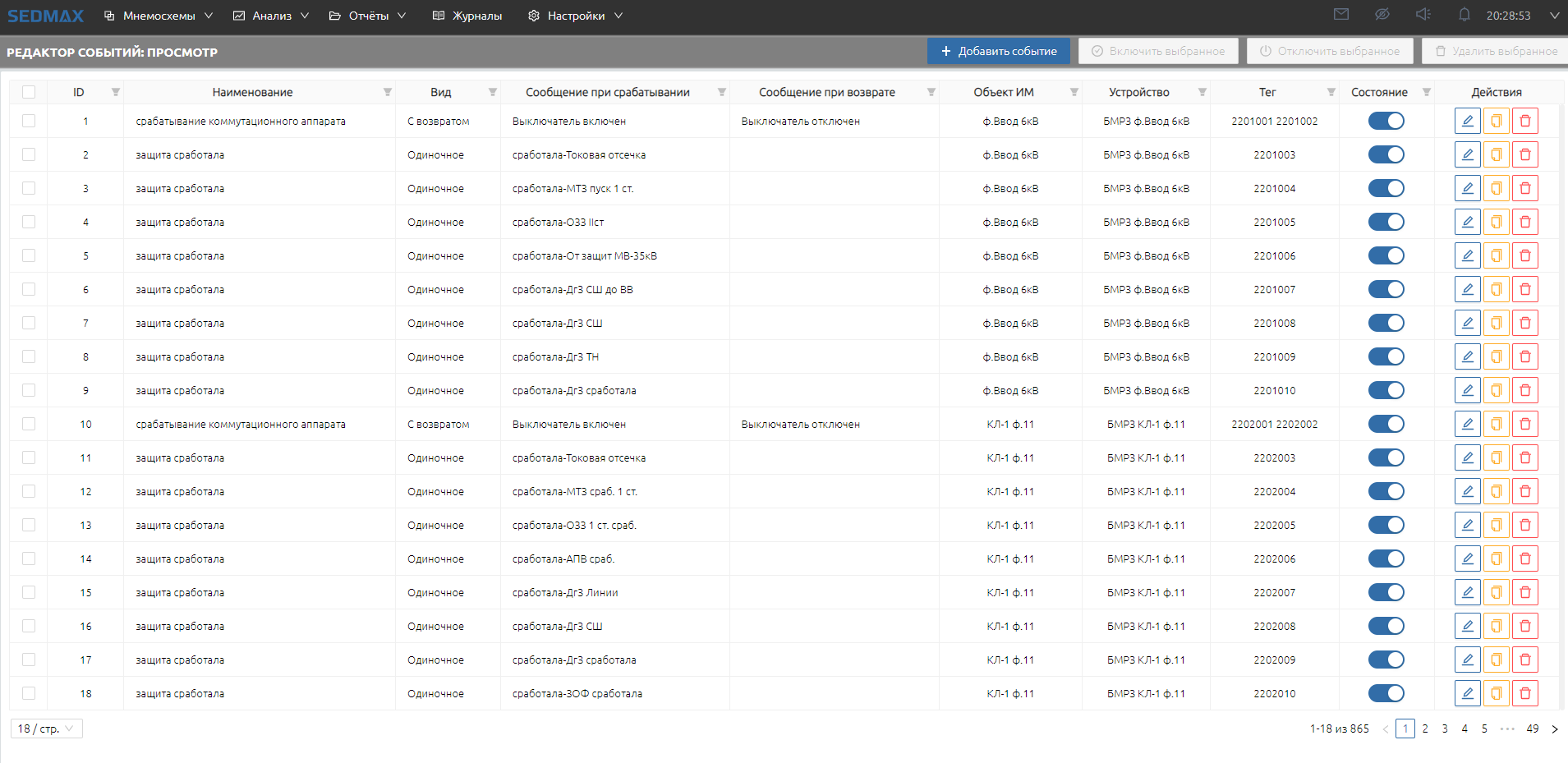

Ведение журнала событий (срабатывание защит, коммутационных аппаратов, прочих событий в системе, действий пользователей и др.)

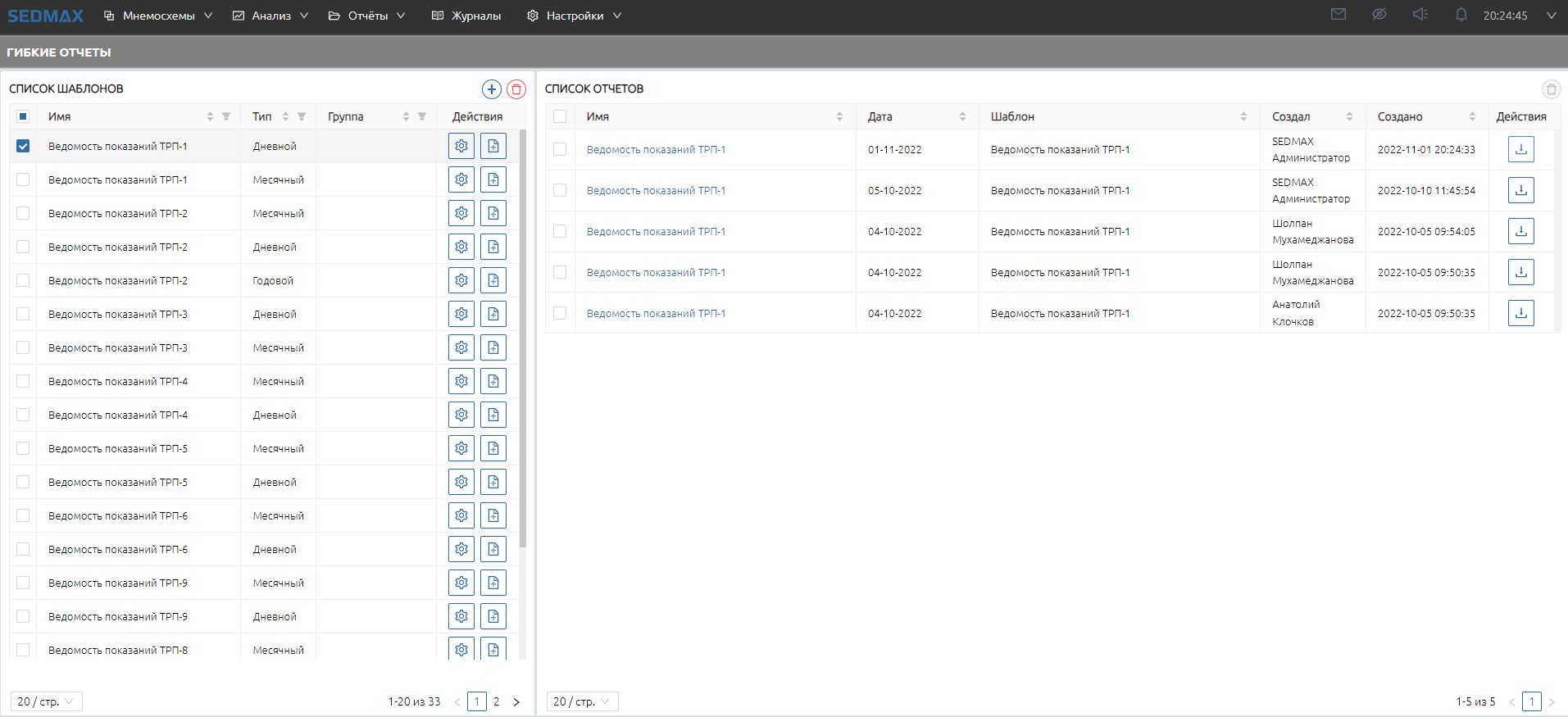

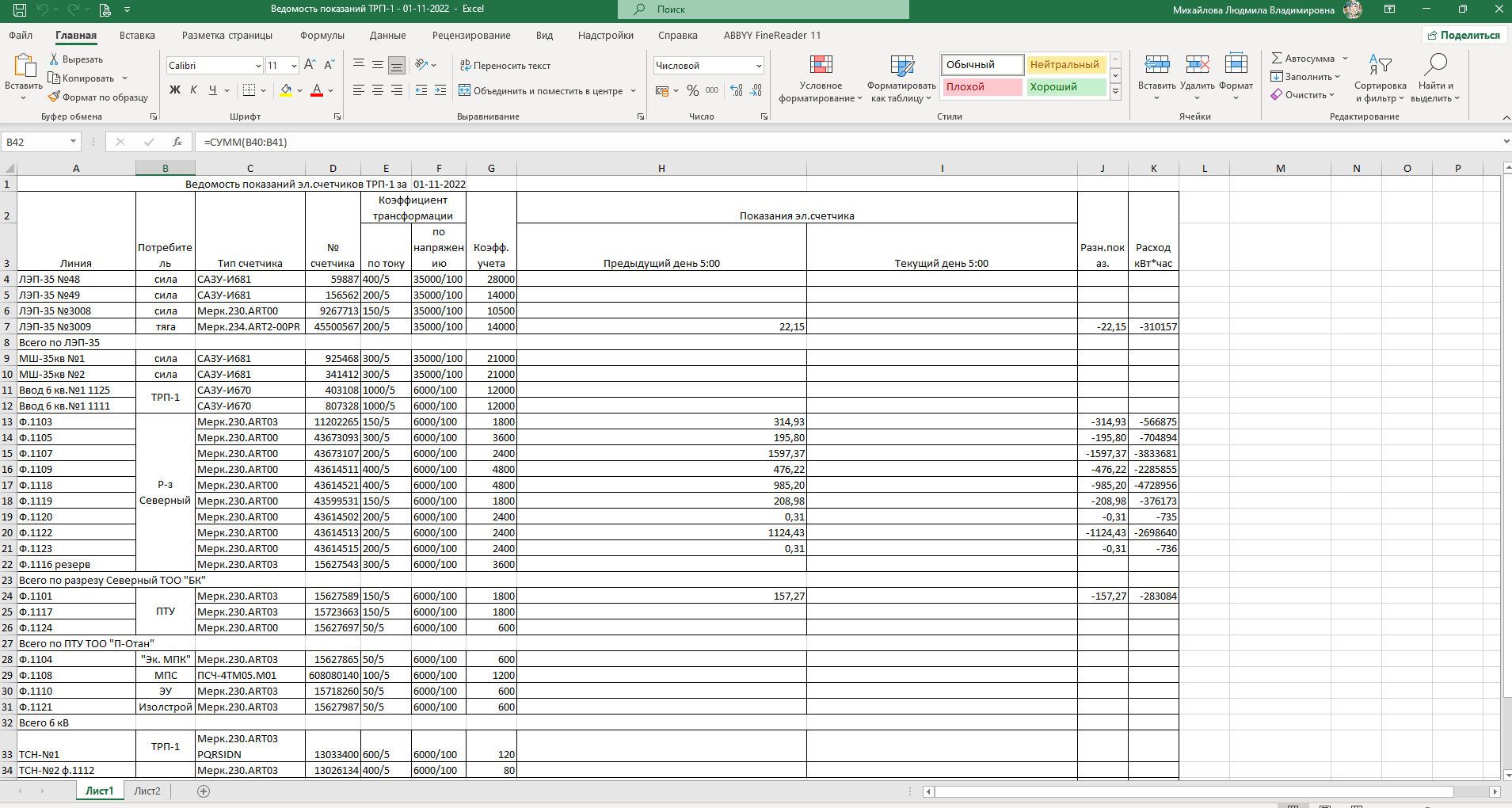

Формирование ведомости показаний (дневной, месячный, годовой отчеты) за каждые 7 и 10 дней

Особенности проекта

Отсутствие на рынке Казахстана гибридных программных решений (учёт и диспетчеризация в одном ПО).

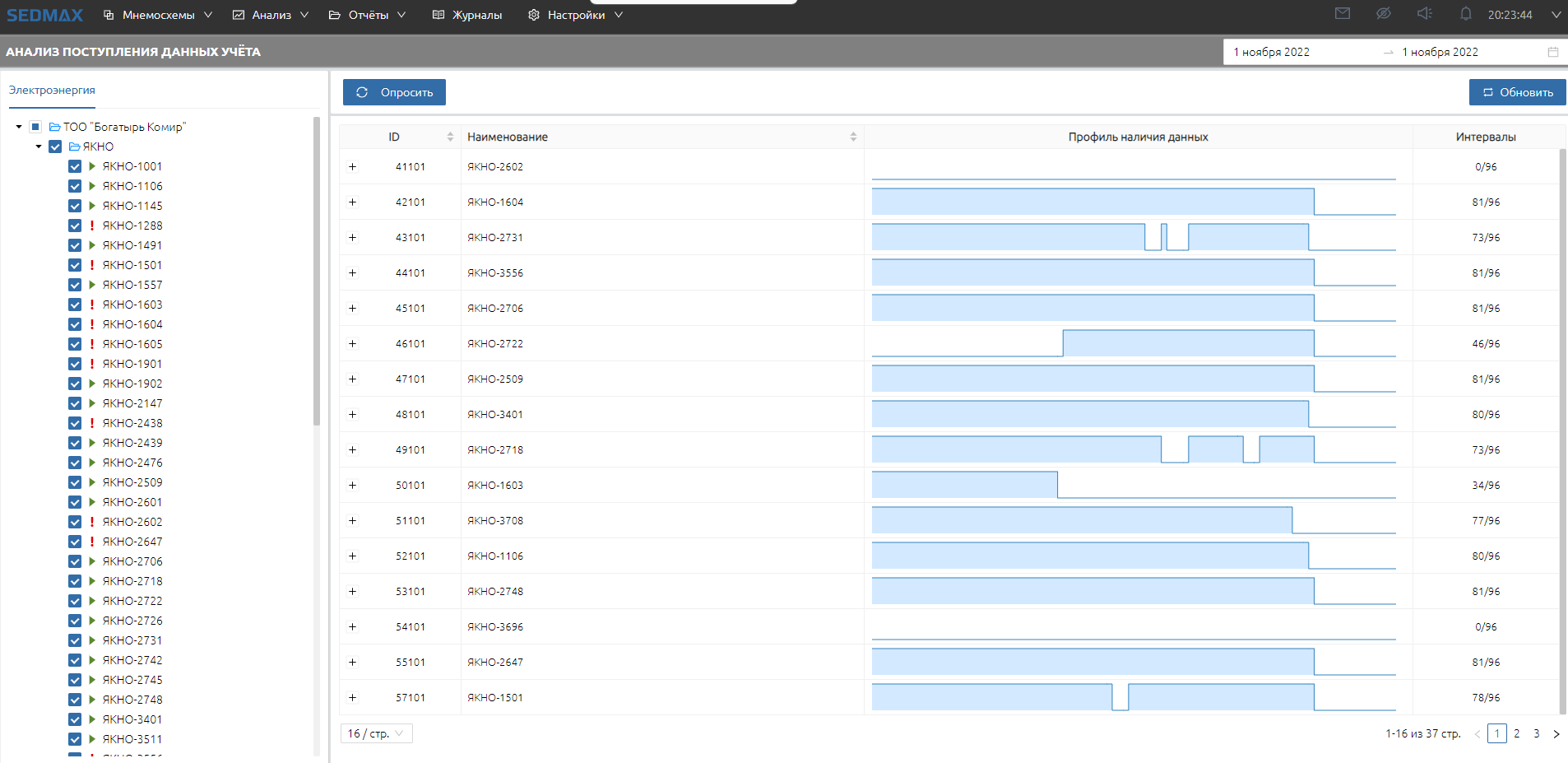

Обнаружились проблемы с опросом Меркуриев из-за необходимости последовательного опроса большого количества счётчиков в 15-минутный интервал
Необходимость согласования проектной документации на многих уровнях управления, в том числе с Советом директоров головной организации

Результат

Отмена ежесуточных плановых объездов удалённых подстанций
Быстрое обнаружение мест инцидентов, отключений электроэнергии, сокращение времени реагирования на внештатные ситуации, сокращение времени простоев в работе экскаваторов и самосвалов
Появился инструмент для анализа характера и причин аварий
Наглядность позволила быстро принимать решения о переключениях в системе электроснабжения в зависимости от текущей ситуации (какой автомат отключился, сработал по защите, по земле, как сработала токовая отсечка и др.)
Сравнение потребления фидеров между собой, точные данные для анализа причин изменений объёмов потребления
По итогам сравнительного анализа - снижение закупаемого объёма мощности и корректировка плана закупок

Окупаемость системы ~7 месяцев.

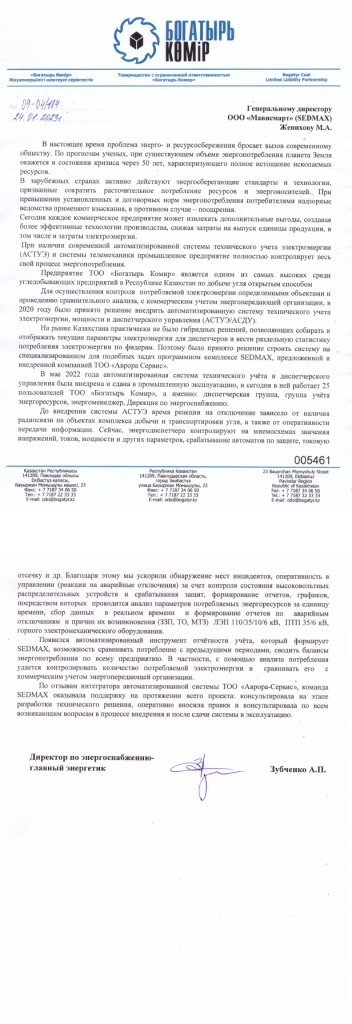

Отзыв

Директор по энергоснабжению – главный энергетик Зубченко А.П.:

— В мае 2022 года автоматизированная система технического учёта и диспетчерского управления была внедрена и сдана в промышленную эксплуатацию, и сегодня в ней работает 25 пользователей ТОО «Богатырь Комир», а именно: диспетчерская группа, группа учёта энергоресурсов, энергоменеджер, дирекция по энергоснабжению.

До внедрения системы АСТУЭ время реакции на отключение зависело от наличия радиосвязи на объектах комплекса добычи и транспортировки угля, а также от оперативности передачи информации. Сейчас, энергодиспетчеры контролируют на мнемосхемах значения напряжений, токов, мощности и других параметров, срабатывание автоматов по защите, токовую отсечку и др. Благодаря этому мы ускорили обнаружение мест инцидентов, оперативность в управлении (реакции на аварийные отключения) за счет контроля состояния высоковольтных распределительных устройств и срабатывания защит, формирование отчётов, графиков, посредством которых проводится анализ параметров потребляемых энергоресурсов за единицу времени, сбор данных в реальном времени и формирование отчётов по аварийным отключениям и причин их возникновения (PPП, ТО, МТЗ) ЛЭП 110/35/10/6 кВ, ПТП 35/6 кВ, горного электромеханического оборудования.

Появился автоматизированный инструмент отчетности учёта, который формирует SEDMAX, возможность сравнивать потребление с предыдущими периодами, сводить балансы энергопотребления по всему предприятию. В частности, с помощью анализа потребления удается контролировать количество потребляемой электроэнергии и сравнивать его с коммерческим учётом энергопередающей организации.

По отзывам интегратора автоматизированной системы ТОО «Аврора-Сервис», команда SEDMAX оказывала поддержку на протяжении всего проекта: консультировала на этапе разработки технического решения, оперативно вносила правки и консультировала по всем возникающим вопросам в процессе внедрения и после сдачи системы в эксплуатацию.
