Профиль компании
ООО «Газпром Метанол» (Томская область) — лидер по производству метанола в России. Входит в газодобывающую компанию «Востокгазпром» (дочернее предприятие ПАО «Газпром»). Объем производства 2021 году - 831 тыс. тонн метанола.
Предпосылки проекта
Государственная политика в области импортозамещения с целью:
- Снижения зависимости от политик лицензирования зарубежных правообладателей, снижения санкционных рисков
- Снижения совокупной стоимости владения ПО
Требования к системе:
- Всё ПО, применяемое в СКУЭ (системе коммерческого учёта энергоресурсов), должно быть включено в Единый реестр российских программ для электронных вычислительных машин и баз данных
- На аппаратную часть СКУЭ должны быть заключения о подтверждении производства промышленной продукции на территории РФ
Требования к прикладному ПО верхнего уровня системы:
- Наличие ПО в реестре отечественного ПО
- Поддержка операционной системы (ОС) и офисного пакета из реестра отечественного ПО
- Поддержка проприетарных протоколов связи с эксплуатируемыми на предприятии приборами
- Ручной ввод данных в интерфейсе системы и настройка приращений на основе данных ручного ввода
Функции SEDMAX
- Сбор данных о расходе и текущих параметрах хозяйственной питьевой воды, исходной воды, производственной воды, азота, воздуха КИП и пара на производстве с приборов: Логика СПТ962, Взлёт, Dymetic-5123, ИВК-102П, МикроТЭК-04, US-800M

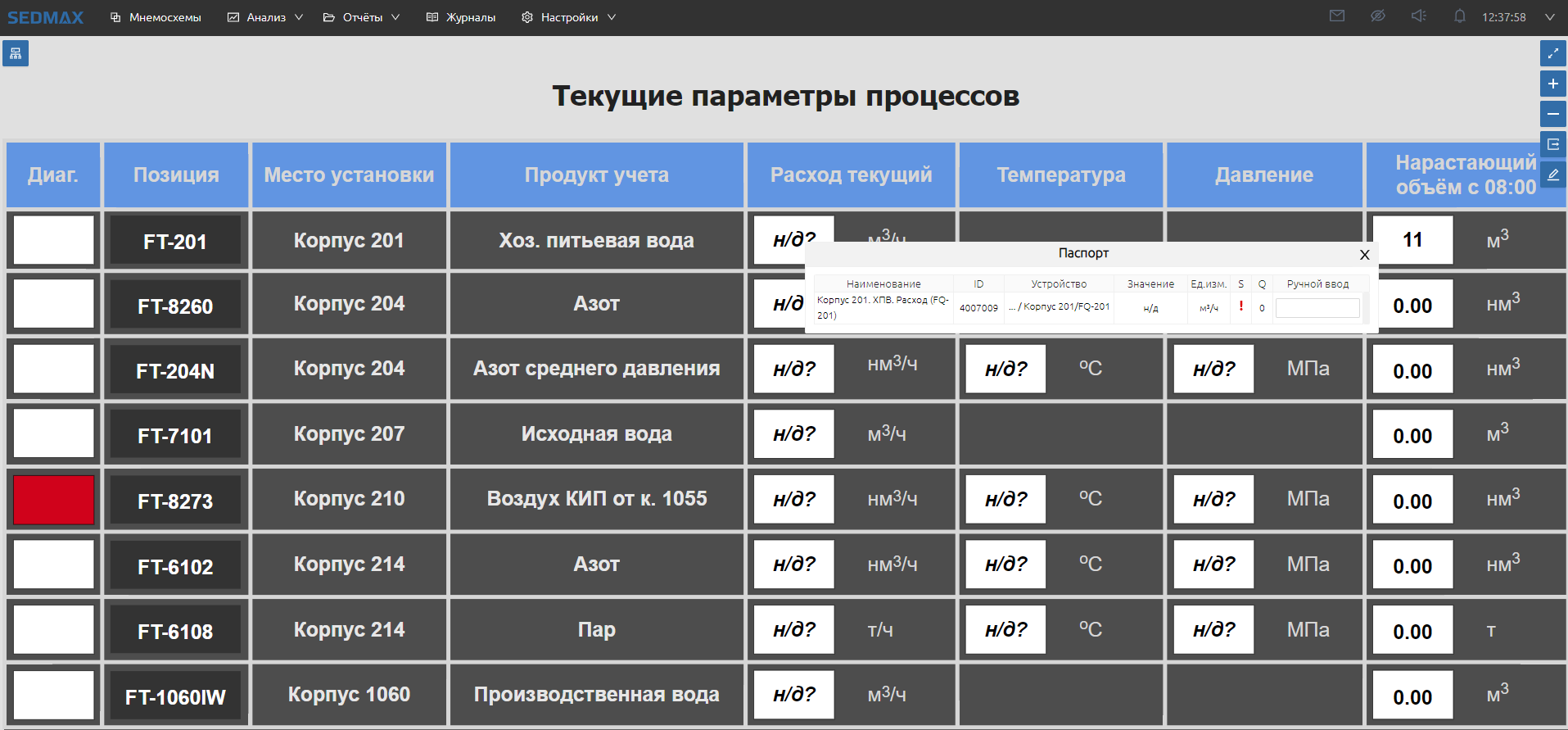

- Отображение на мнемосхеме текущих параметров сред: расход, давление, нарастающий объём с 08:00 (за смену)

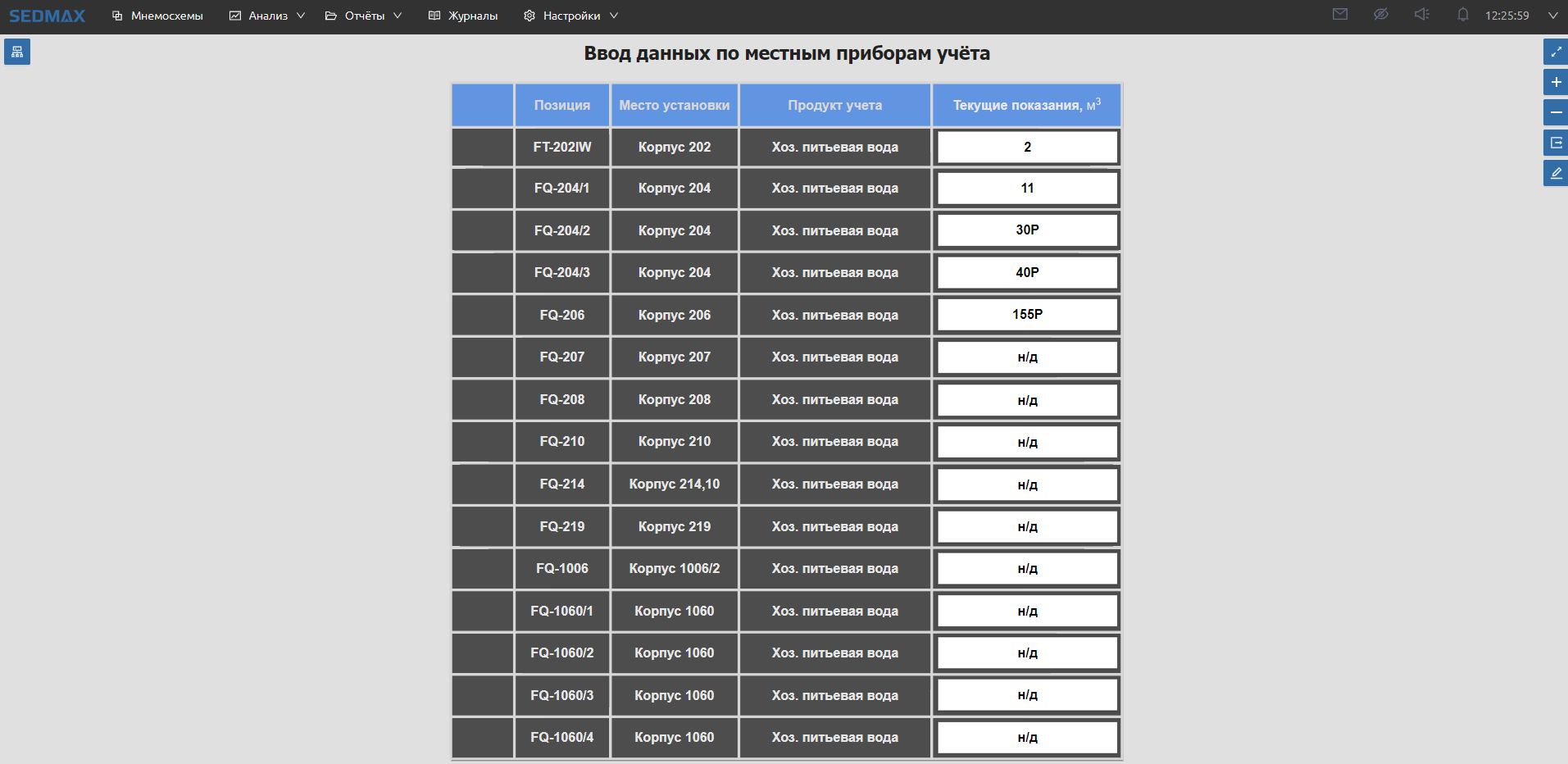

- Ручной ввод данных со счётчиков воды, не включенных в систему

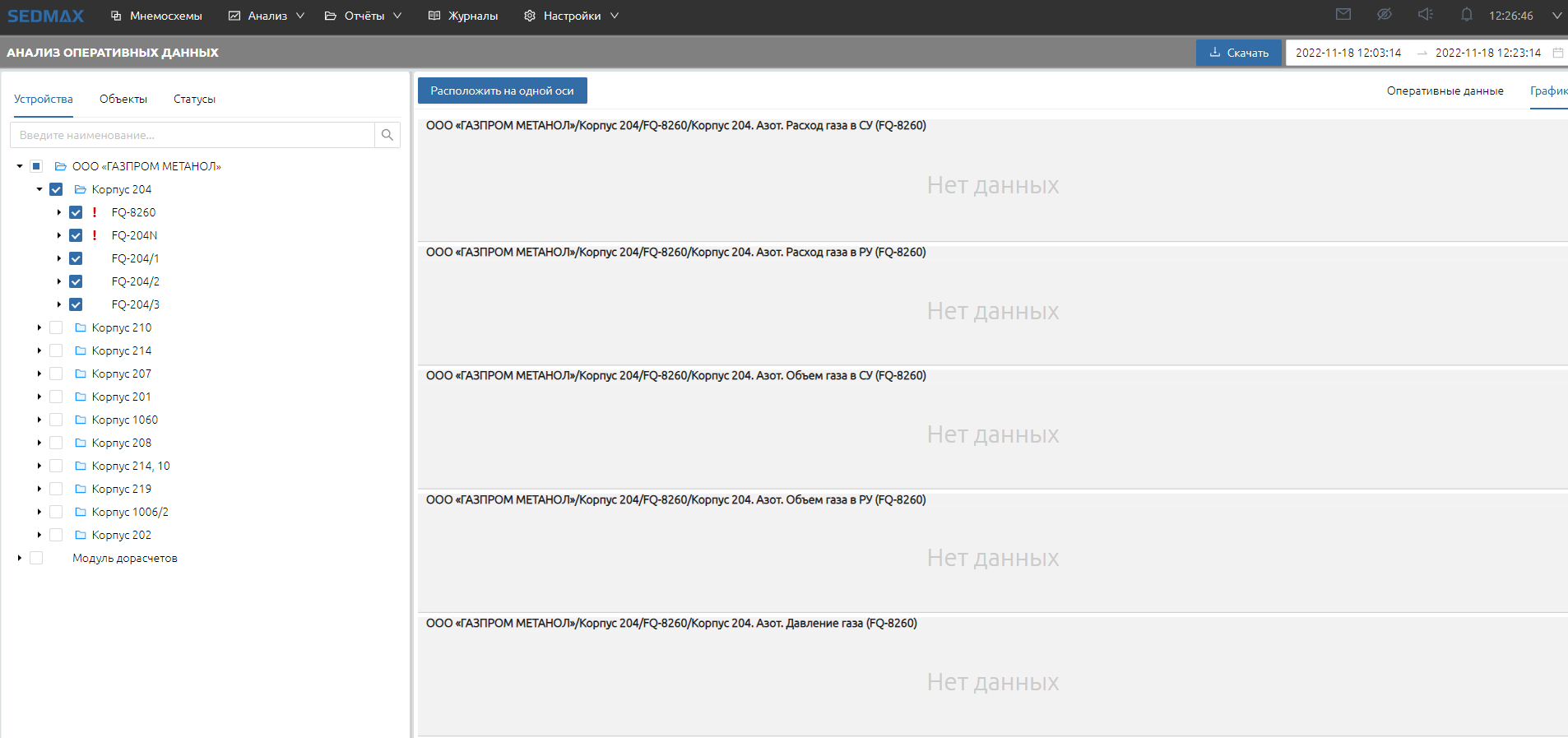

- Графики текущих параметров за любой период времени

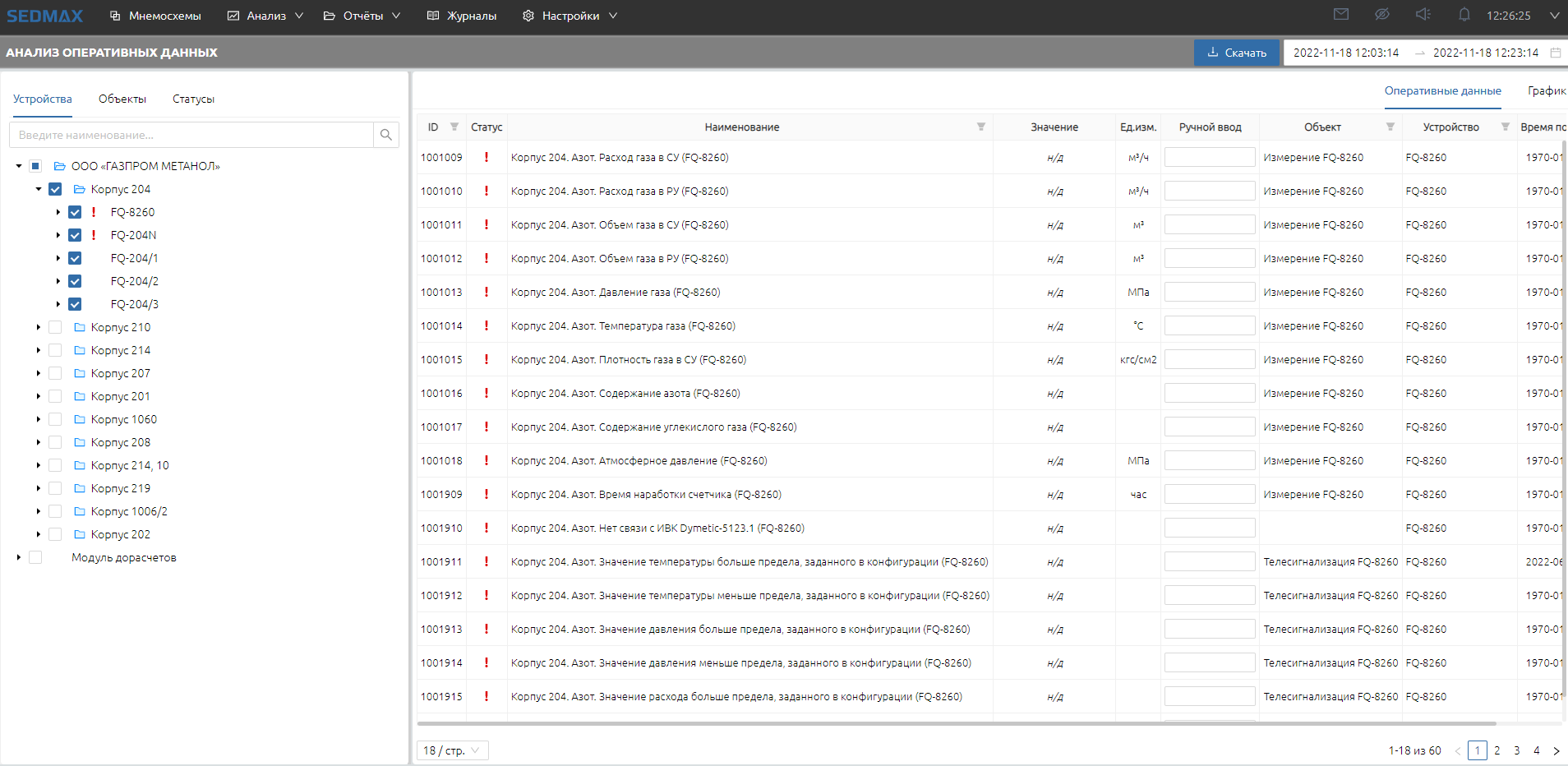

- Анализ данных учёта с агрегированием «часовок» за сутки, месяц

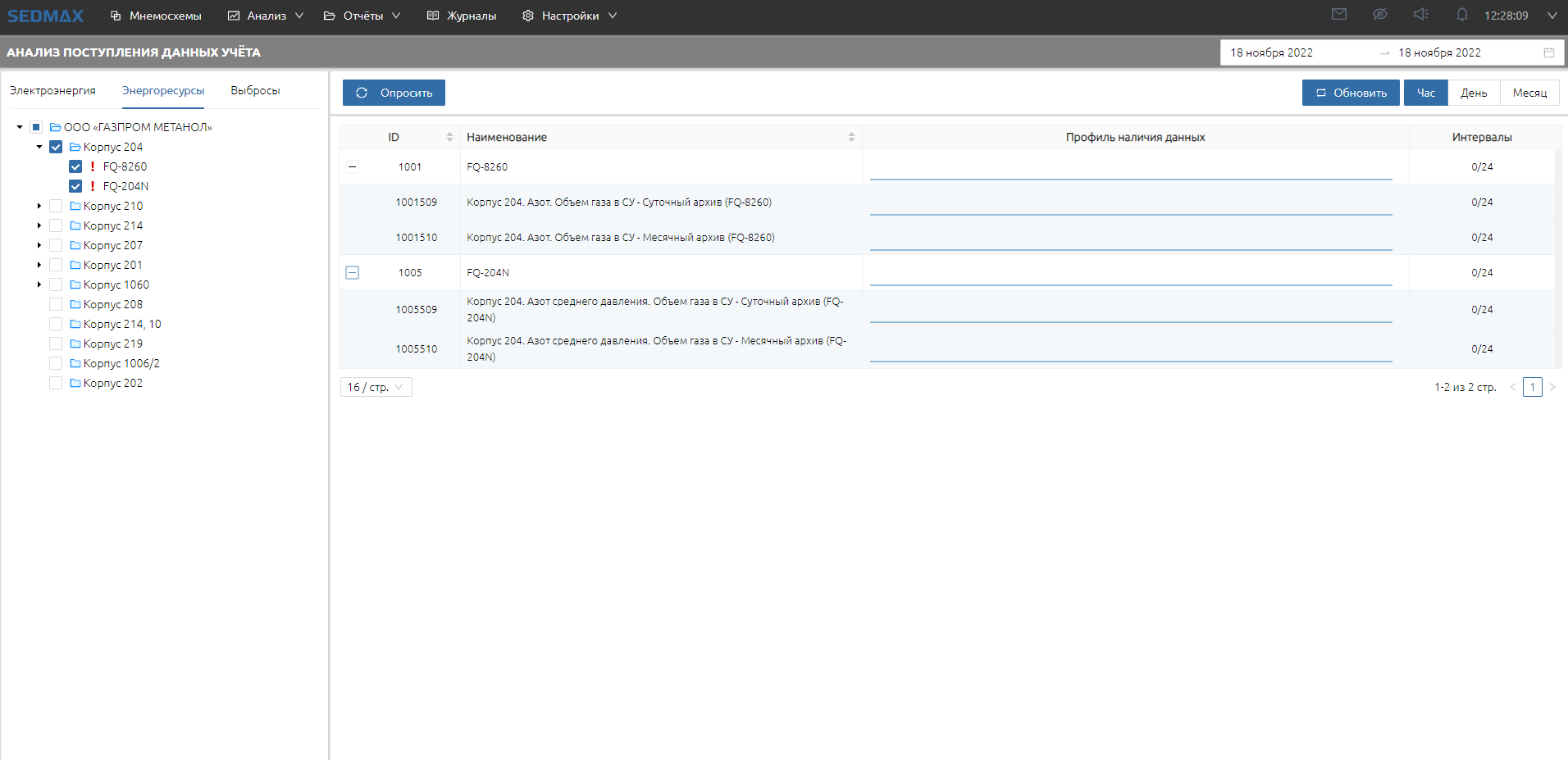

- Анализ поступления данных с контроллеров, тепловычислителей и доопрос накопленного в приборе архива за период провала связи

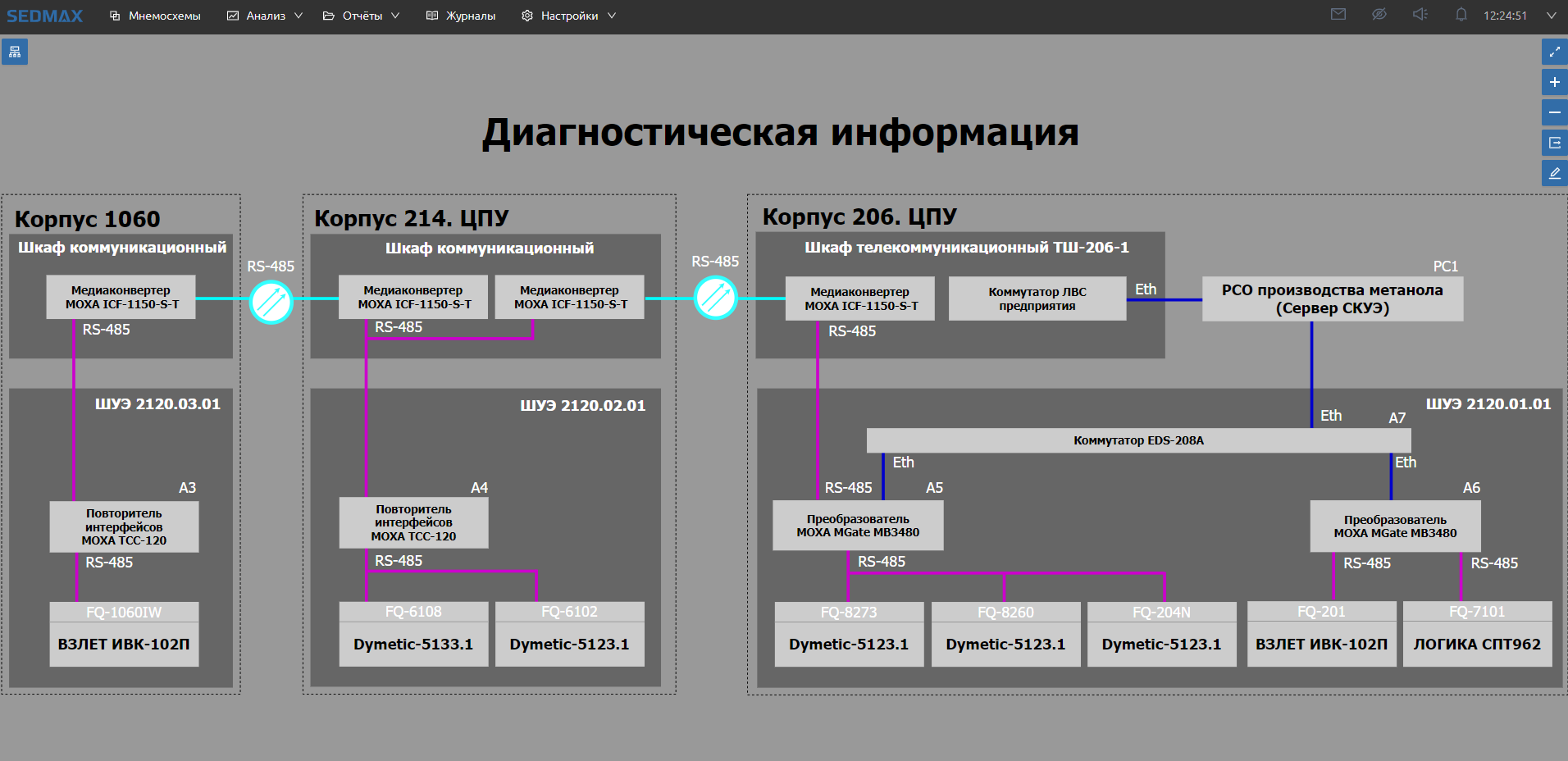

- Отображение диагностической мнемосхемы в виде структуры системы

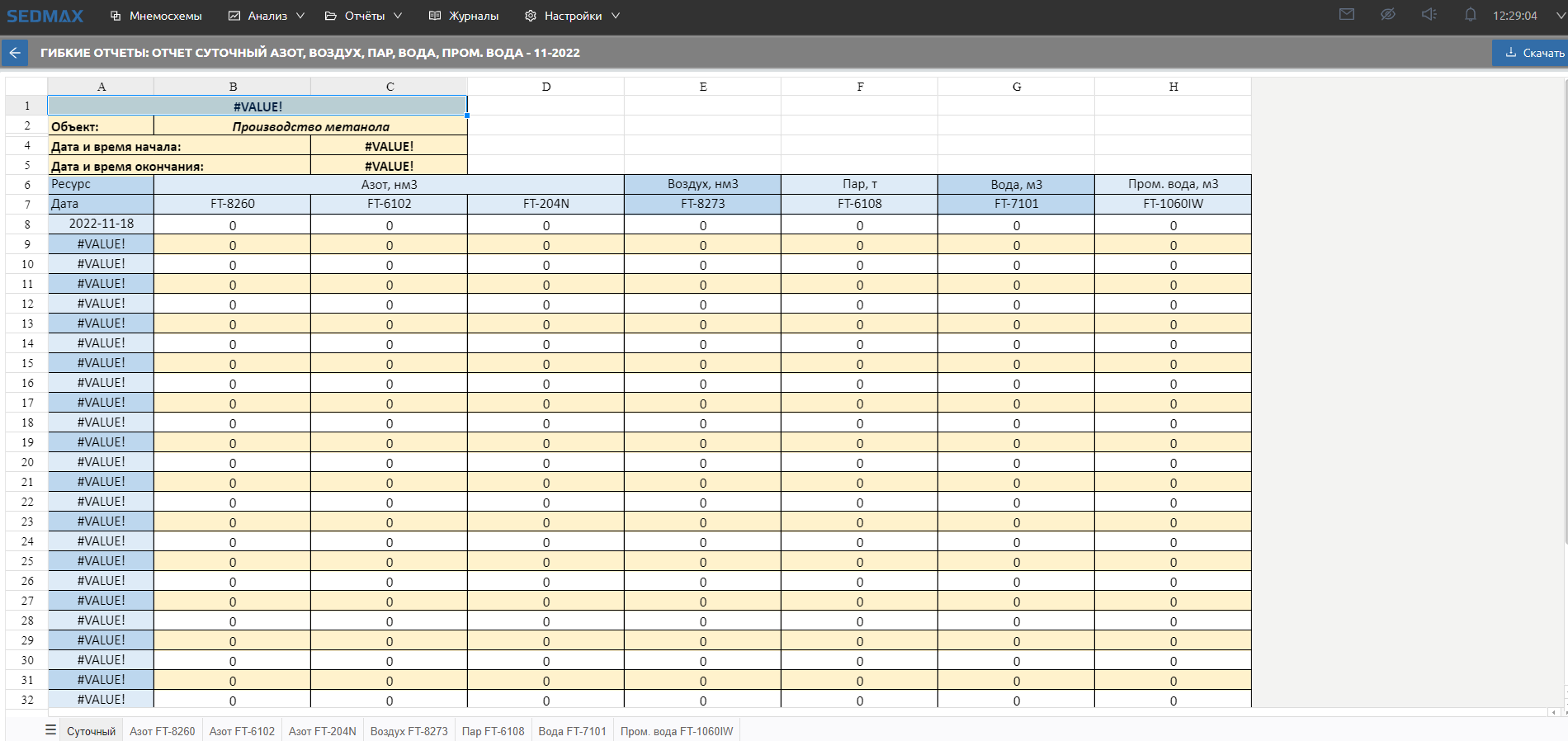

- Гибкие отчёты
- Поддержка операционной системы Astra Linux
- Поддержка офисного пакета Р7 (экспорт данных)
- Поддержка протокола OPC UA и возможность передачи данных в смежные системы
- Резервное копирование сервера по расписанию
Особенности
В предыдущей системе опрос тепловычислителей и контроллеров осуществлялся через конверторы MOXA Mgate MB3480, которые преобразовывали проприетарные протоколы в Modbus TCP. Это приводило к некорректному вычитыванию данных с приборов. Поскольку SEDMAX может напрямую опрашивать тепловычислители и контроллеры (поддерживает проприетарные протоколы), интегратор (инженерная компания ЭНПРО) заменила конвертеры протоколов на конверторы интерфейса MOXA Nport5450AI, позволяющие преобразовывать интерфейс RS-485 в Ethernet, что обеспечило корректное считывание программным обеспечением SEDMAX текущих и архивных данных из устройств без дополнительного программного преобразования.

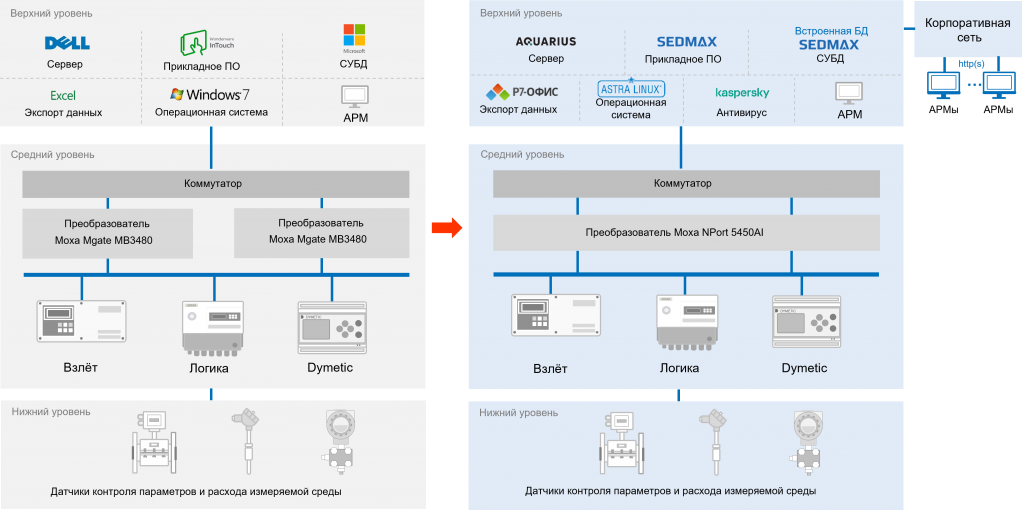

Структурная схема "до" и "после"
Результат
|
Переход на российские компоненты без рисков непредвиденных сложностей в процессе эксплуатации |
- Поиск на тренде мест аномалий (более удобные графики) с возможностью их детализации
- Более информативная диагностическая схема о потере связи, неисправностях сетевого и серверного оборудования, отсутствии питания и пр. (сокращение времени на поиск неисправностей в системе)
- Неограниченное количество клиентских мест (АРМ)
- Предоставление доступа к системе пользователей из УГЭ, АСУ ТП, метрологии, работающих в корпоративной сети предприятия
- Web-доступ пользователей
- Широкие возможности по управлению отчётами, по анализу информации из базы данных
- В перспективе - расширение охвата СКУЭ и реализация дополнительных функций

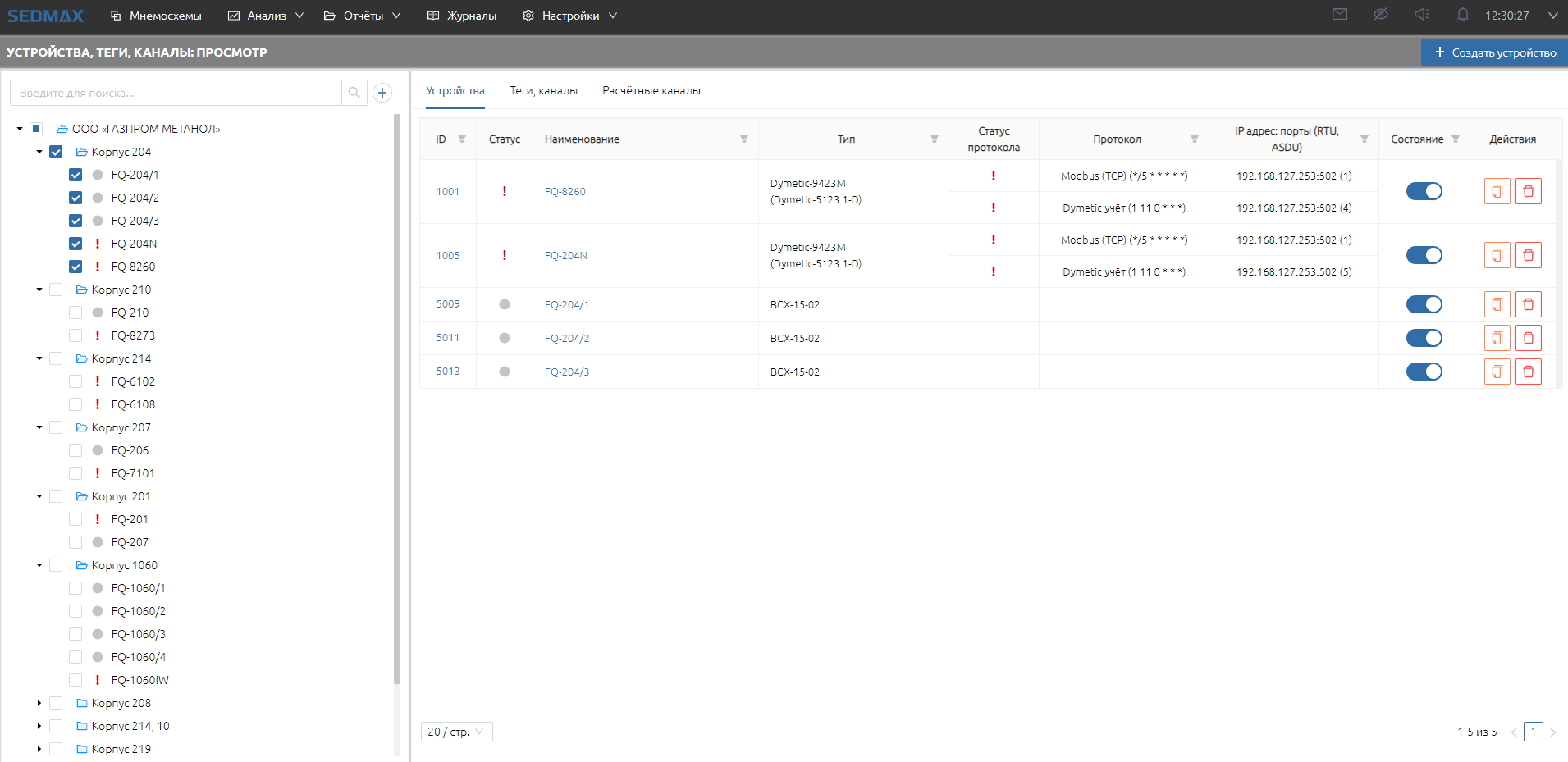

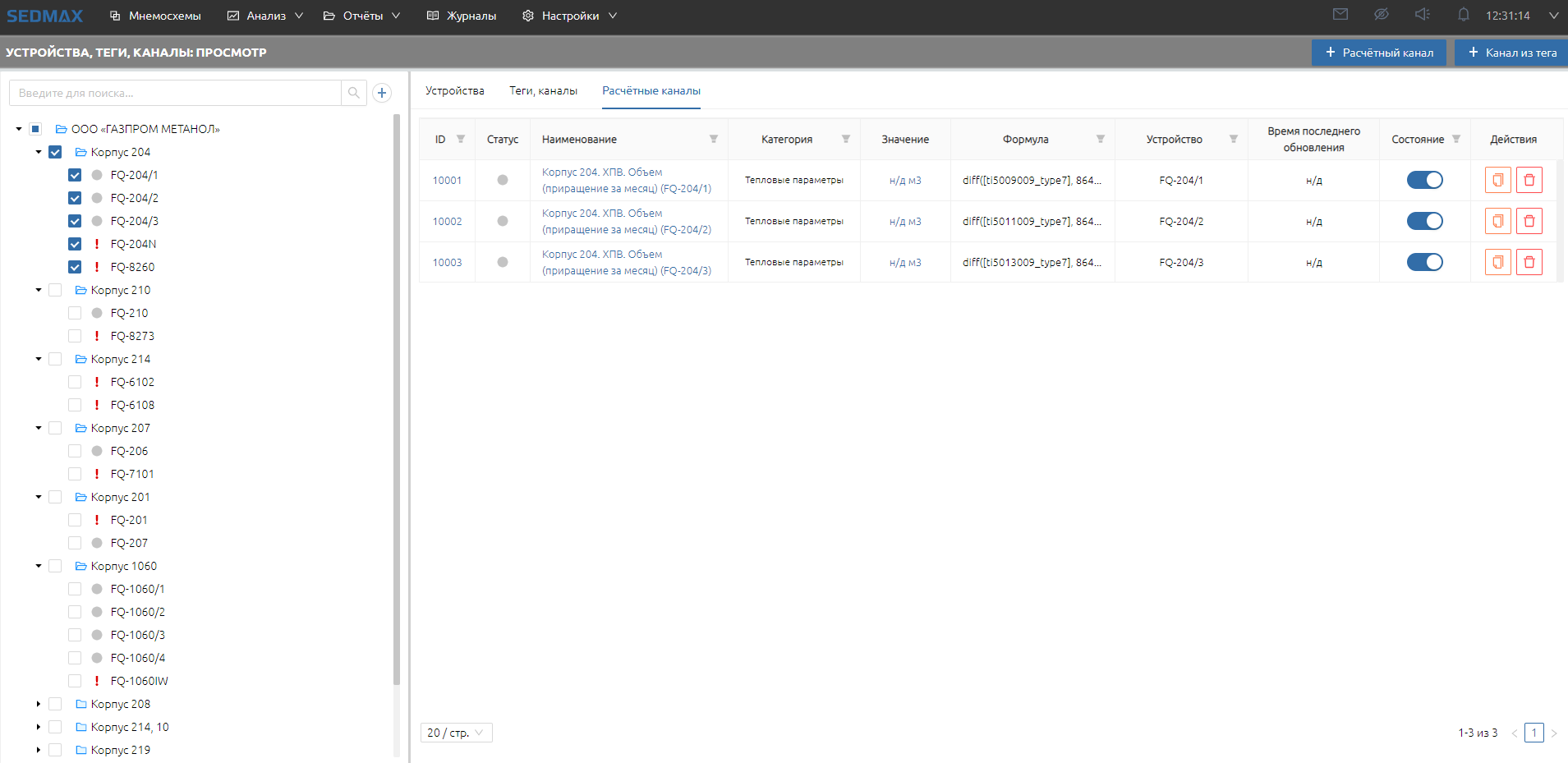

Скриншоты системы
