Профиль компании
Липецкая ТЭЦ-2 - теплоэлектроцентраль в городе Липецк. Наряду с другими станциями Липецкой генерации Квадры (Елецкой и Данковской ТЭЦ) обеспечивает теплом 80% Липецкой области.
Проблемы и задачи
-
Общее моральное устаревание технических средств Системы обмена технологической информацией с Автоматизированной системой Системного оператора (далее – «Системы»);
-
Останов обоих каналов связи с РДУ на длительное время с последующим расследованием и предписанием Ростехнадзора;
-
Отсутствие возможности передачи данных по протоколу МЭК-104 (для передачи меток времени) у работающих в составе Системы на тот момент приборов нижнего уровня.
Решение и функции SEDMAX
-
Верхний уровень: SEDMAX (СОТИ АССО и учёт электроэнергии). Количество АРМ: ~10 шт.
-
Нижний уровень: SATEC PM130 (СОТИ АССО), Меркурий (учёт электроэнергии)
Предыдущий программный комплекс морально устарел и больше не поддерживался разработчиком. Персонал станции склонялся к современному ПО с продвинутой разработкой web-технологий, применением актуальных СУБД и модульным принципом для гибкого наращивания смежного функционала. Многофункциональность SEDMAX позволила на этапе проектирования Системы попутно заложить в решение автоматизацию сбора данных учёта с функционирующих счетчиков Меркурий.
Функции SEDMAX
-
Сбор параметров электроэнергии с преобразователей SATEC PM130 по протоколу МЭК 60870-5-104 и учётных данных по проприетарному протоколу со счётчиков Меркурий
-
Обработка и хранение данных на основном и резервном сервере
-
Сбор и передача аварийно-предупредительной сигнализации по протоколу МЭК 60870-5-104 в Липецкое РДУ
-

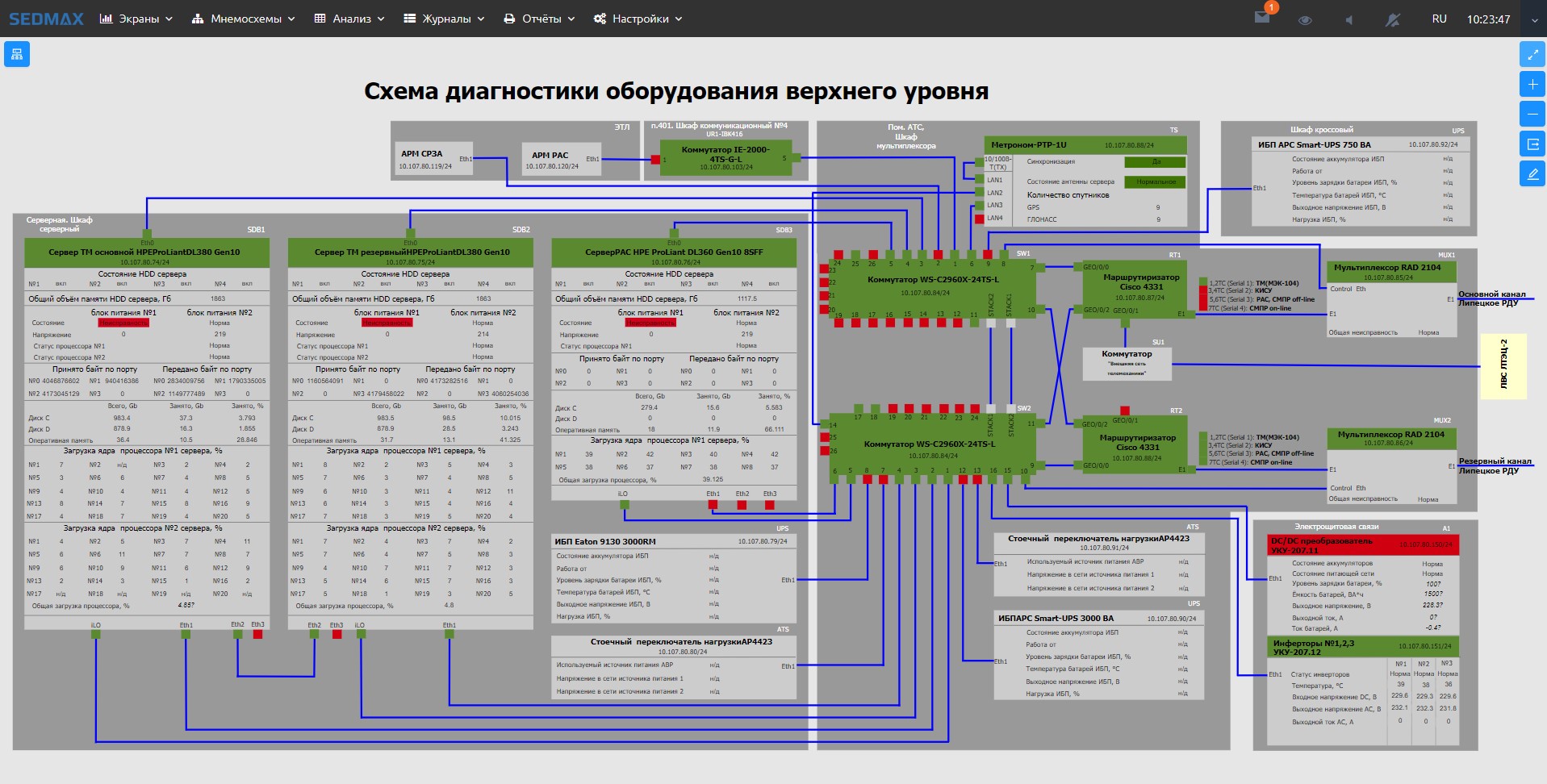

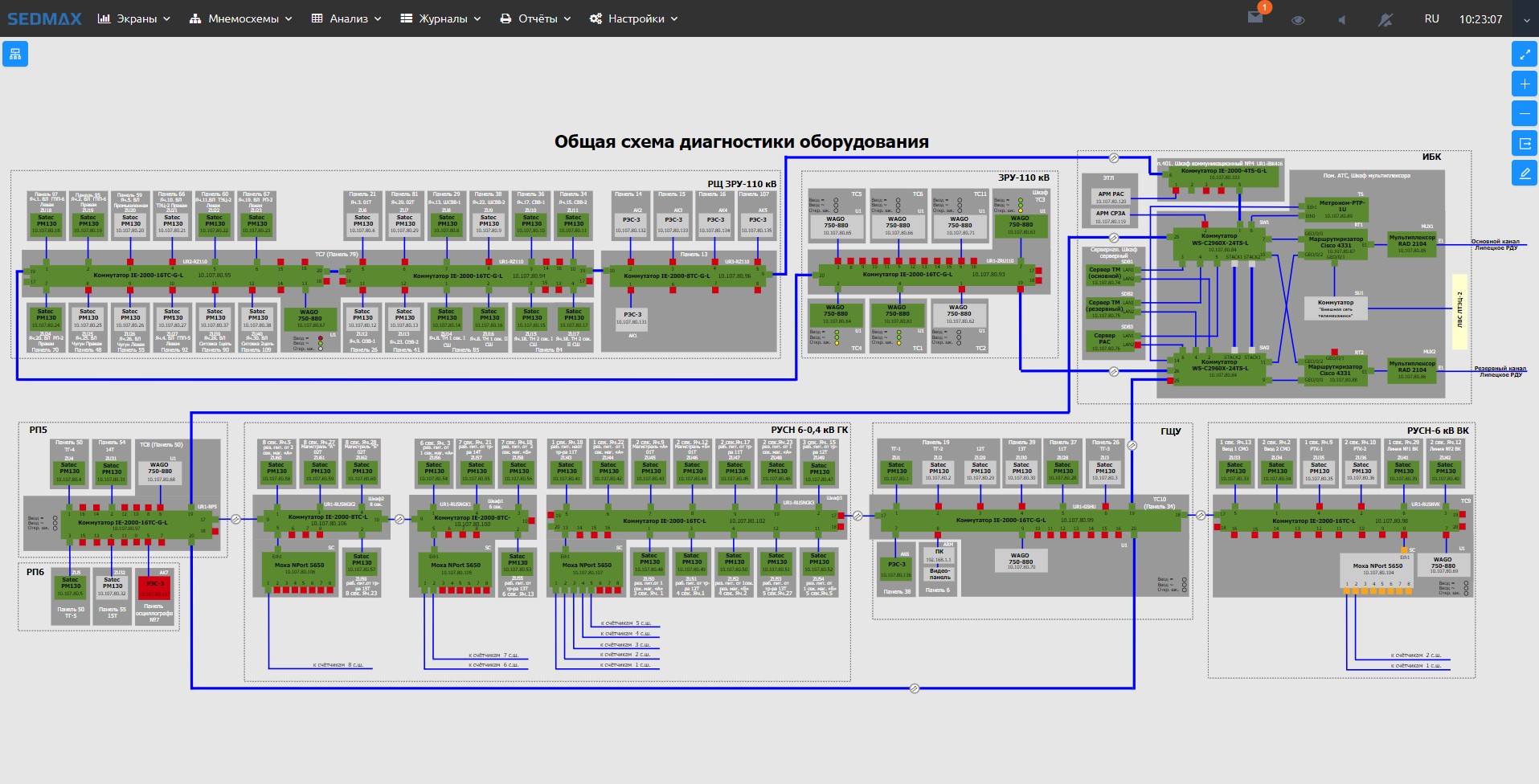

Онлайн диагностика состояния оборудования верхнего уровня и состояния элементов системы связи
-

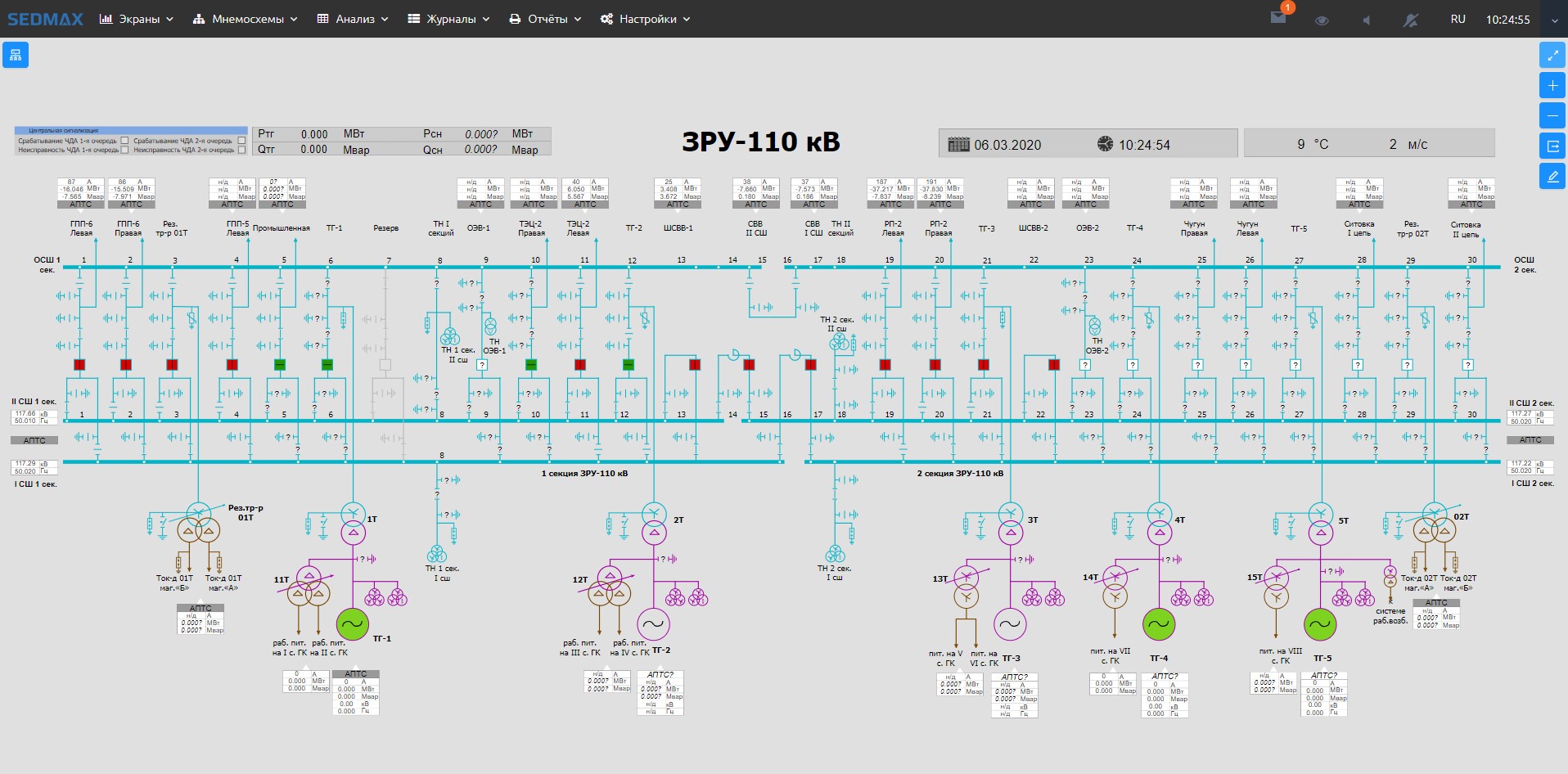

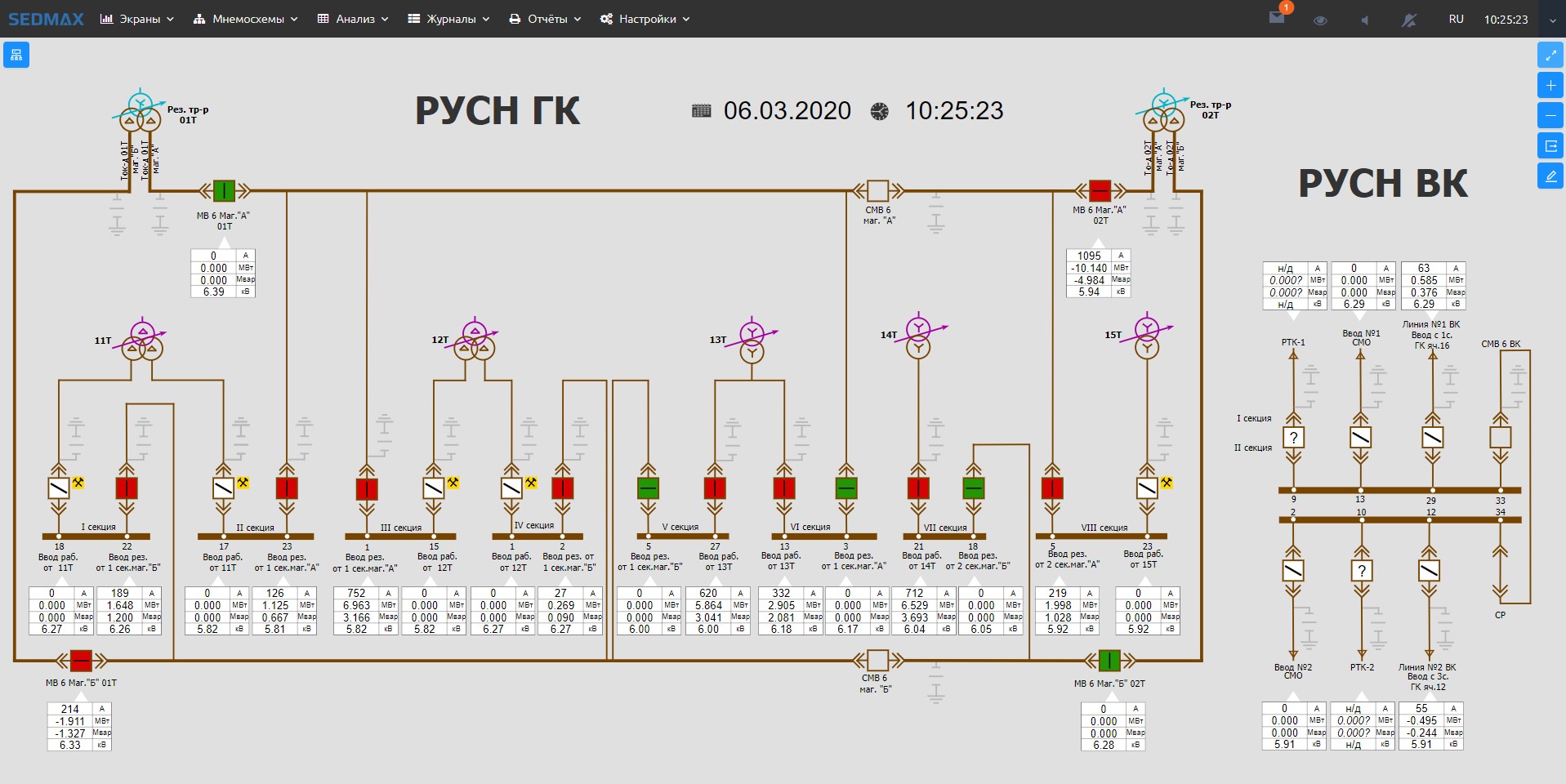

Отображение информации для диспетчеров станции на мнемосхемах
-
Формирование отчётов по учёту электроэнергии
Помимо СОТИ АССО и системы учёта электроэнергии, интегратор также модернизировал систему регистрации аварийных событий.
По итогам проекта глубокой модернизации СОТИ АССО Липецкая ТЭЦ-2 обеспечила надёжную передачу данных в местное РДУ и, тем самым, существенно снизила риски возможных штрафов за простои в передаче данных, применения санкций и угроз дисквалификации участника ОРЭМ.
Скриншоты системы
