Заказчик и объект
Заказчик ООО «ИПЦ НГ» (из состава холдинга Интертехэлектро), основной заказчик — ОАО «ТГК-16». Объект — ТГК-16, Казанская ТЭЦ-3.
Наименование системы
Система обмена технологической информацией с Автоматизированной системой Системного оператора (СОТИ АССО) газотурбинной установки (ГТУ) Казанской ТЭЦ-3.
Предпосылки проекта
Потребность расширения СОТИ АССО возникла в связи со строительством газотурбинной установки.
Цель
Выполнение требований к Казанской ТЭЦ-3, предъявляемых как к субъекту оптового рынка, в части СОТИ АССО
Задачи, выполняемые ПО SEDMAX
- сбор данных с контроллеров СОТИ АССО по протоколу МЭК 60870-5-104;
- сбор сигналов аварийно-предупредительной сигнализации с терминалов РЗА и ПА по протоколу МЭК 61850;
- передача аварийно-предупредительной сигнализации на контроллеры СОТИ АССО по протоколу МЭК 60870-5-104;
- сбор осциллограмм с терминалов РЗА и ПА по протоколу МЭК 61850;
- доступ к осциллограммам со стороны РДУ Татарстана;
- хранение информации;
- отображение информации для персонала Казанской ТЭЦ-3.
Особенности системы
По требованию заказчика система должна быть построена с применением центральных контроллеров, осуществляющих передачу информации в РДУ Татарстана. По требованию РДУ Татарстана с объекта должна передаваться аварийно-предупредительная сигнализация, формируемая терминалами РЗА и ПА.

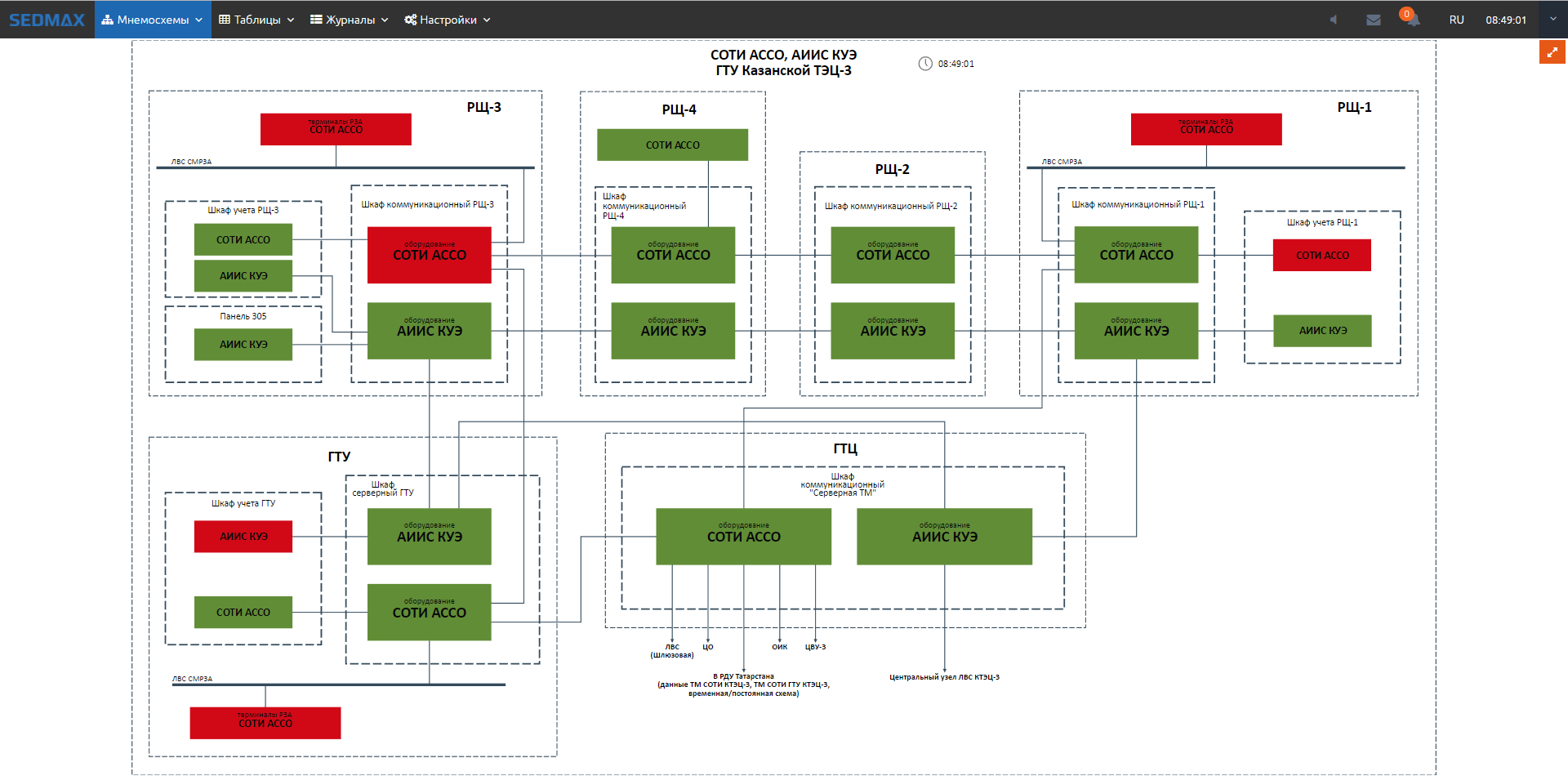

Структура системы
Применение SEDMAX позволило решить как задачу хранения и предоставления информации СОТИ АССО персоналу на объекте, так и задачу интеграции системы с терминалами РЗА по протоколу МЭК61850, что было невозможно выполнить с использованием только контроллеров телемеханики.

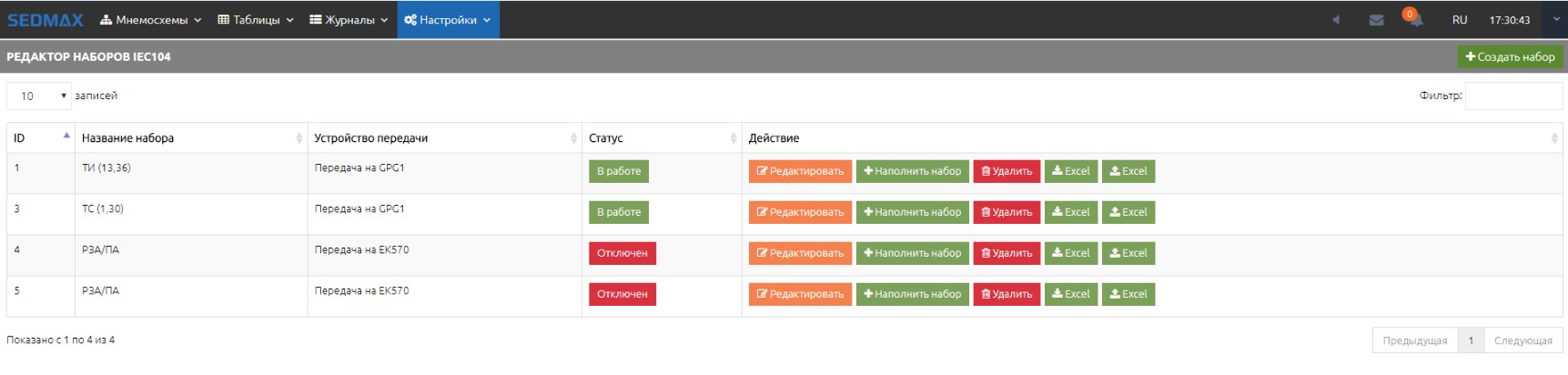

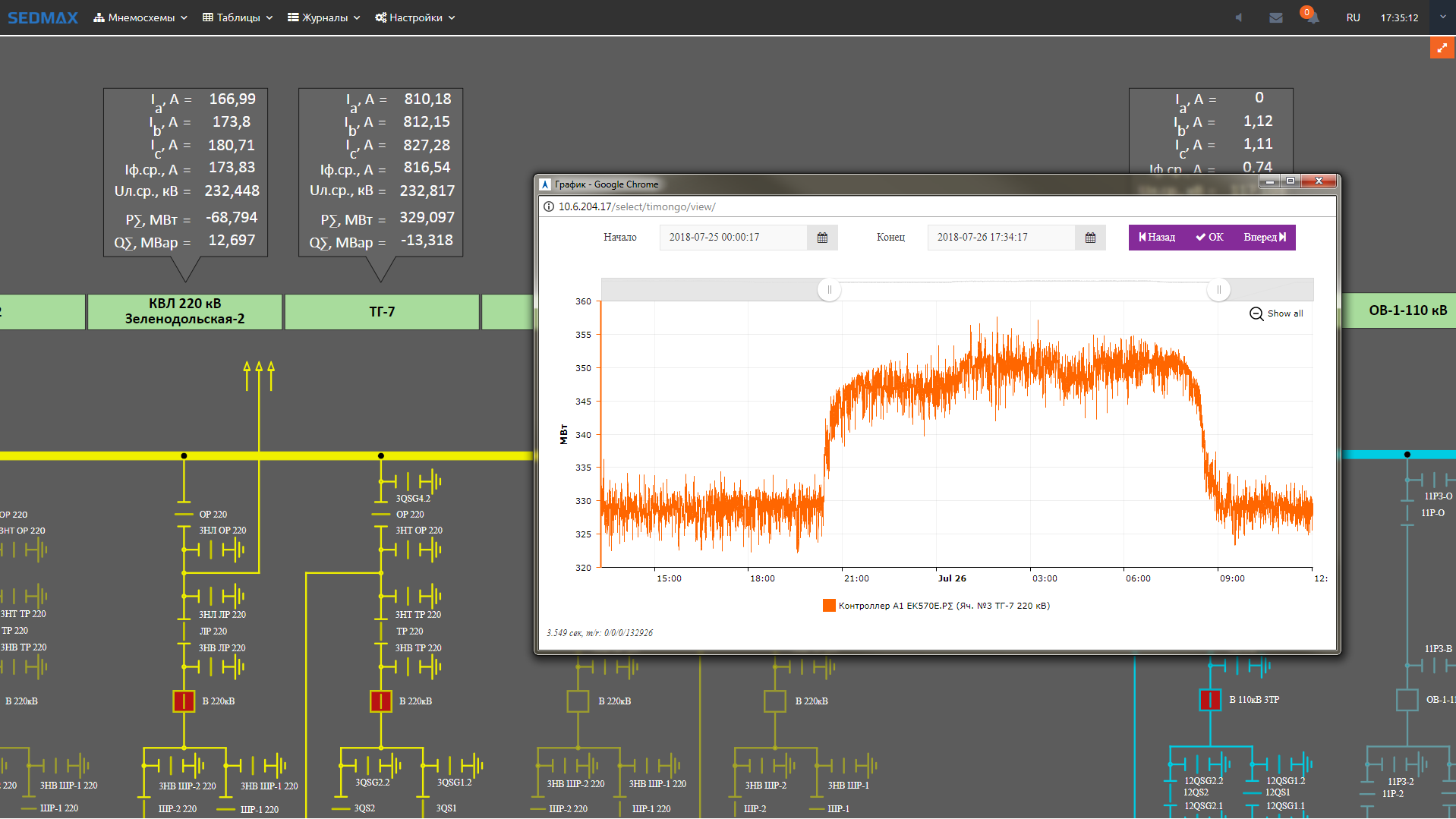

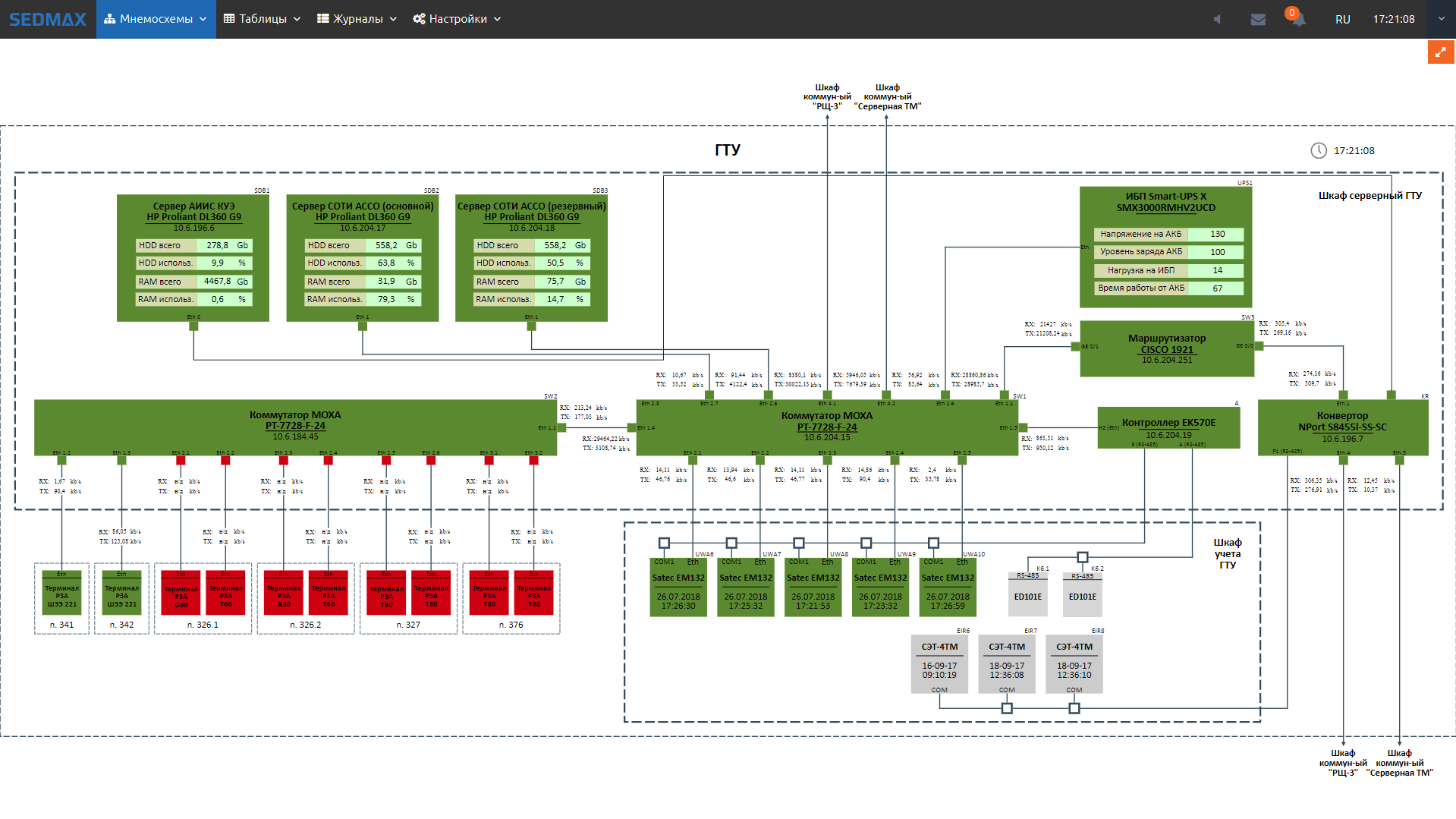

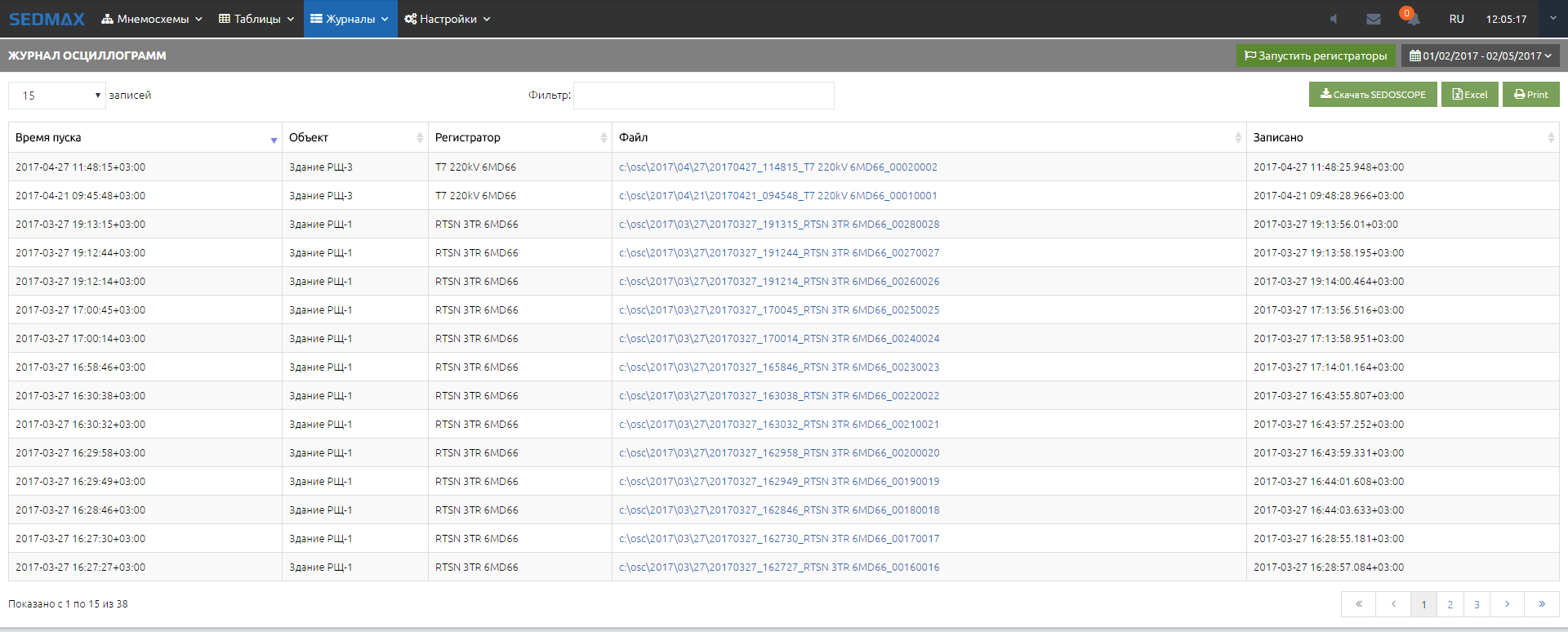

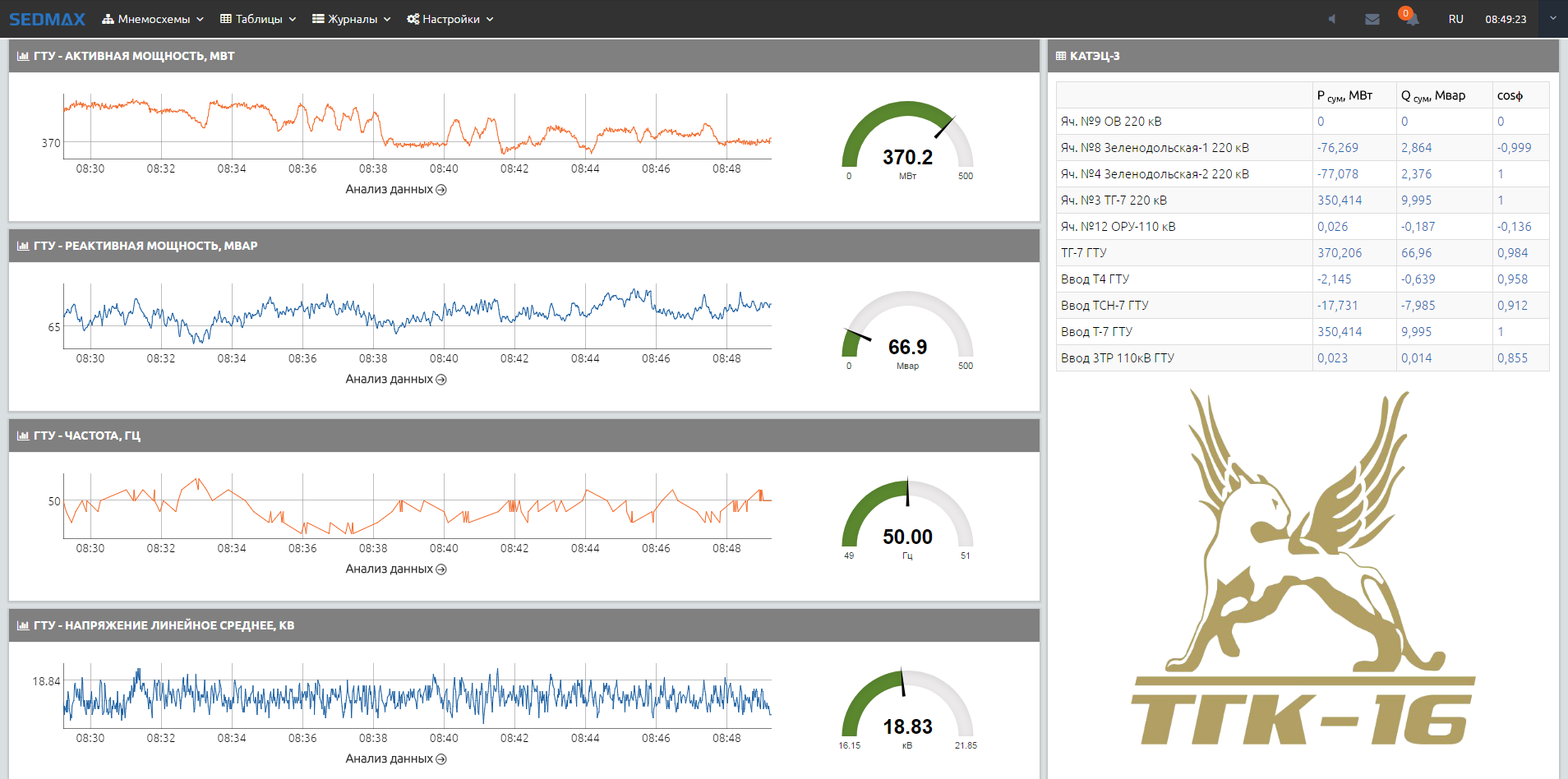

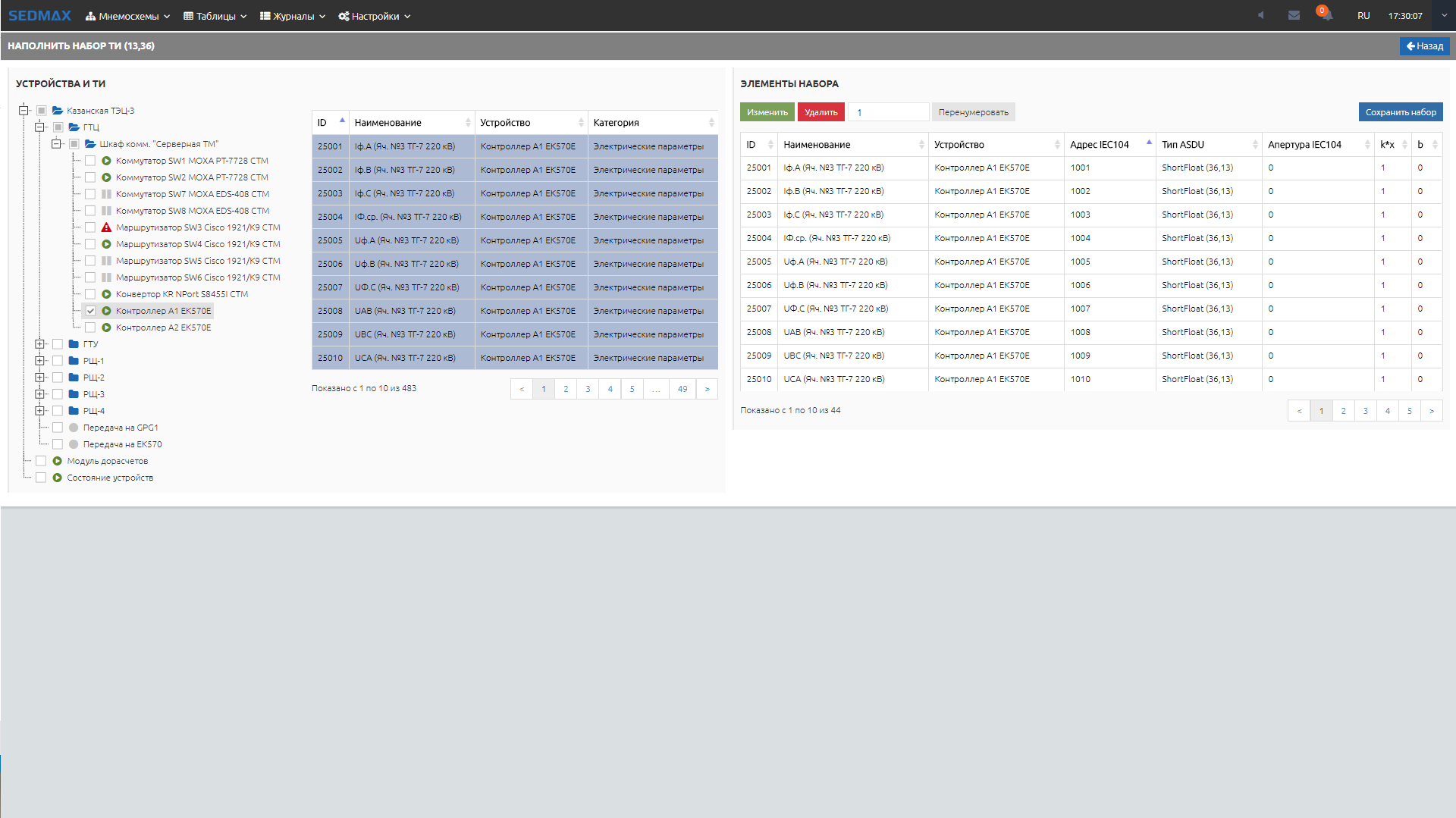

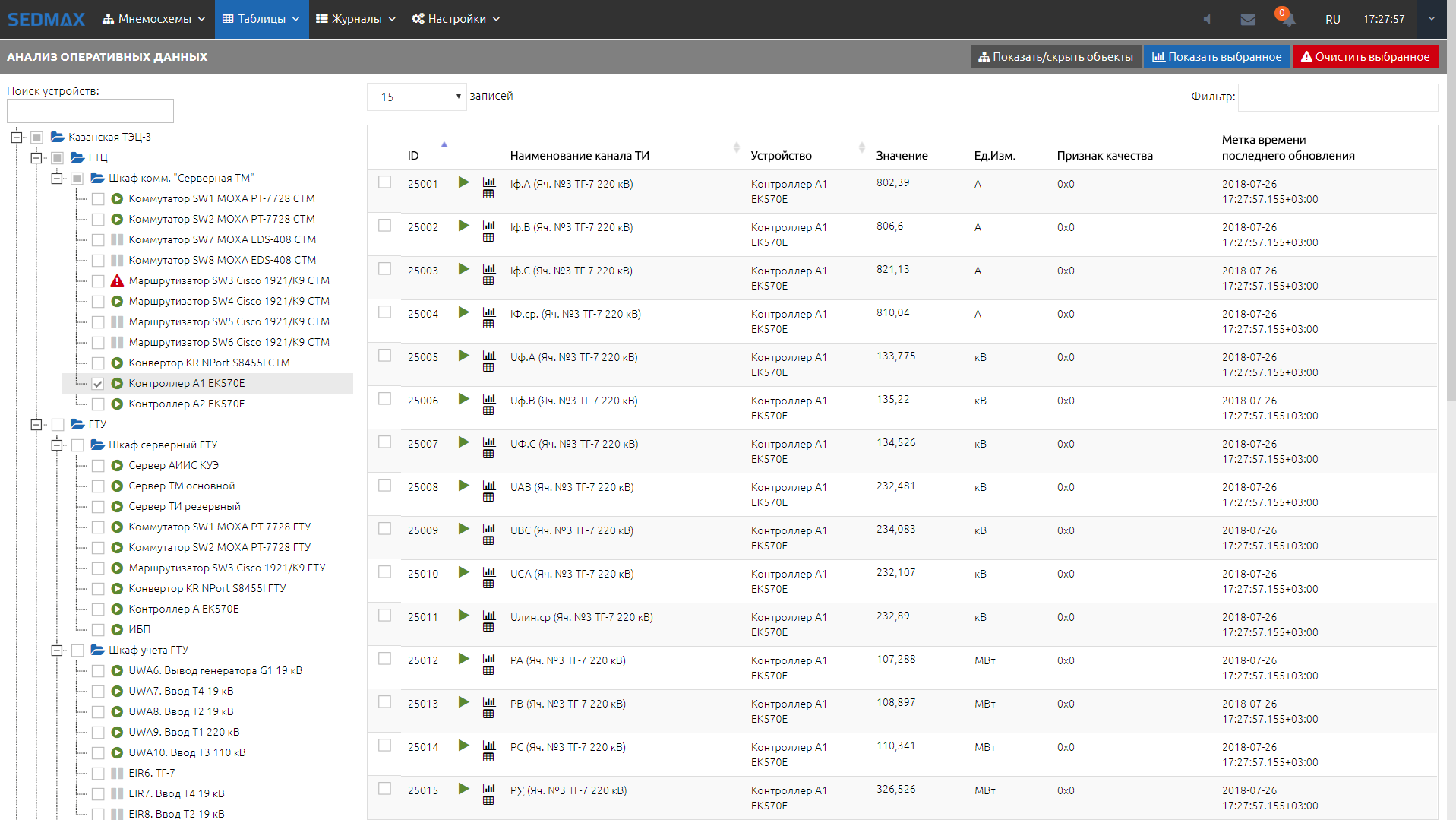

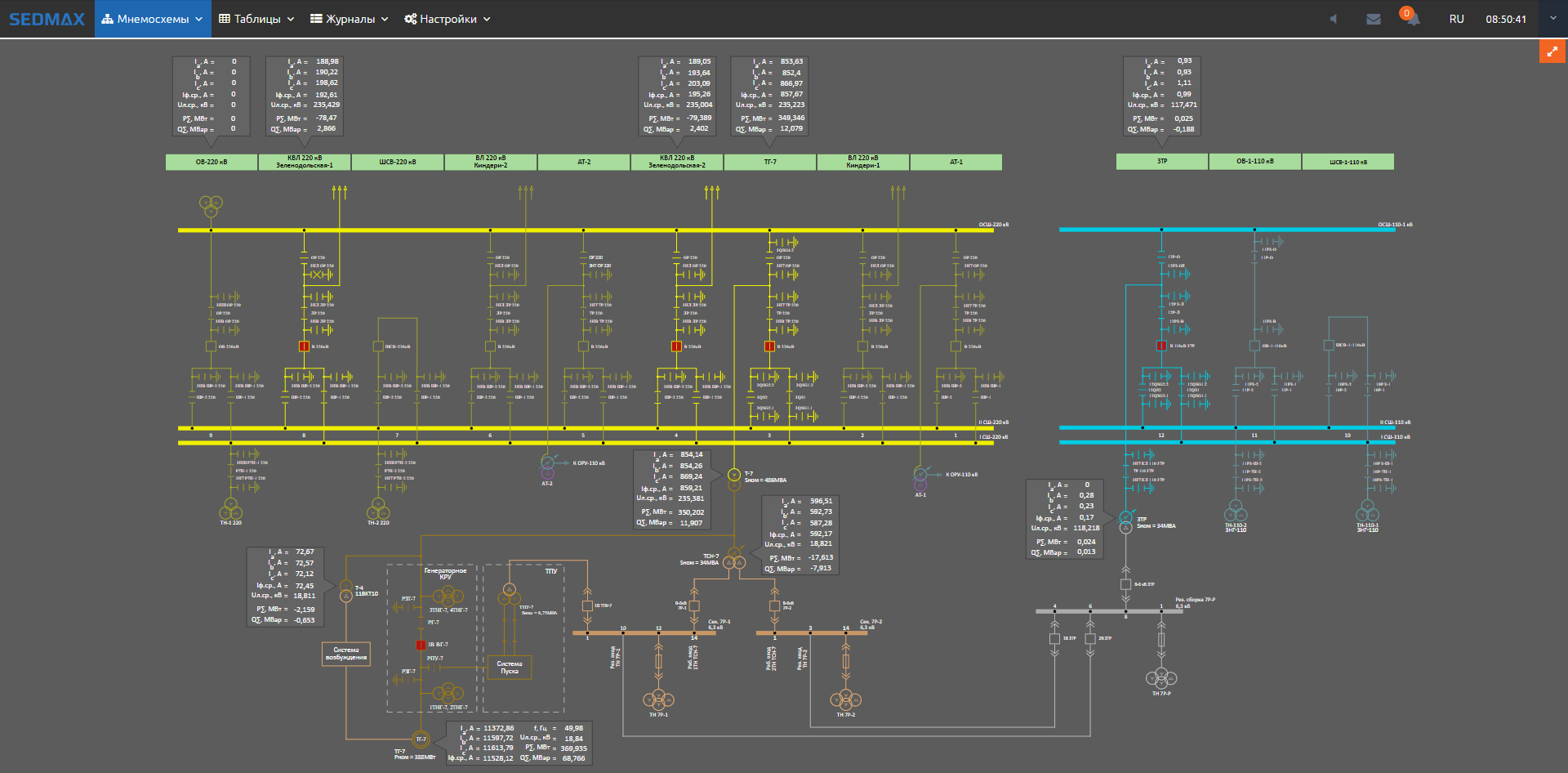

Скриншоты системы
