Система автоматического контроля выбросов загрязняющих веществ в атмосферу от ФОК
Стойленский ГОК

Профиль объекта

Фабрика окомкования (ФОК) Стойленского ГОКа – одна из крупнейших в Европе фабрик по переработке железорудного концентрата и является частью НЛМК - одного из крупнейших металлургических предприятий России и мира. Доля ГОКа в производстве железнорудной продукции – 18%. Проект реализовывался в рамках модернизация обжиговой машины ФОК.

Задачи и проблемы

• Требование законодательства об оснащении печи автоматической системой контроля выбросов загрязняющих веществ (ЗВ)
• Восстановление объёма контролируемых параметров АСУ ТП
• Повышение уровня оперативного регулирования технологических процессов производств в целях сокращения выбросов
• Изменения в ФЗ об охране окружающей среды

Функции SEDMAX

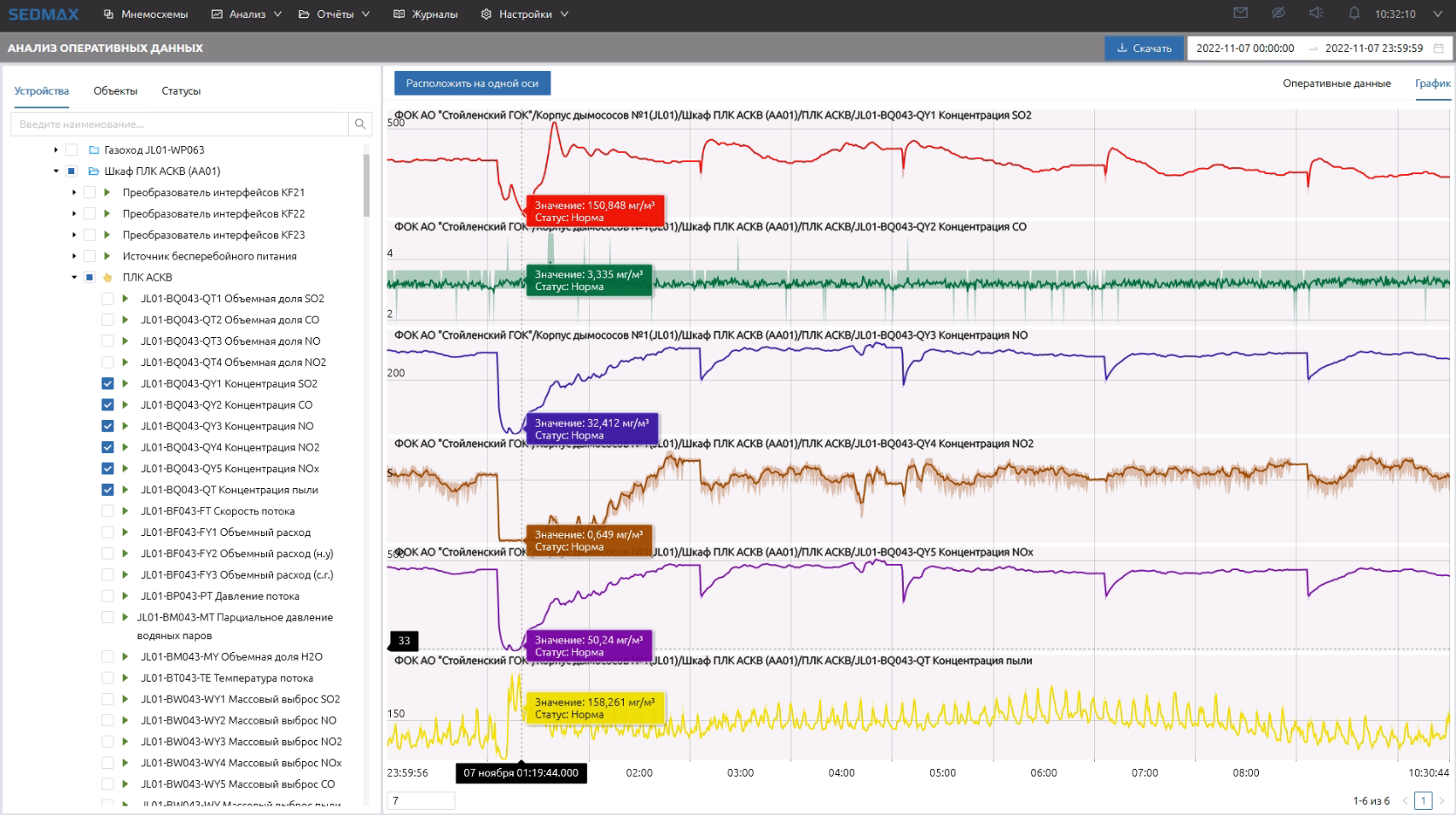

• Cбор текущих данных с измерителей расхода и скорости дымовых газов, пылемеров, преобразователей влажности и температуры, газоанализаторов, датчиков температуры, датчиков давления и др. (измерение концентрации загрязняющих веществ в отходящих газах)

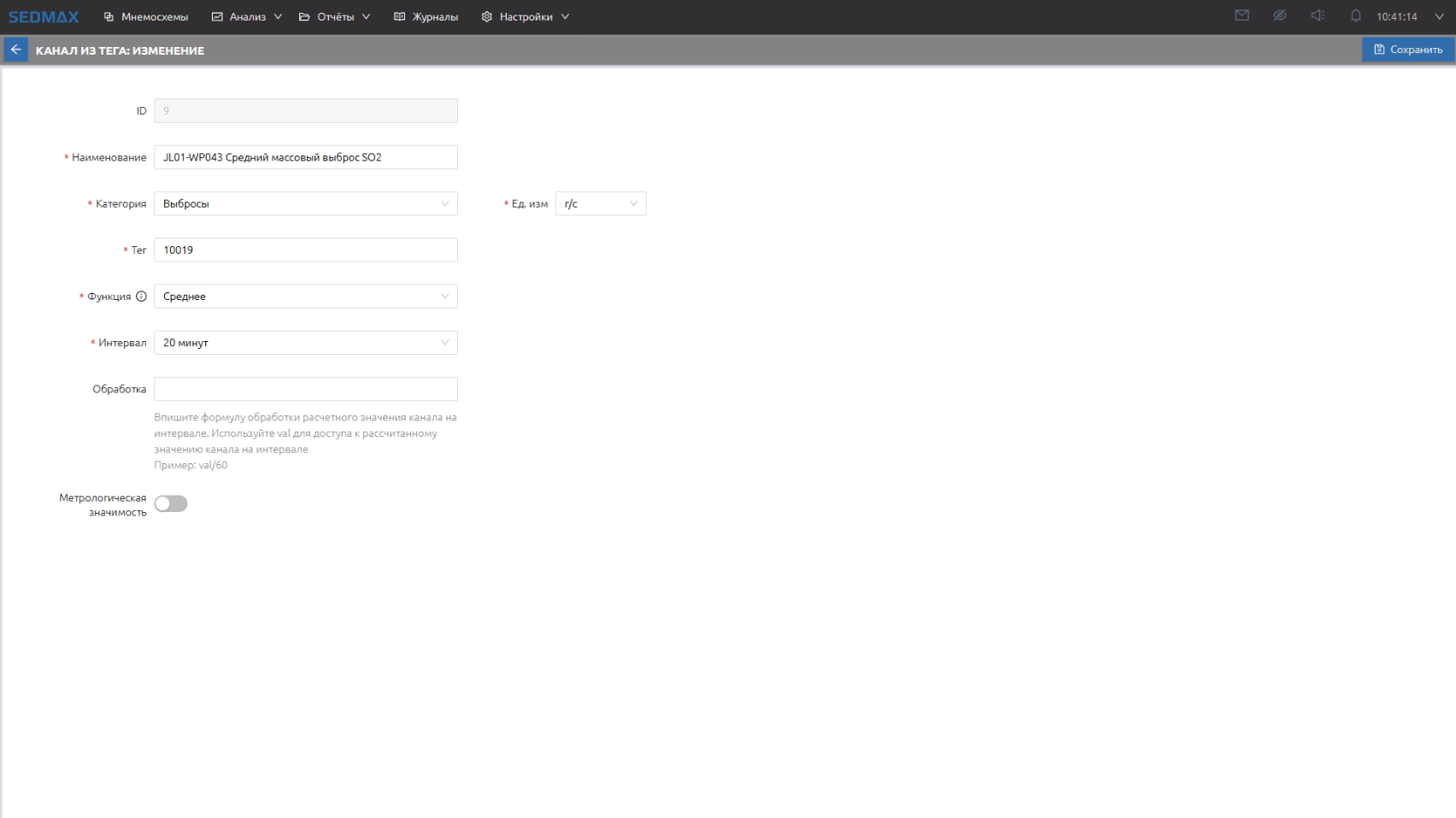

• Формирование 20-минутных интервалов учёта в соответствии с требованиями нормативных актов

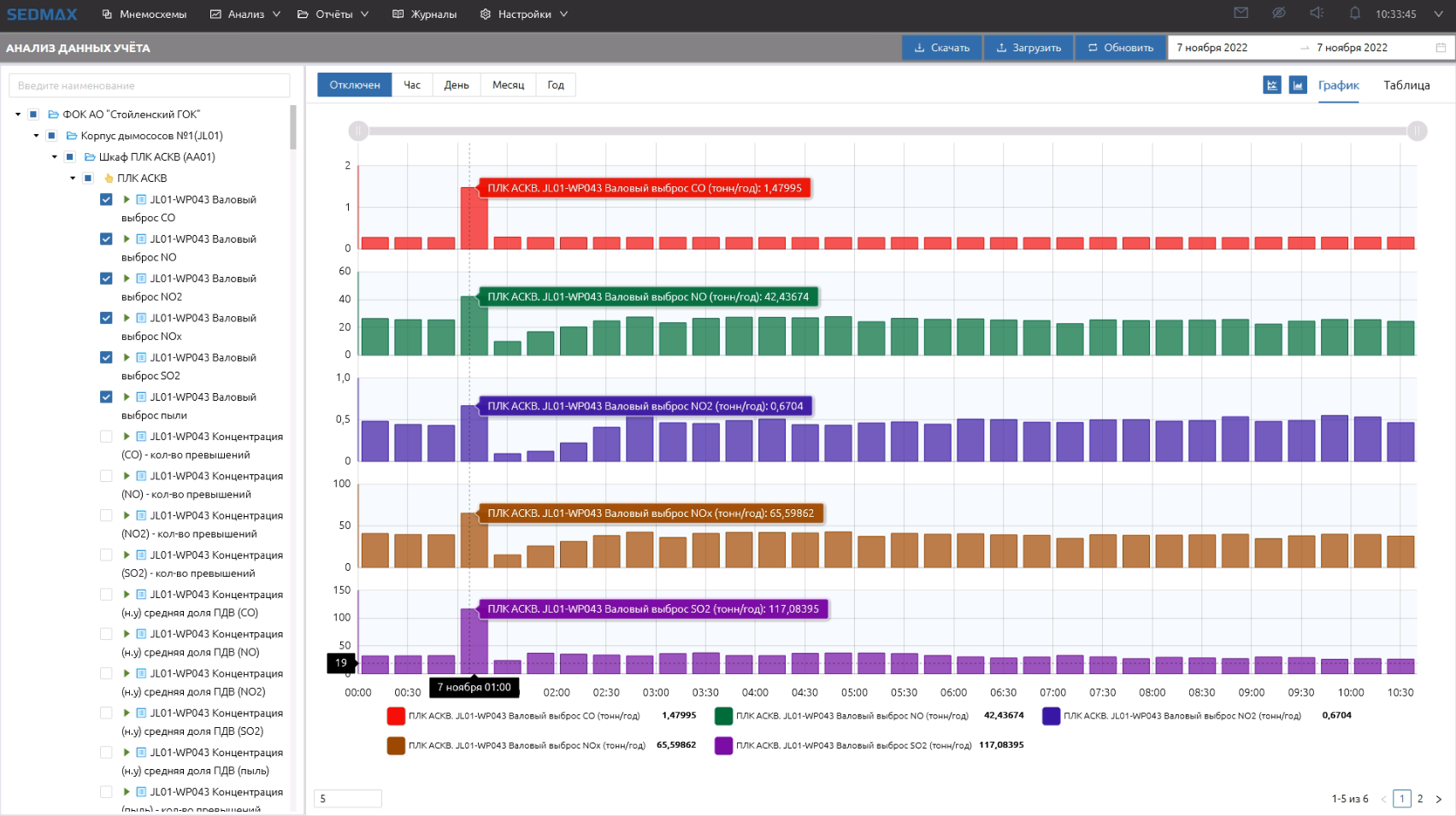

• Определение мощности выброса (г/с) и валового выброса (т/год), осуществляемого стационарным источником фабрики (выводной дымовой трубой)
• Установление величины выброса твёрдых взвешенных частиц (пыли) от установки обеспыливания

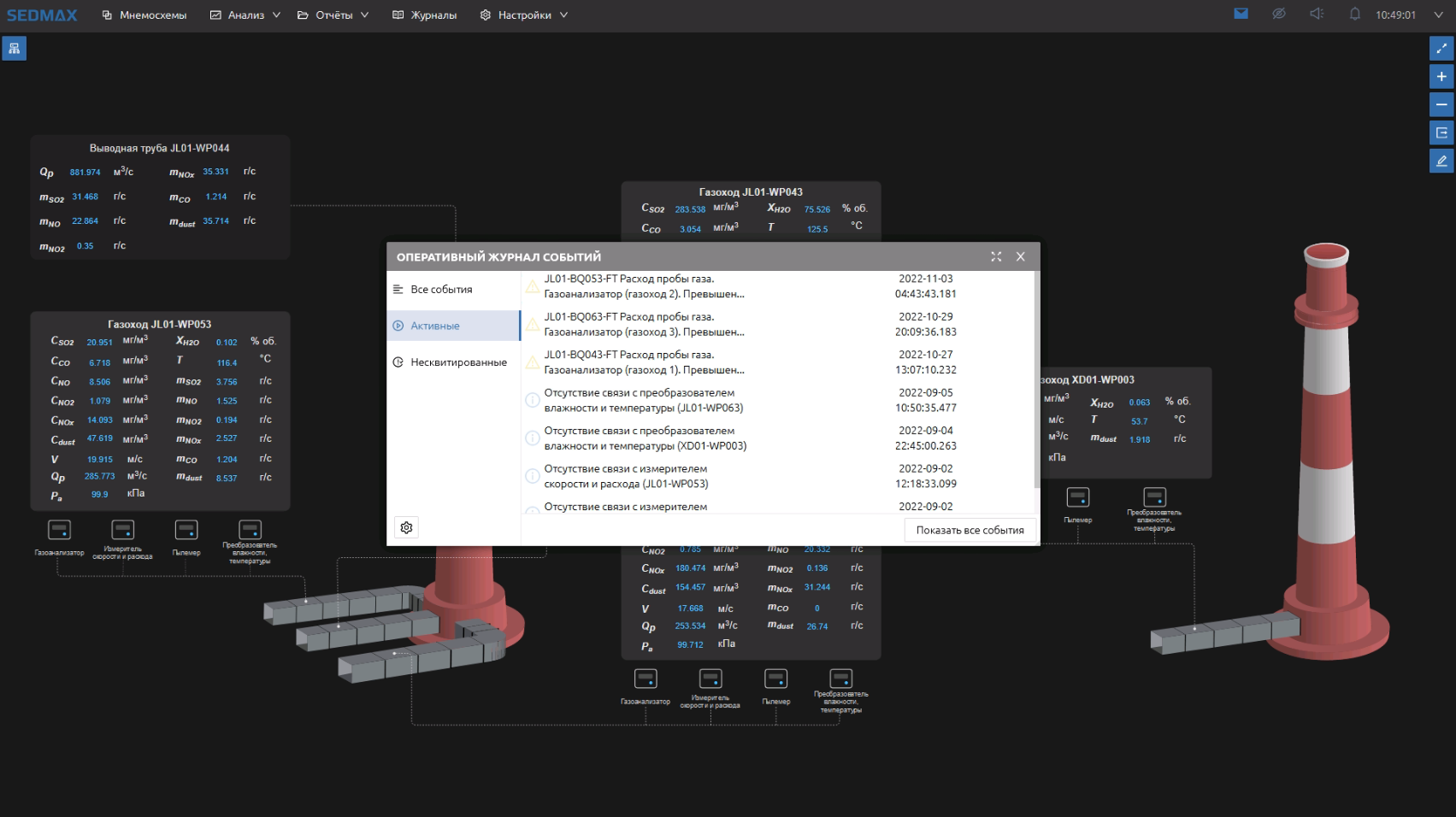

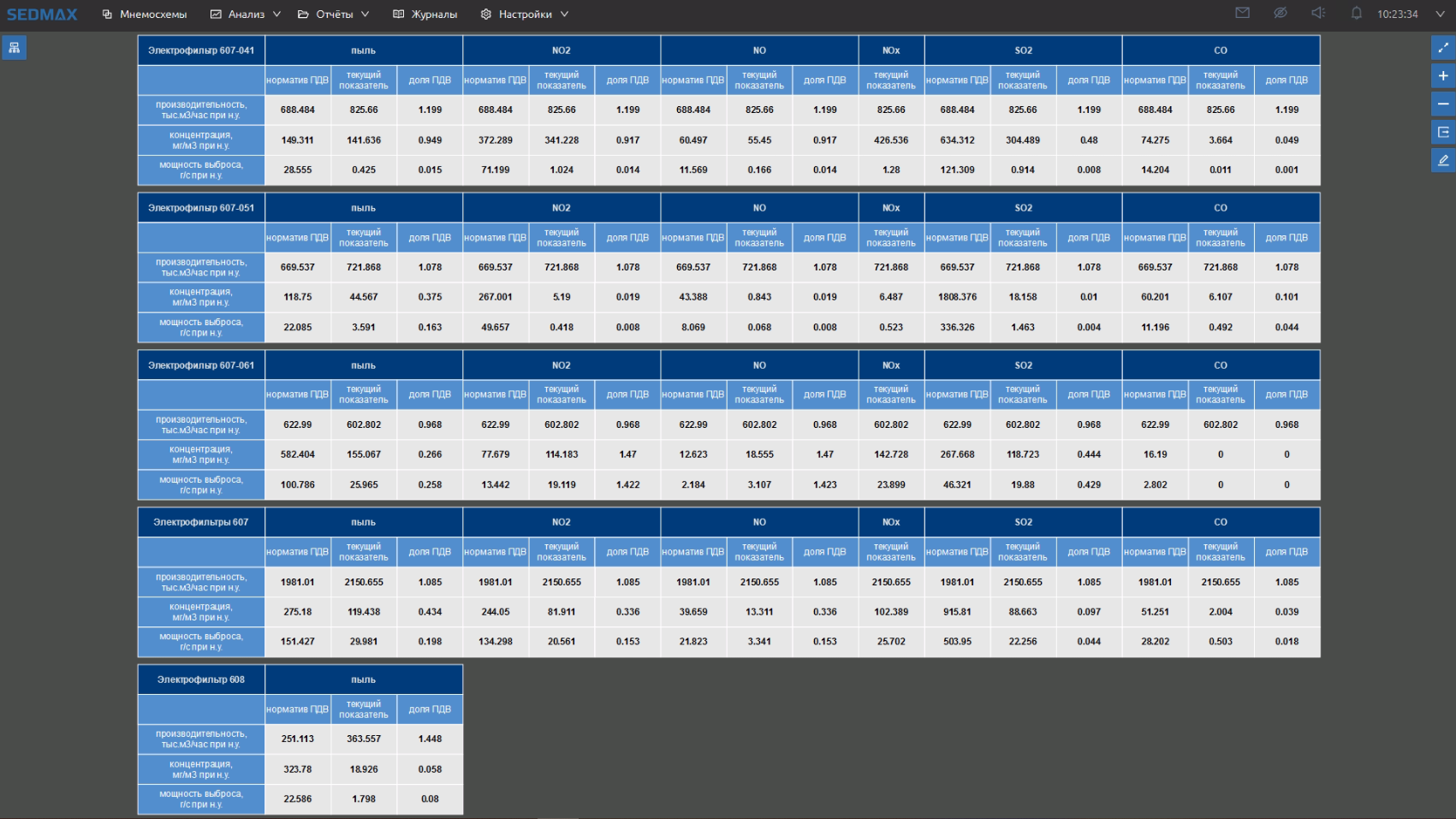

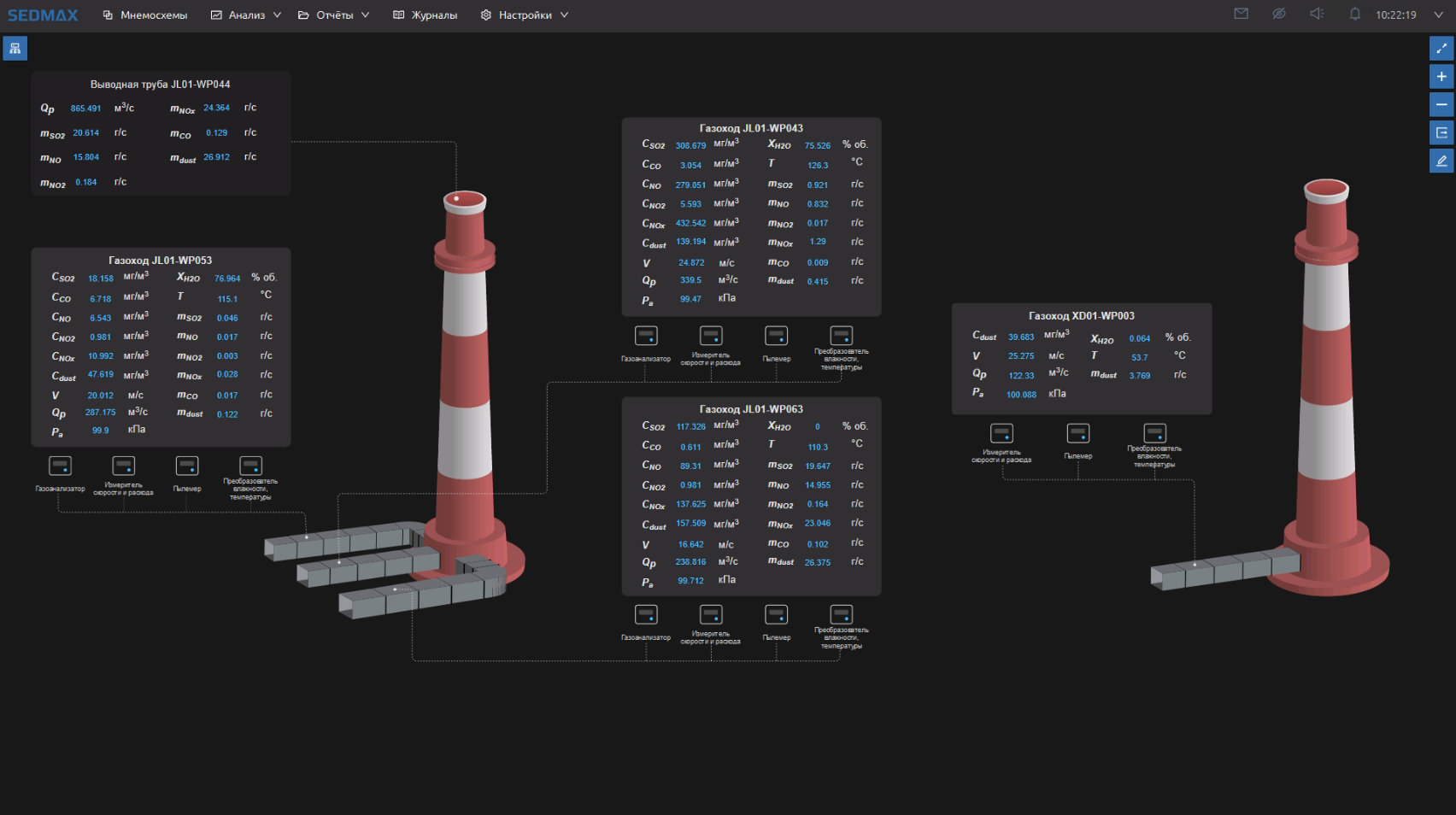

• Визуализация на мнемосхемах текущих параметров ЗВ
• Фиксация контрольных сумм метрологически значимой части системы
• Агрегация данных и организация их длительного хранения
• Диагностика системы

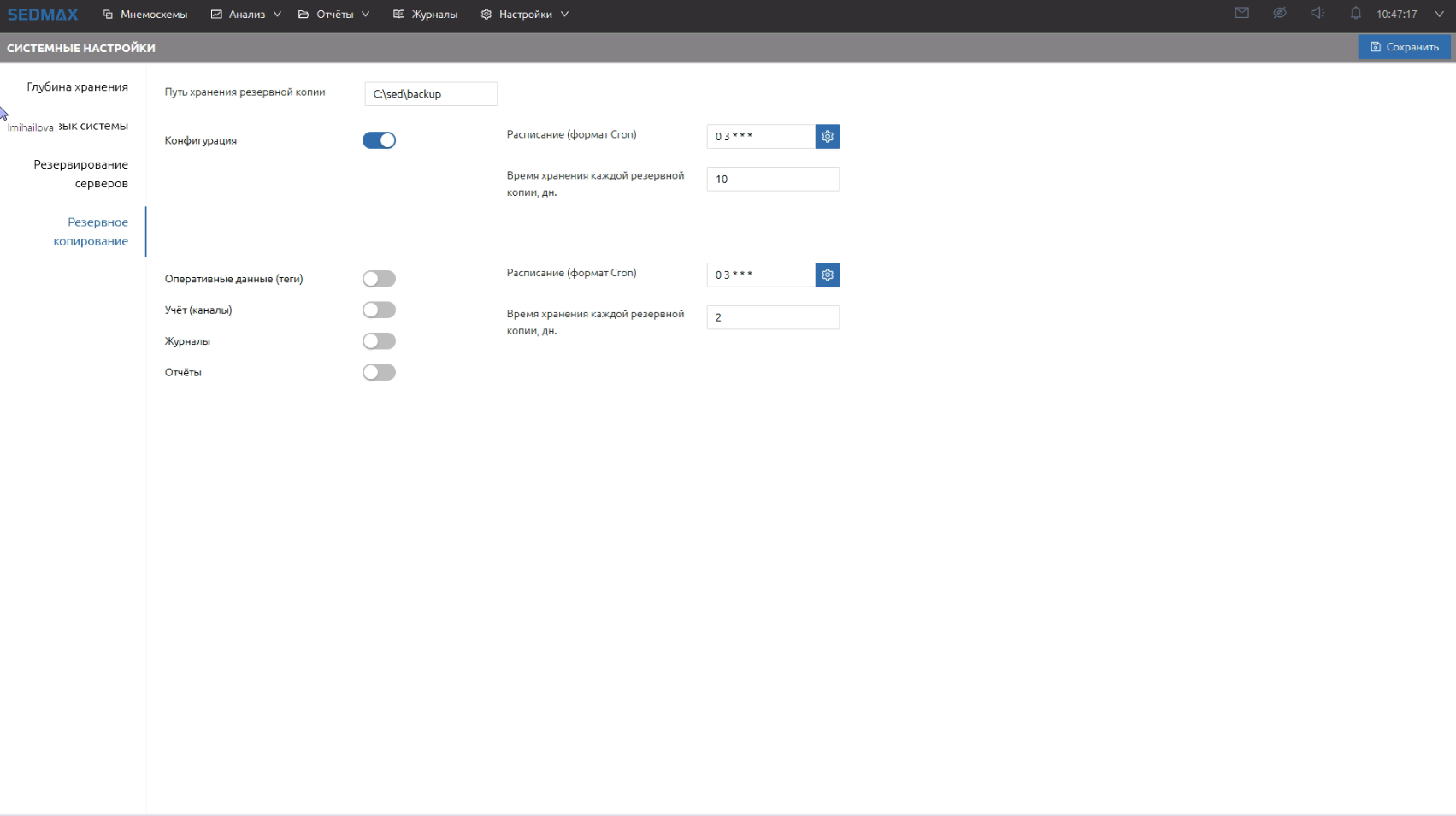

• Резервное копирование данных
• Передача данных в смежную систему Госреестра объектов НВОС (в будущем)

Состав системы

2 трубы, 4 газохода.
Измеряемые загрязняющие вещества: оксид азота NO, диоксид азота NO₂, оксид углерода СО, диоксид серы SO₂.

• Верхний уровень: ПО SEDMAX
• Средний уровень: контроллер WAGO PFC200 750-8216
• Нижний уровень:

— газоанализаторы МАК-2000-UMS, совместно с системами пробоотбора, зондами ППОЗ-3-ФМ-Г
— измерители расхода и скорости дымовых газов ИС-14.М
— пылемеры СОМ-16
— термопреобразователи сопротивления ТС-1088 с защитной гильзой
— датчики абсолютного давления АИР-20/М2-Н/ДА/
— преобразователь влажности и температуры EE33.

Особенности системы

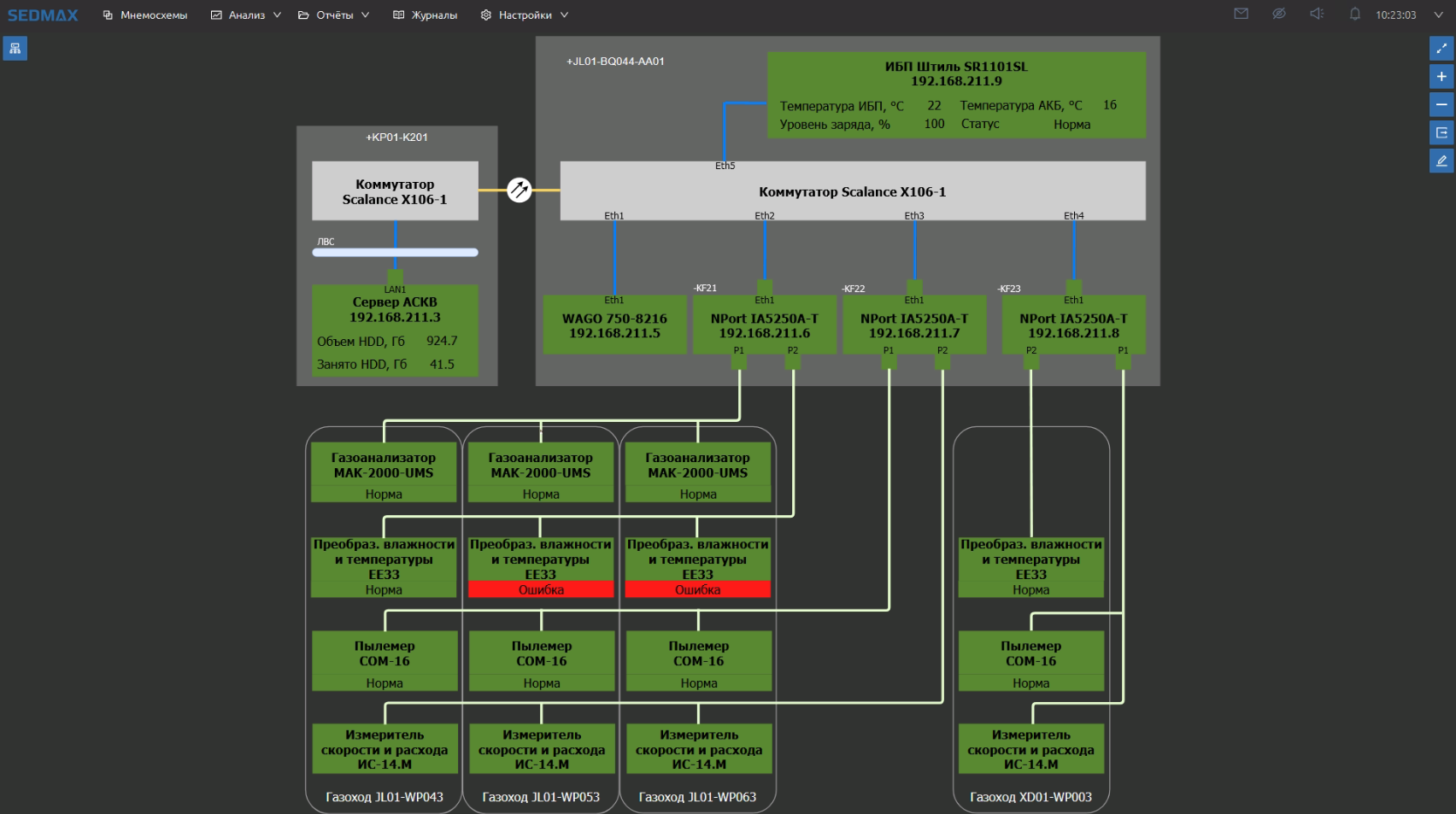

Автоматические системы контроля эмиссии - дорогостоящие системы, требующие проведения большого объёма работ и метрологического сопровождения. Для постоянного контроля за работоспособностью системы инженерная компания ЭНПРО, которая спроектировала и внедрила систему, настроила сбор и отображение более 150 диагностических параметров.

Предварительные результаты

• Возможность прохождения экспертизы документации Росприроднадзором (соответствие системы требованиям)
• Возможность расчёта за выбросы ЗВ по показаниям системы учёта, а не по нормативам
• Восстановление наблюдаемости технологического процесса
• Дополнительный контроль технологического производственного процесса (например, анализ графиков САКВ показал, что рост объёмов выбросов диоксида серы совпал с новой поставкой руды, что может свидетельствовать о повышенном содержании серы в породе).

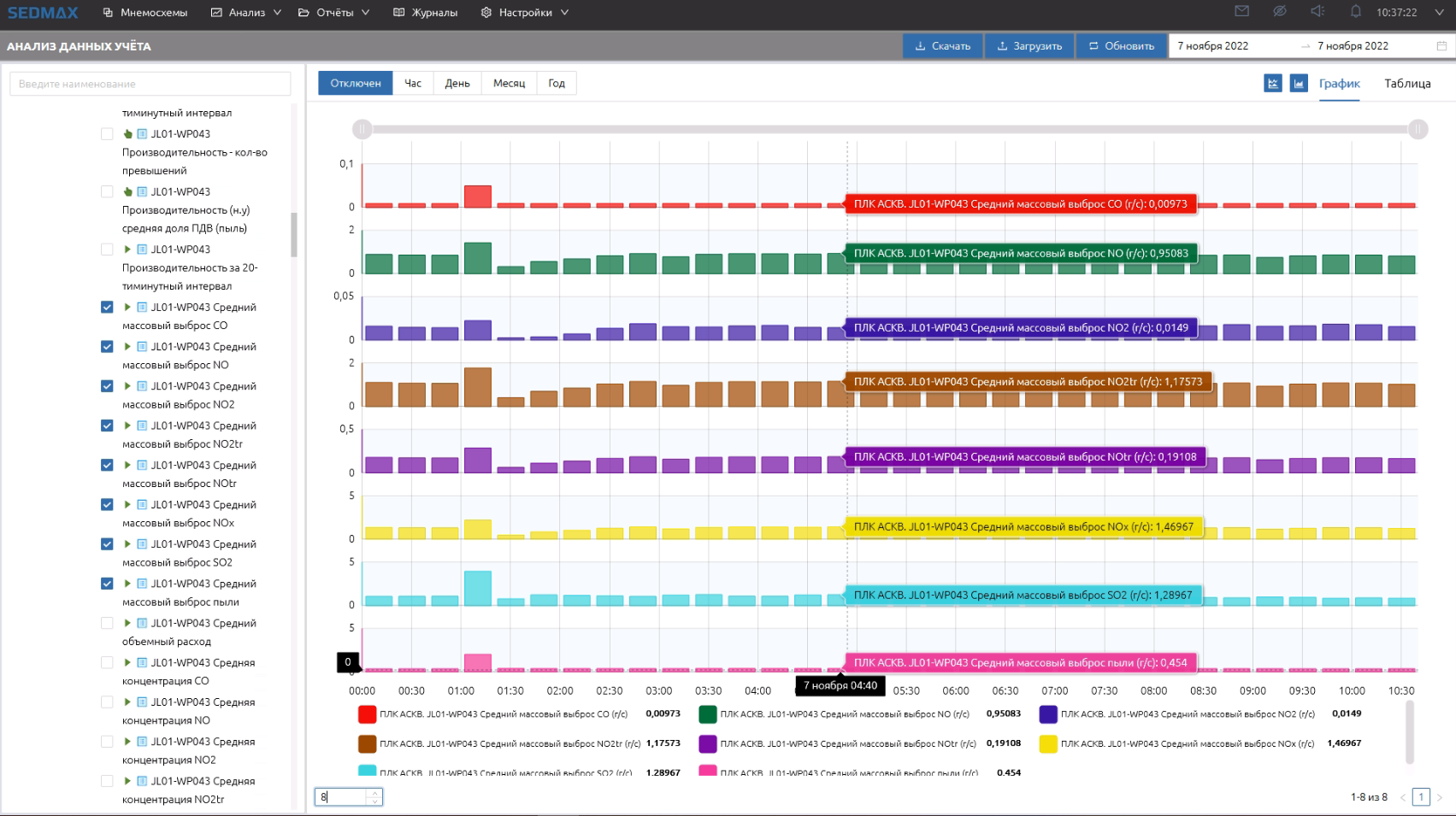

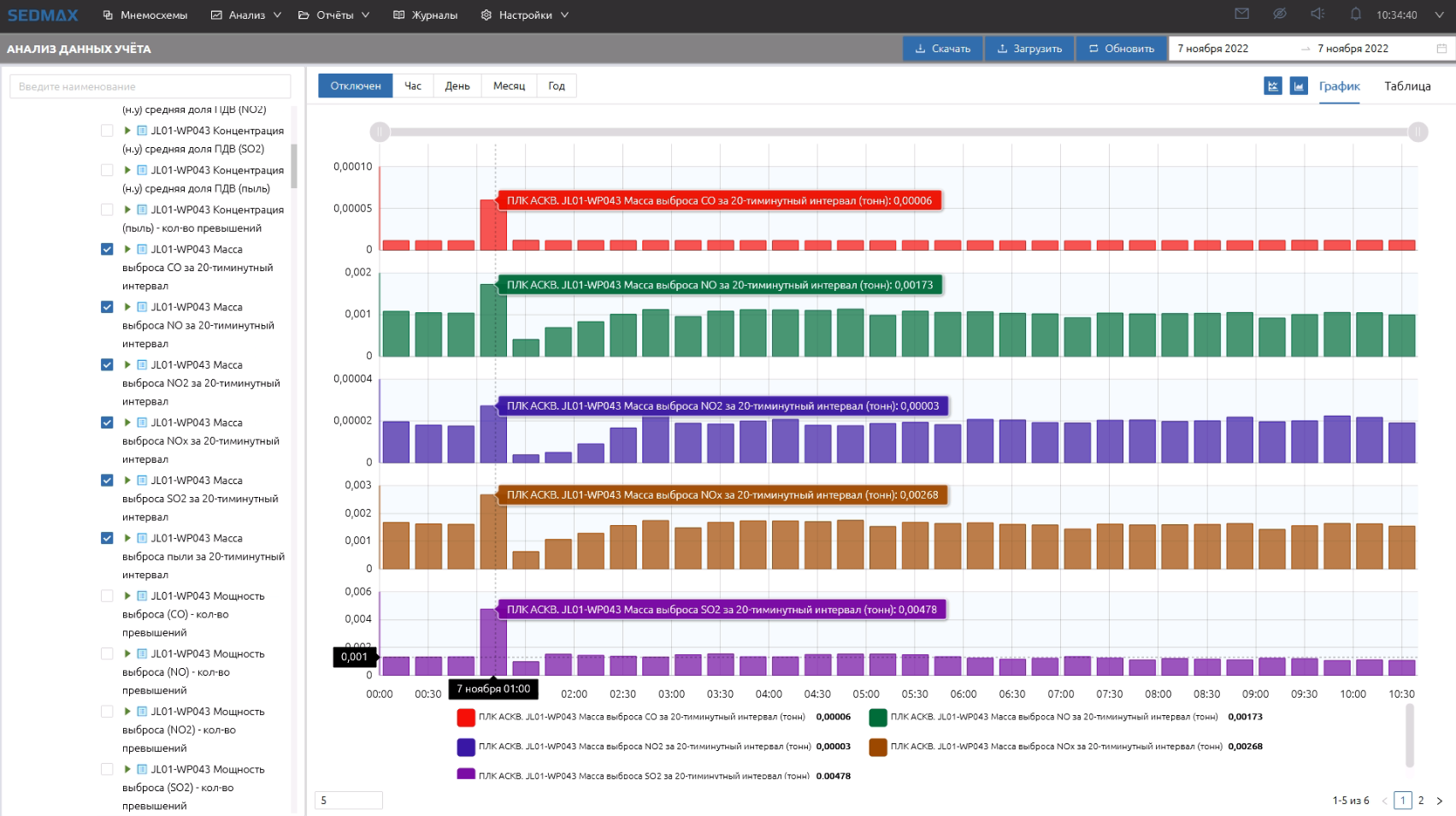

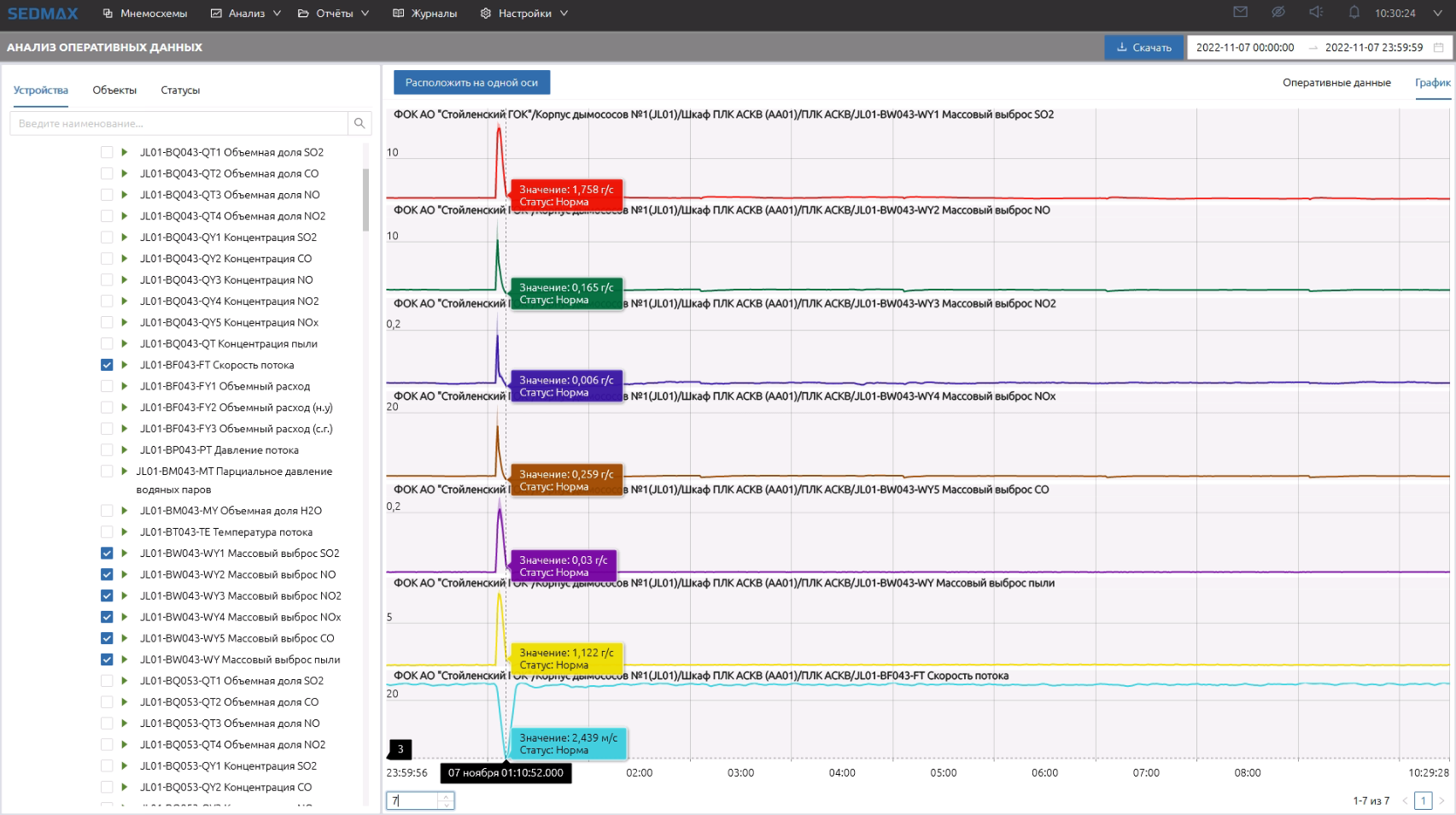

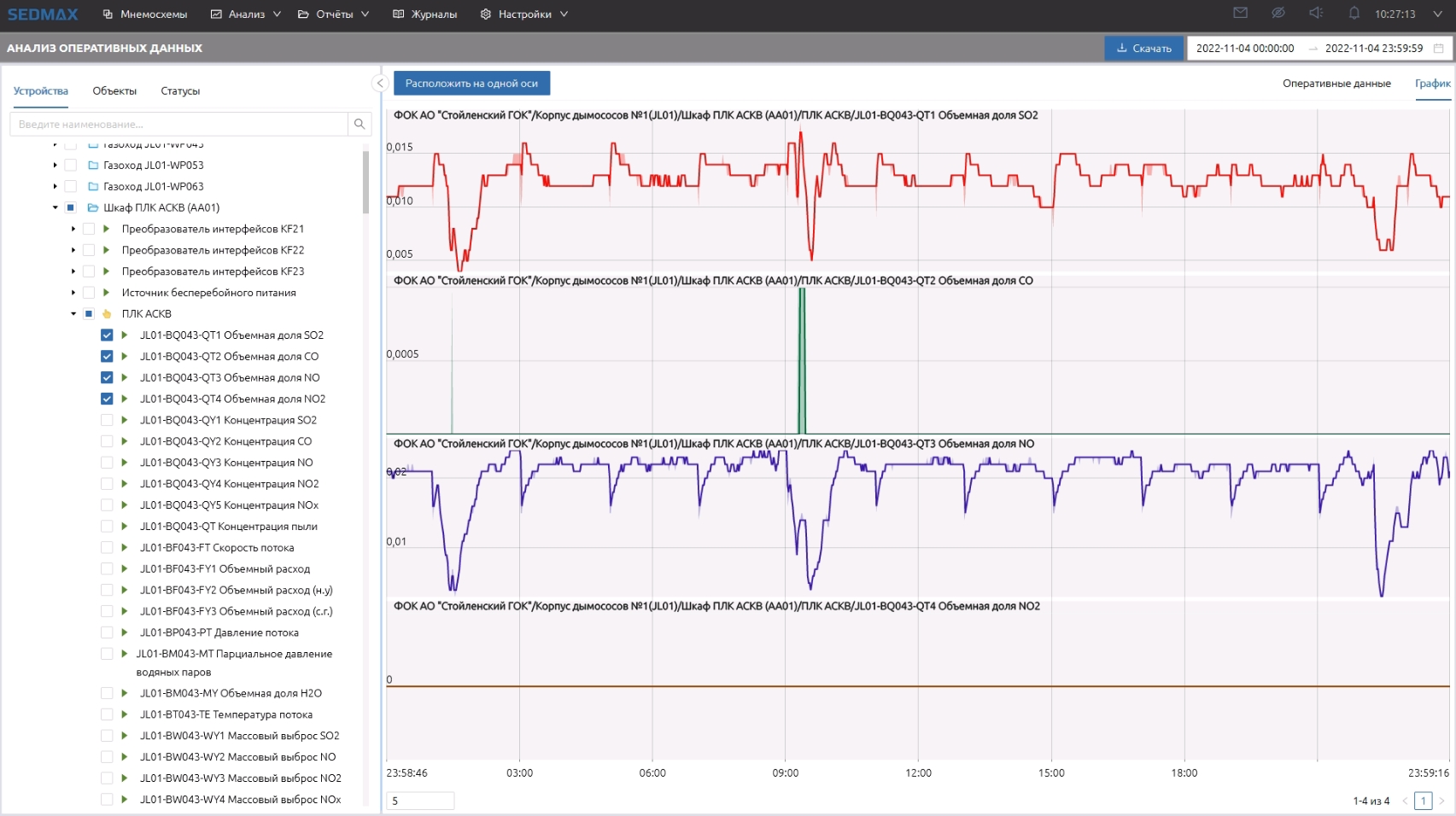

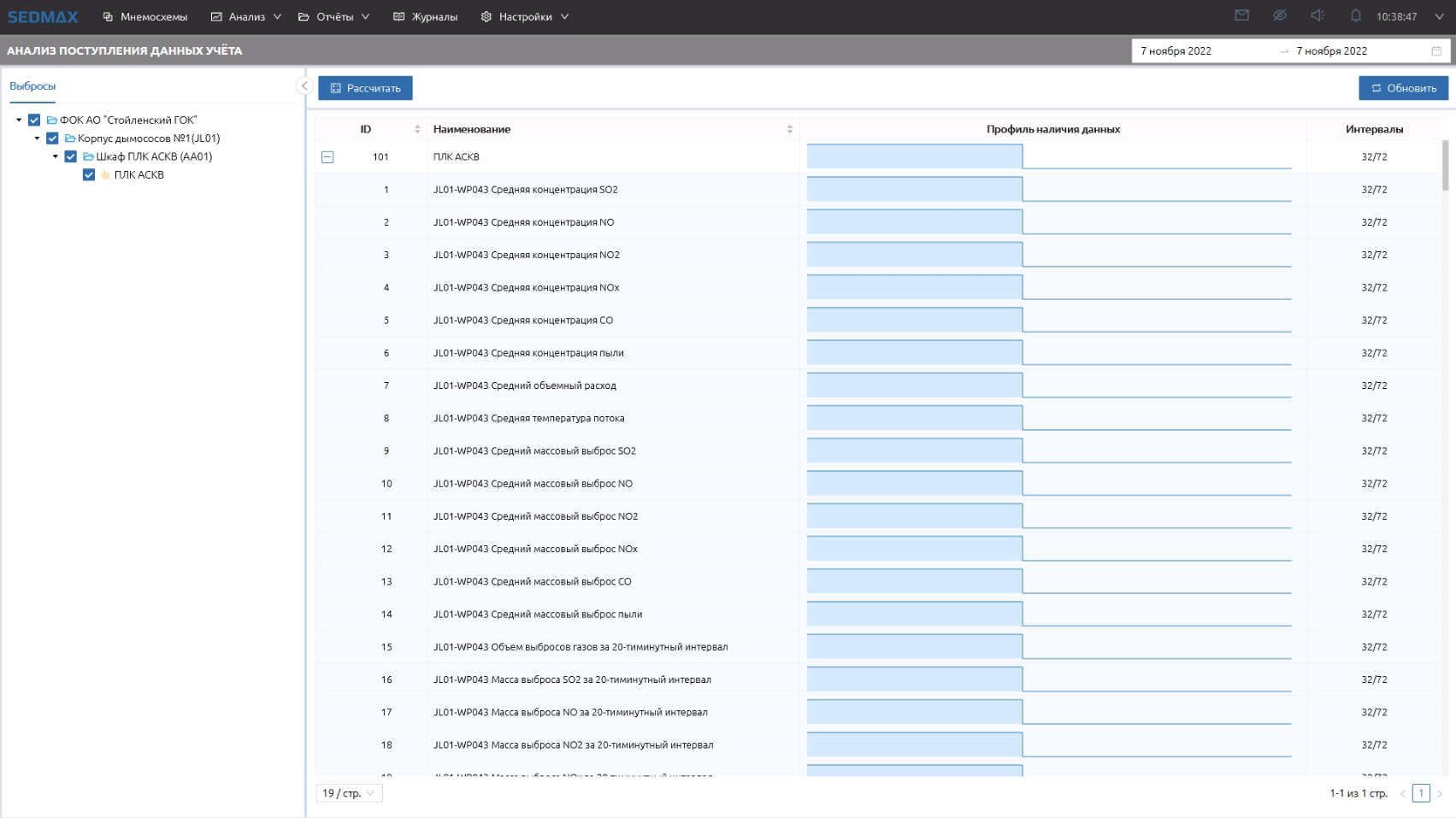

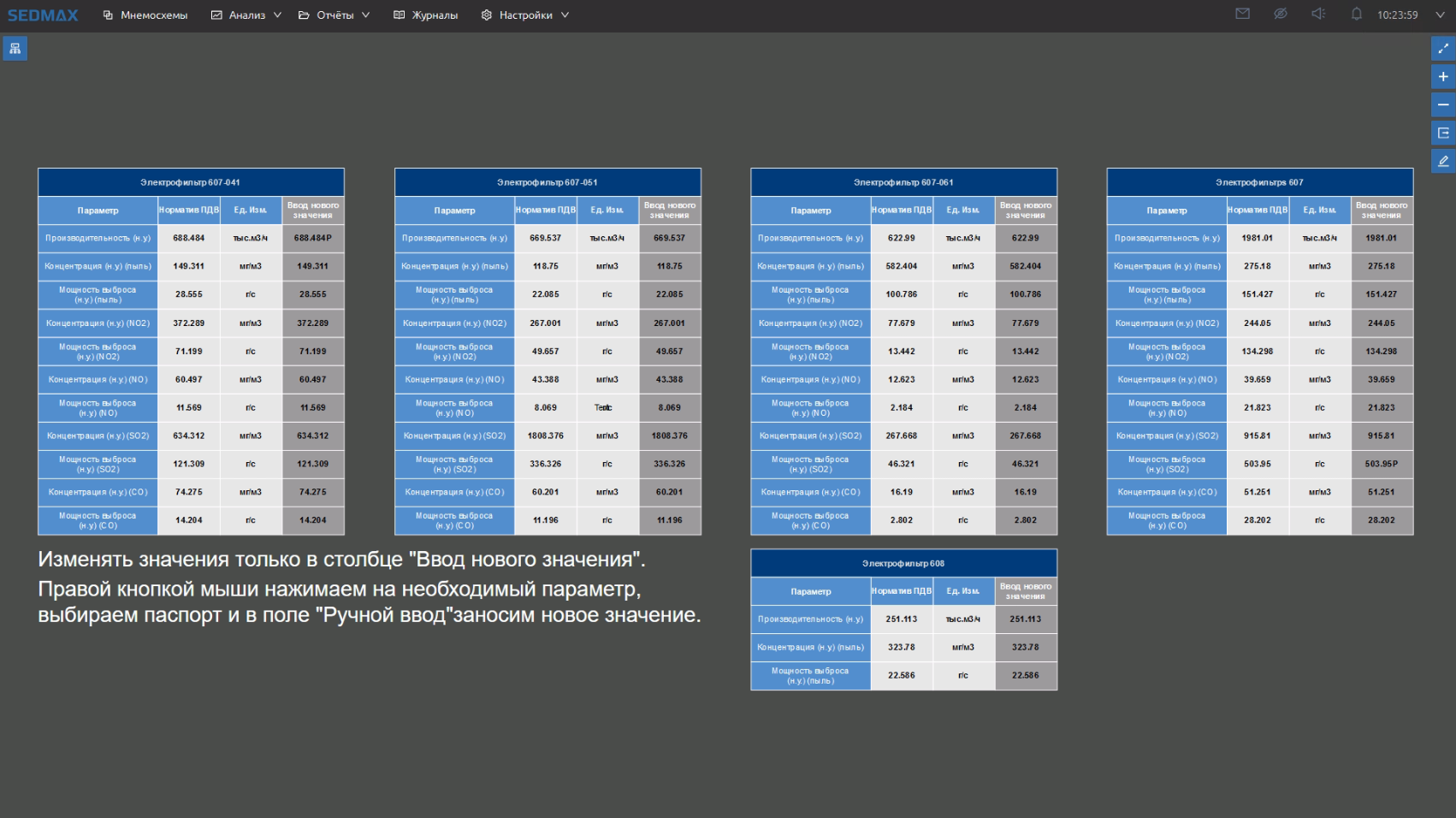

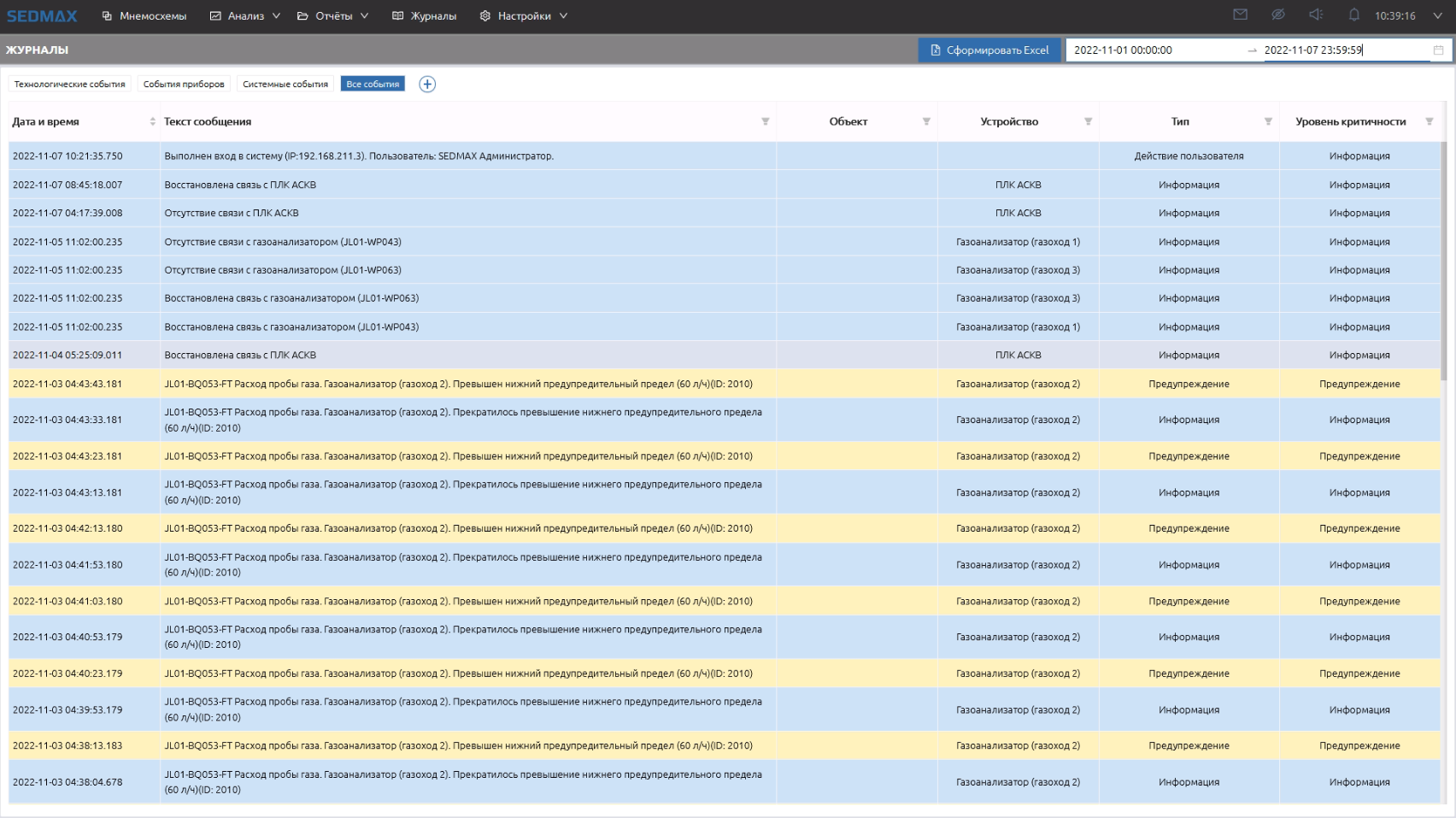

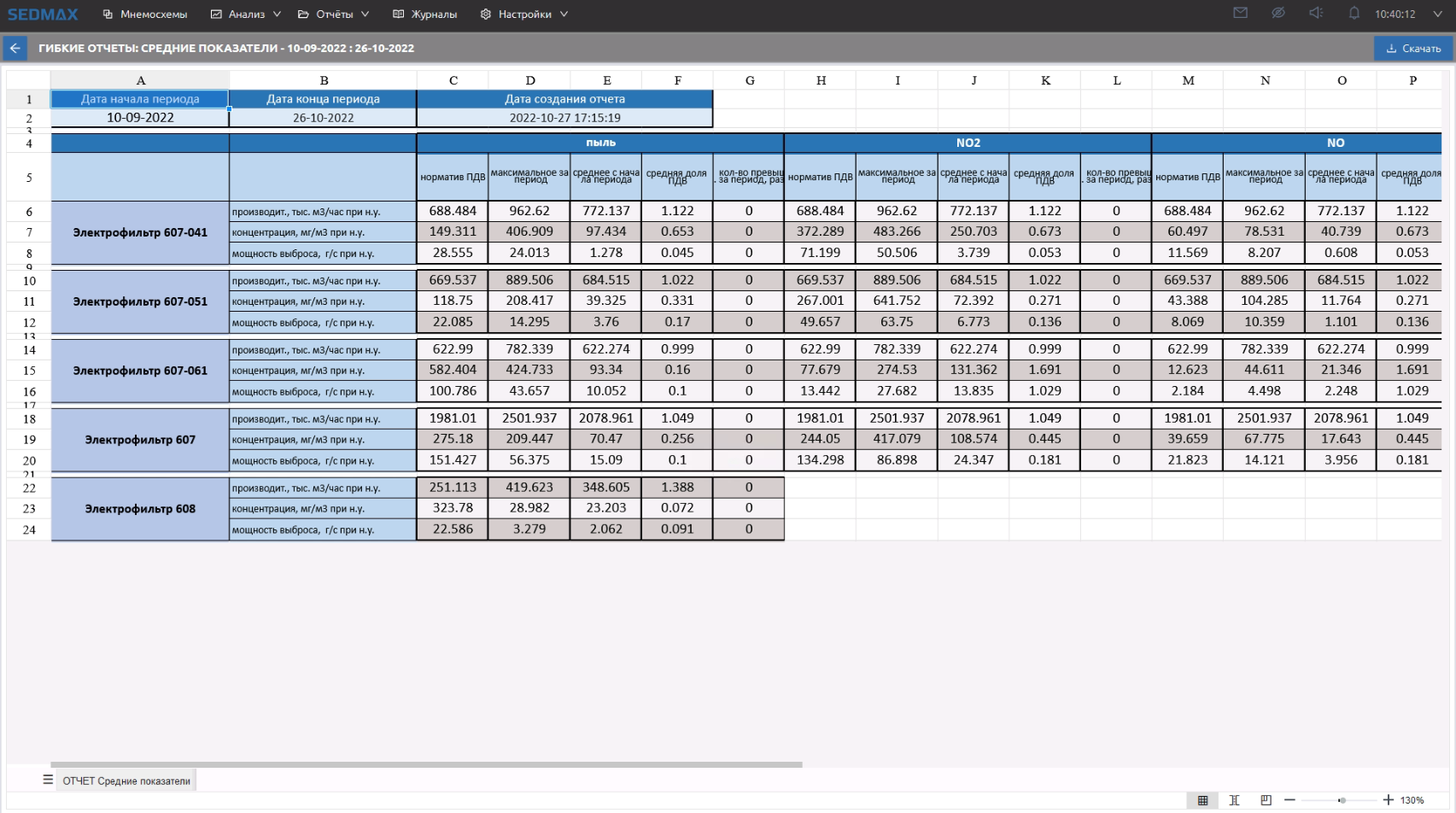

Скриншоты системы
