Профиль компании
Свободненская (ранее - Амурская) ТЭС – недавно построенная газовая электростанция в Амурской области, введена в эксплуатацию в 2021 году. Её назначение - обеспечивать один из крупнейших в мире Амурский газоперерабатывающий завод технологическим паром и электричеством.
Задачи и предпосылки
Расчёты за поставляемые энергоресурсы на момент ввода в эксплуатацию велись по показаниям на стороне ГПЗ. Для сверки расчётов или возможности вести расчёты по данным ТЭС необходимо было организовать узел учёта пара и возвратного конденсата на стороне станции. Помимо этого, стояла задача объединить разрозненные данные об энергоресурсах станции из локальных АСУ ТП.
Решение
На текущий момент система охватывает:
- 21 объект
- 58 узлов учёта тепловой энергии, теплоносителя, газа, пара, конденсата, водоснабжения и водоотведения
- 600+ параметров тепловой энергии, массы, объёма, температуры, давления и др.
Источники текущих и архивных данных SEDMAX:

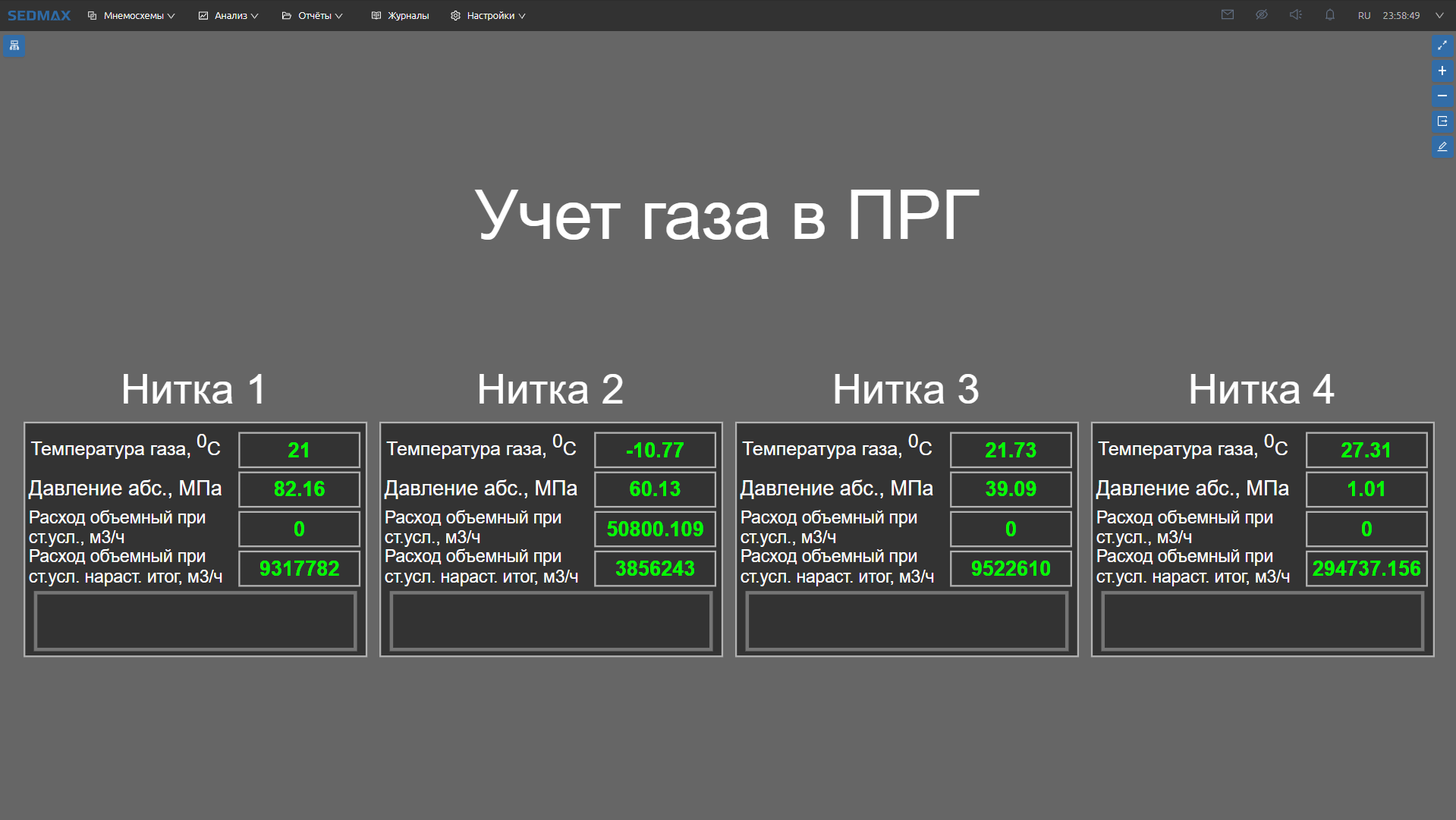

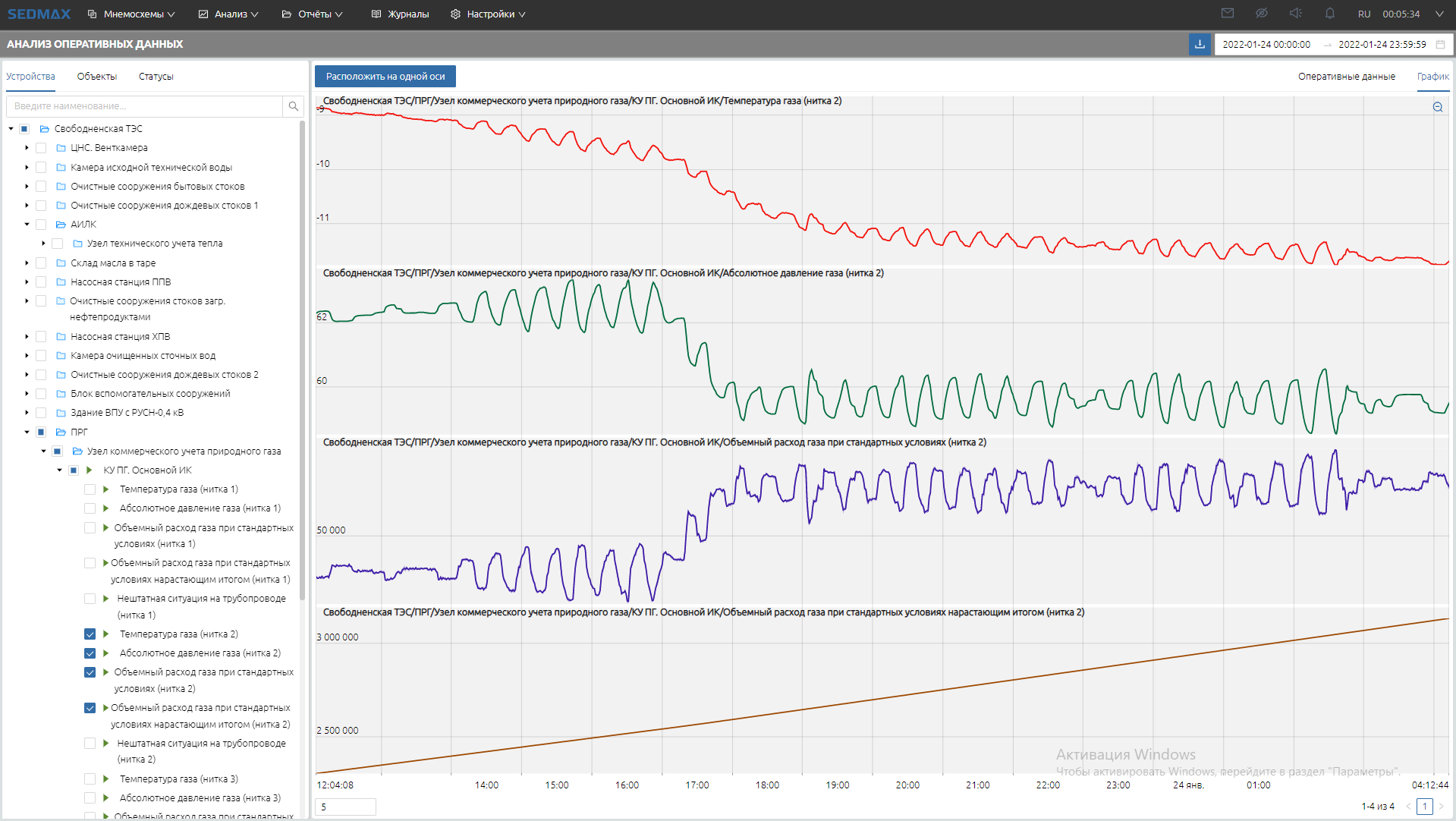

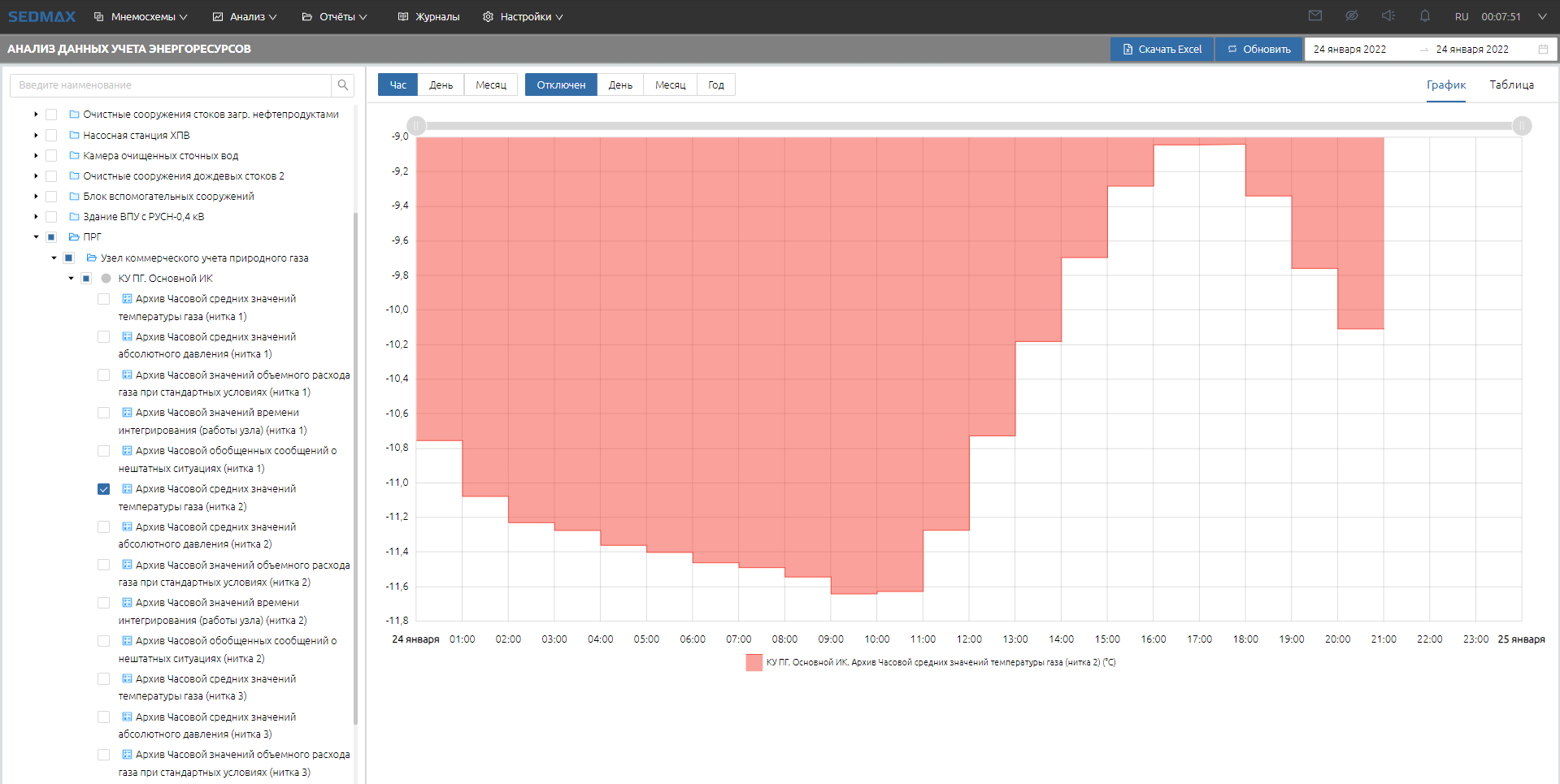

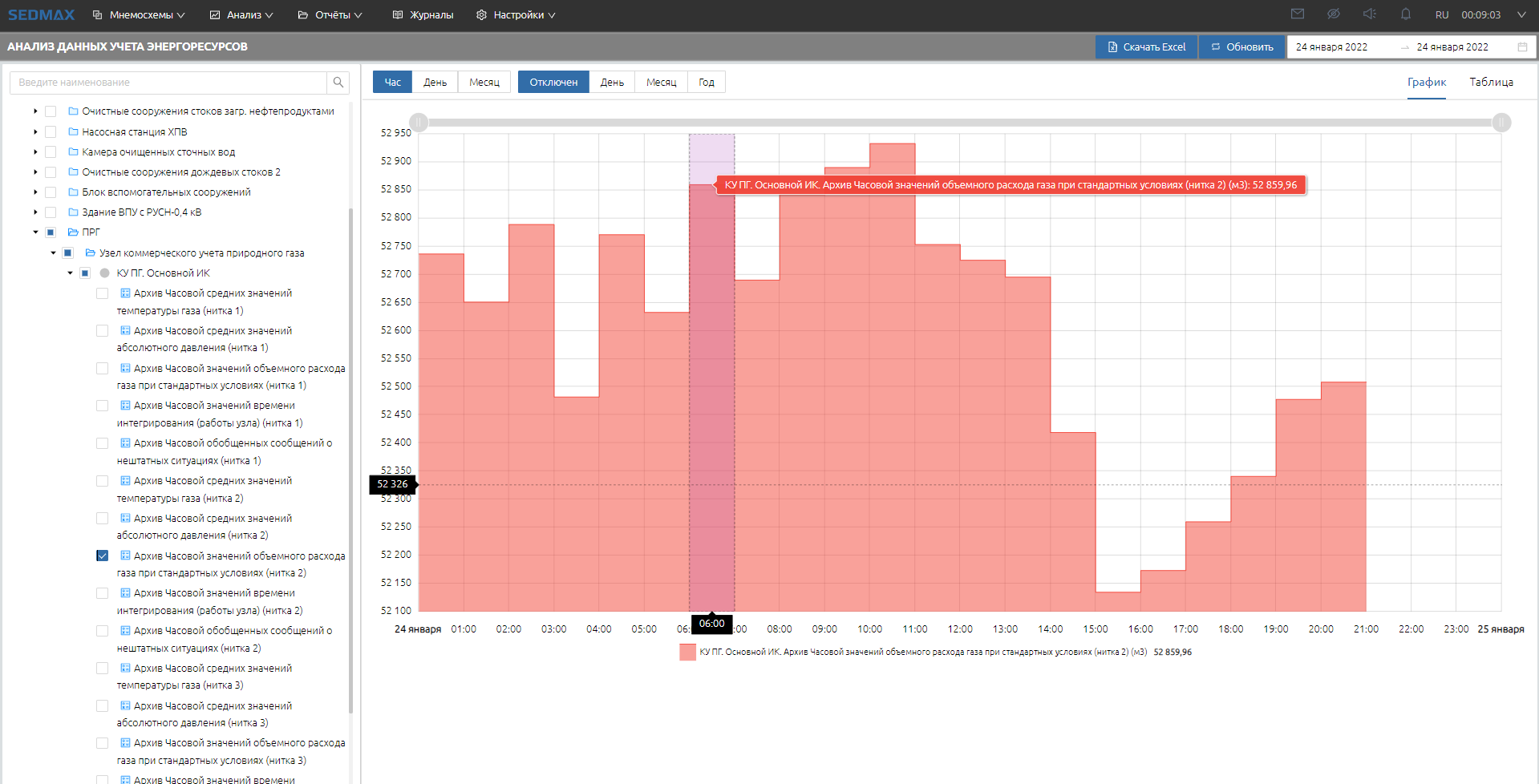

- корректоры СПГ761 и АСУ ТМО (ПТК Текон) (для удалённых объектов) - по природному газу

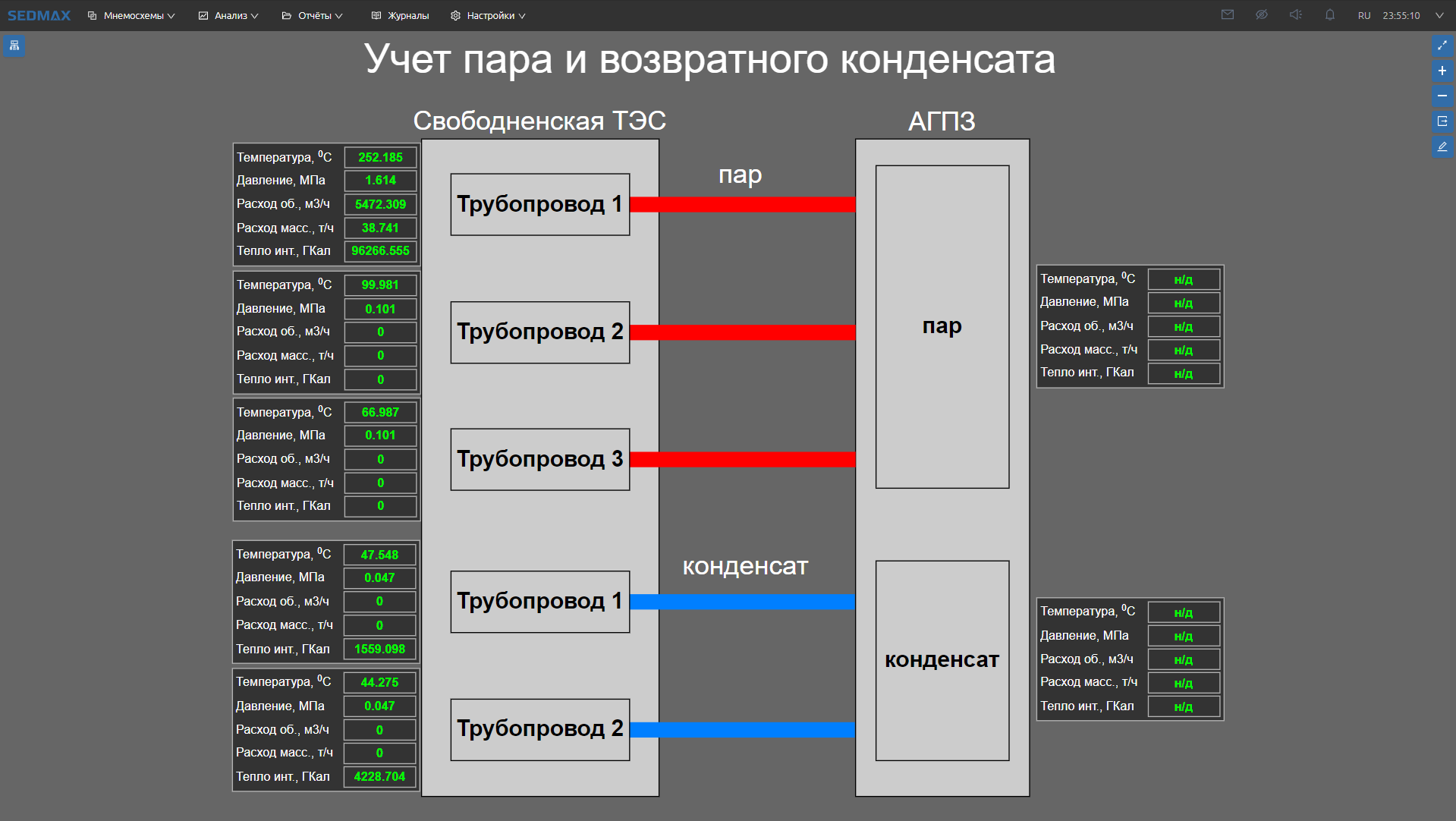

- преобразователи ТЭКОН-19 и АСУ ТМО (ПТК Текон) – по пару и возвратному конденсату от Амурского ГПЗ
- ТЭКОН-19, Пульсар-10, Метран-300, АСУ ТМО (ПТК Текон) – по воде (техническая, хозяйственно-питьевая, на нужды пожарного водопровода, обессоленная)

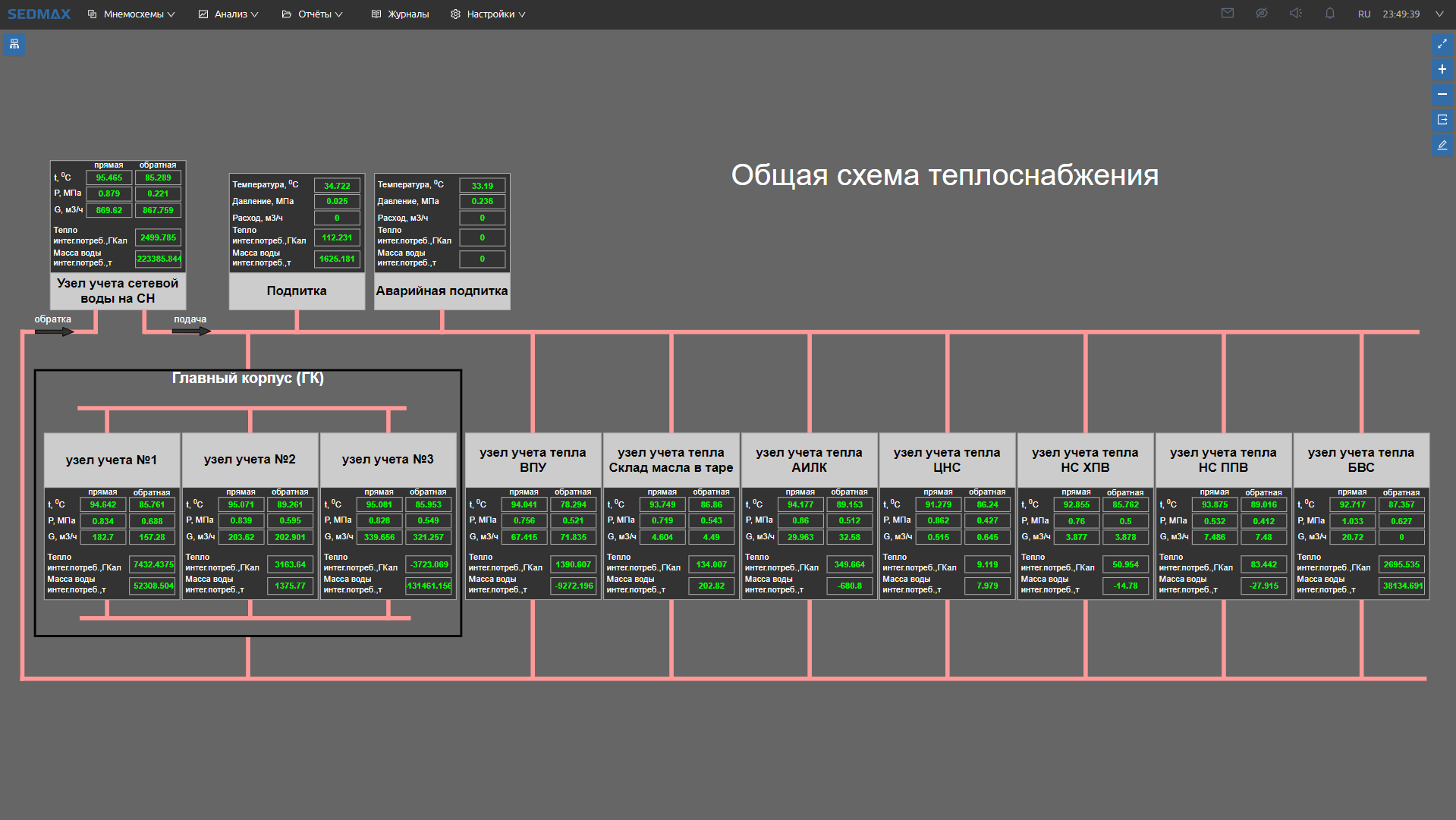

- ТЭКОН-19, АСУ ТМО (ПТК Текон) – по теплу (сетевая вода, подпитка сетевой воды, аварийная подпитка)
|
Учёт стоков

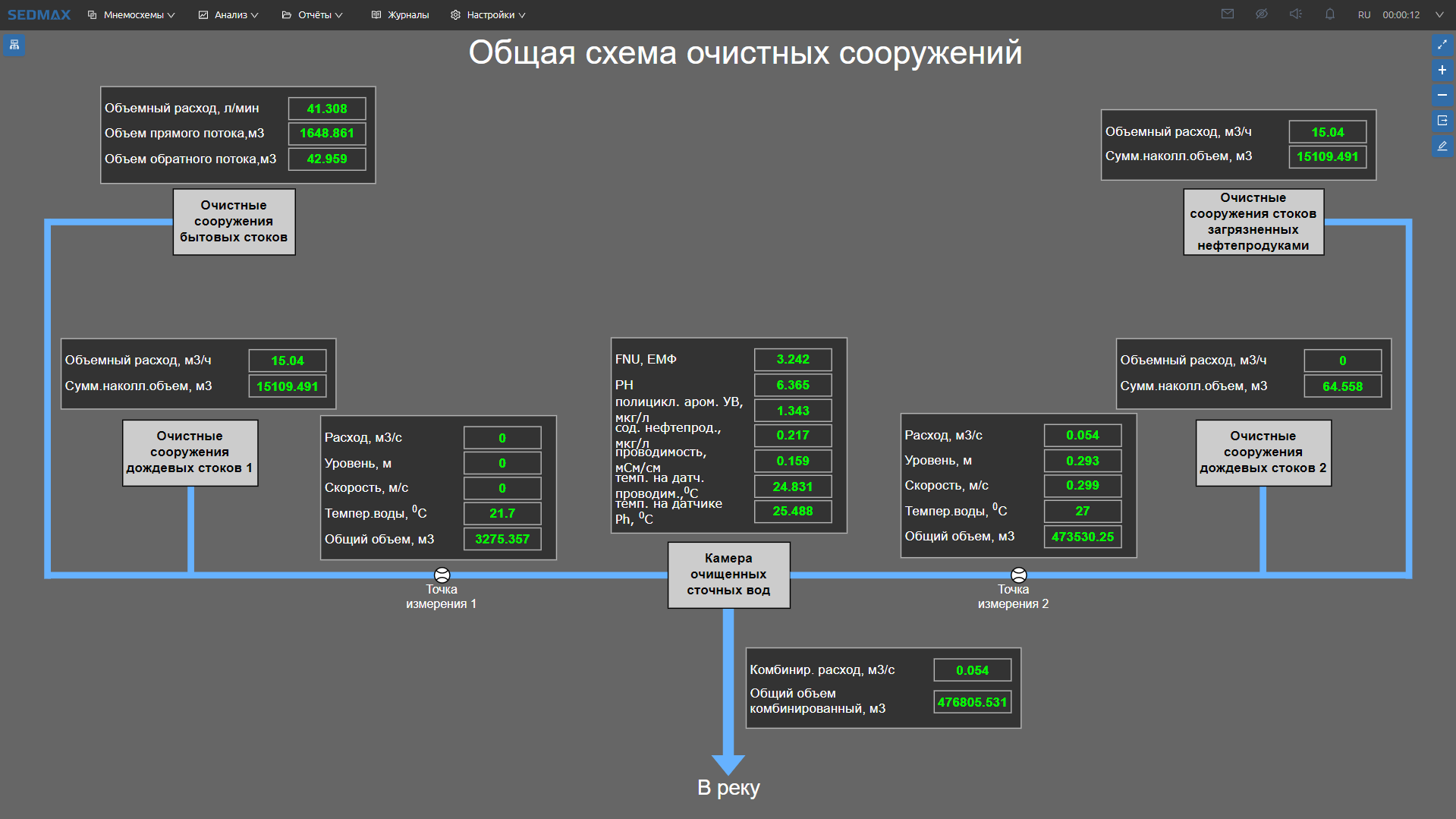

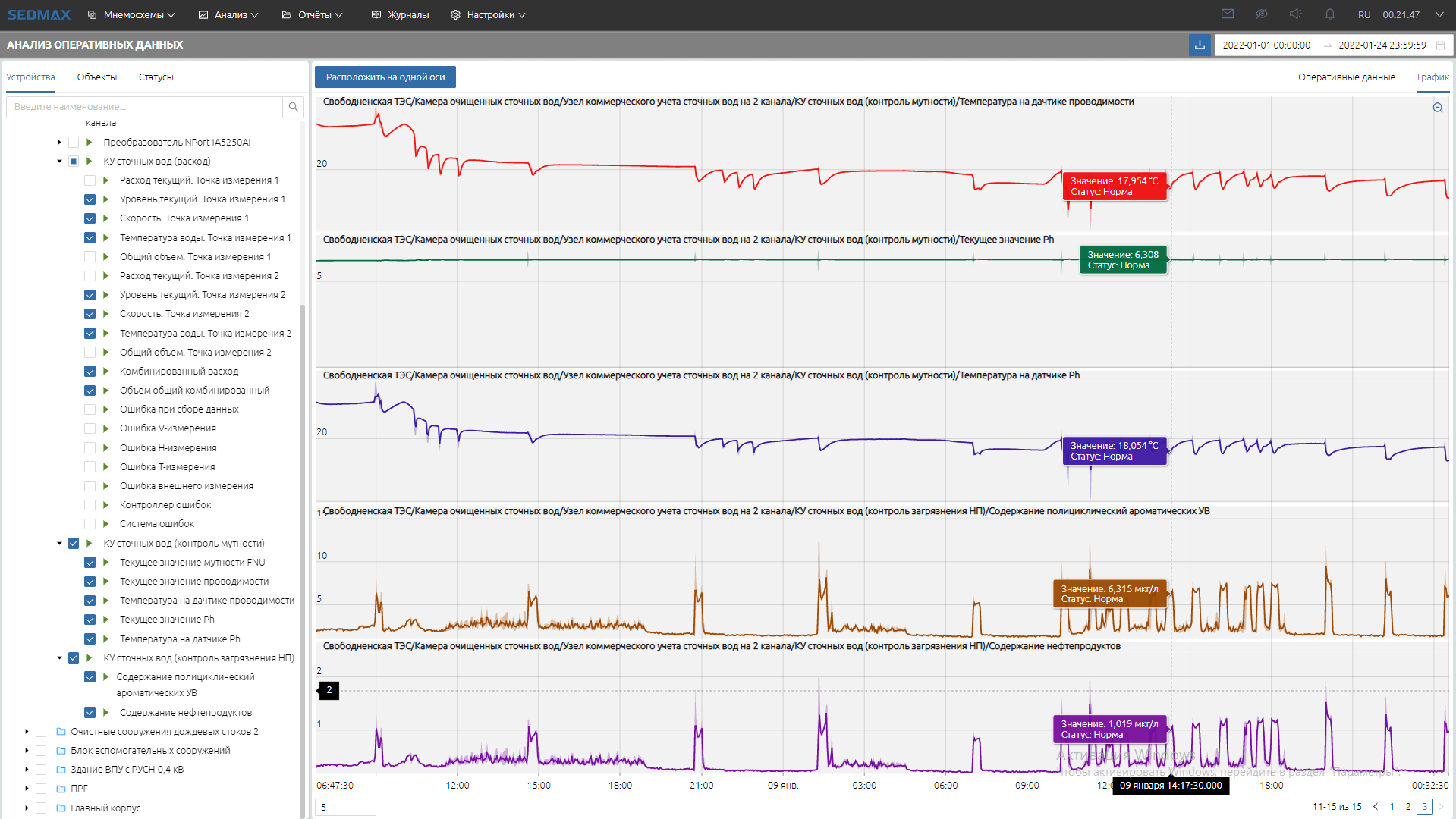

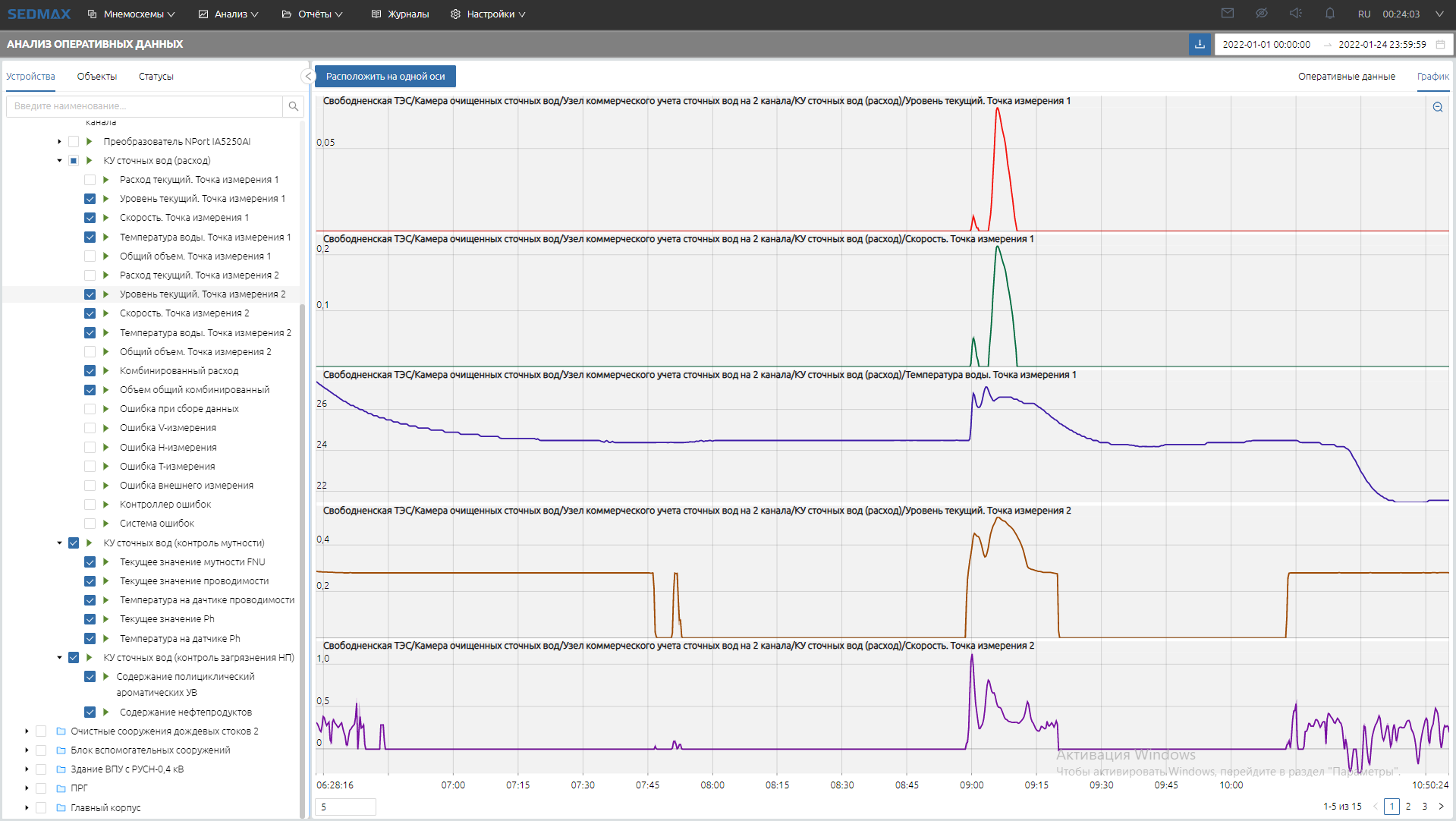

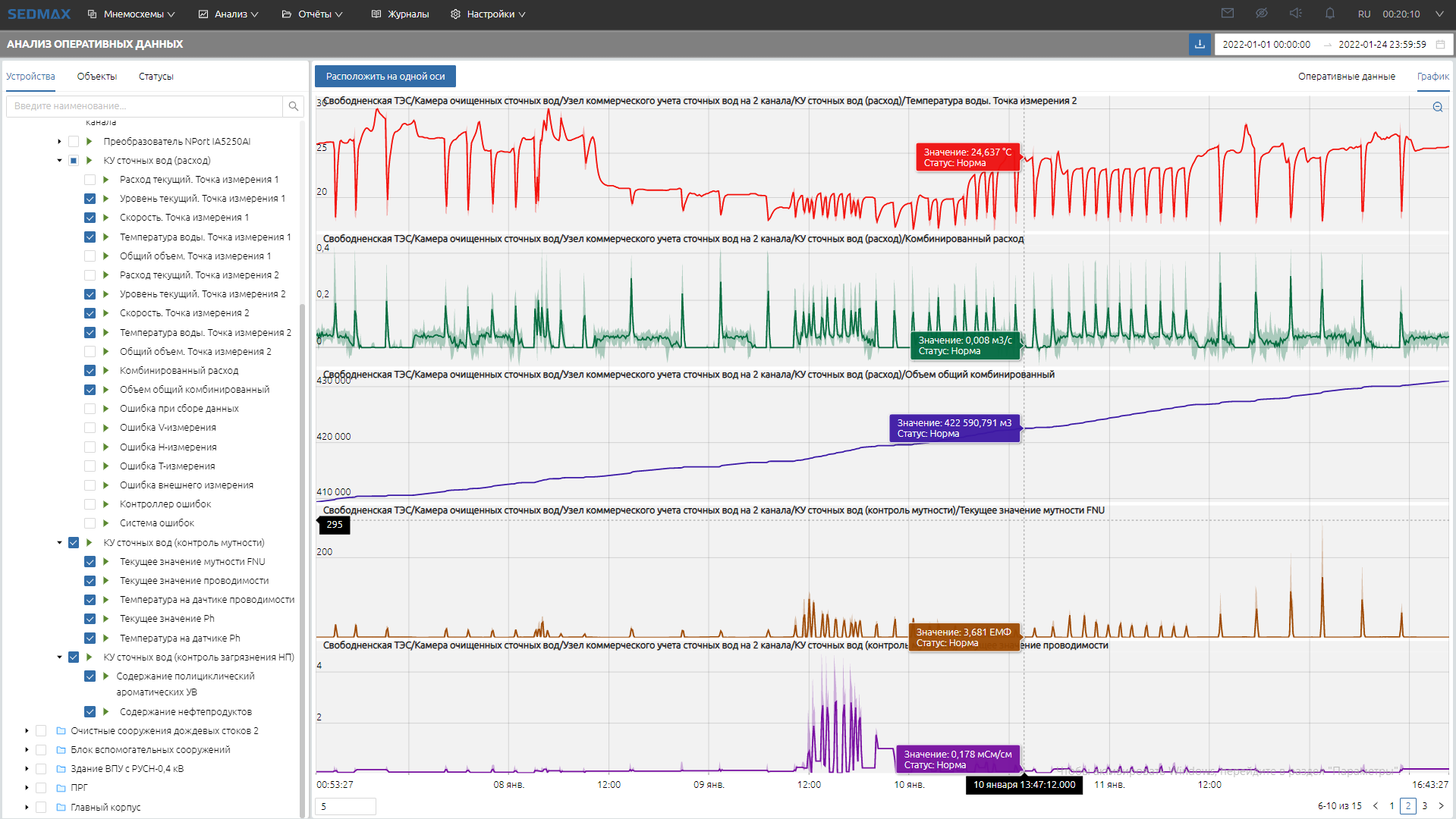

Особое место в системе занимает узел учёта стоков (очищенные дождевые, бытовые стоки, очищенные от нефтепродуктов, очищенные от нейтрализации стоков ВПУ).
|
В процессе проектирования АИИС КУР было принято решение интегрировать узлы учёта энергоресурсов (пар, конденсат) Амурского ГПЗ в SEDMAX Амурской ТЭС. Поскольку SCADA ГПЗ сможете передавать только текущие значения, часовые приращения расхода, объёма и массы будет вычислять SEDMAX.
Предварительные результаты проекта
В настоящий момент практическая польза системы – контроль правильности расчётов за поставляемые Амурскому ГПЗ энергоресурсы (пар).
Далее система как единый источник всех энерго-данных станет инструментом для анализа удельных затрат на единицу произведённой продукции, контроля потерь и рационального использования энергоресурсов.

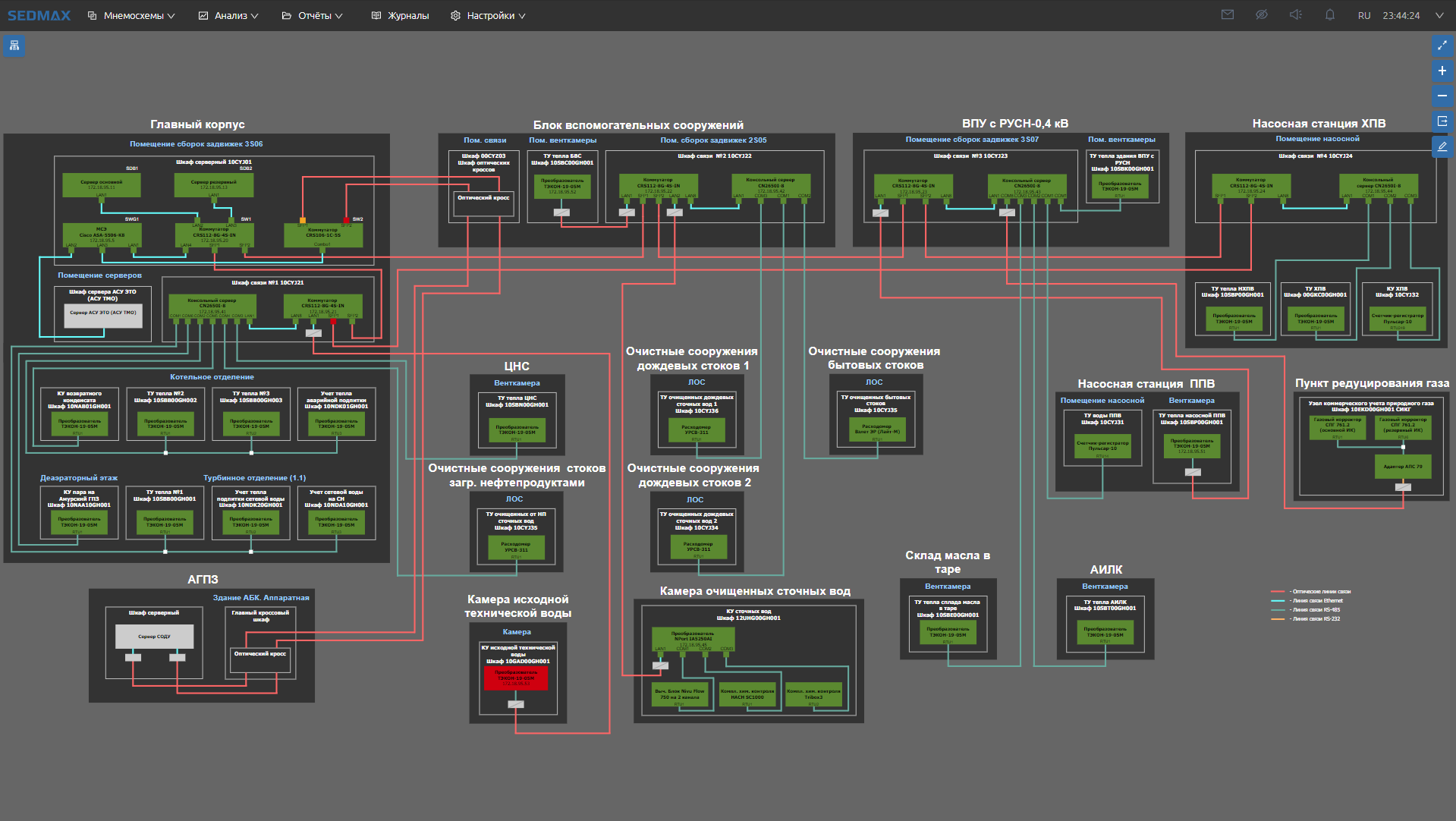

Новая система также позволяет службе ТАИ сопоставлять поведение локальных систем с единой системой АИИС КУР. Самодиагностика системы в SEDMAX даёт возможность своевременно реагировать на сбои и поддерживать достоверность данных.

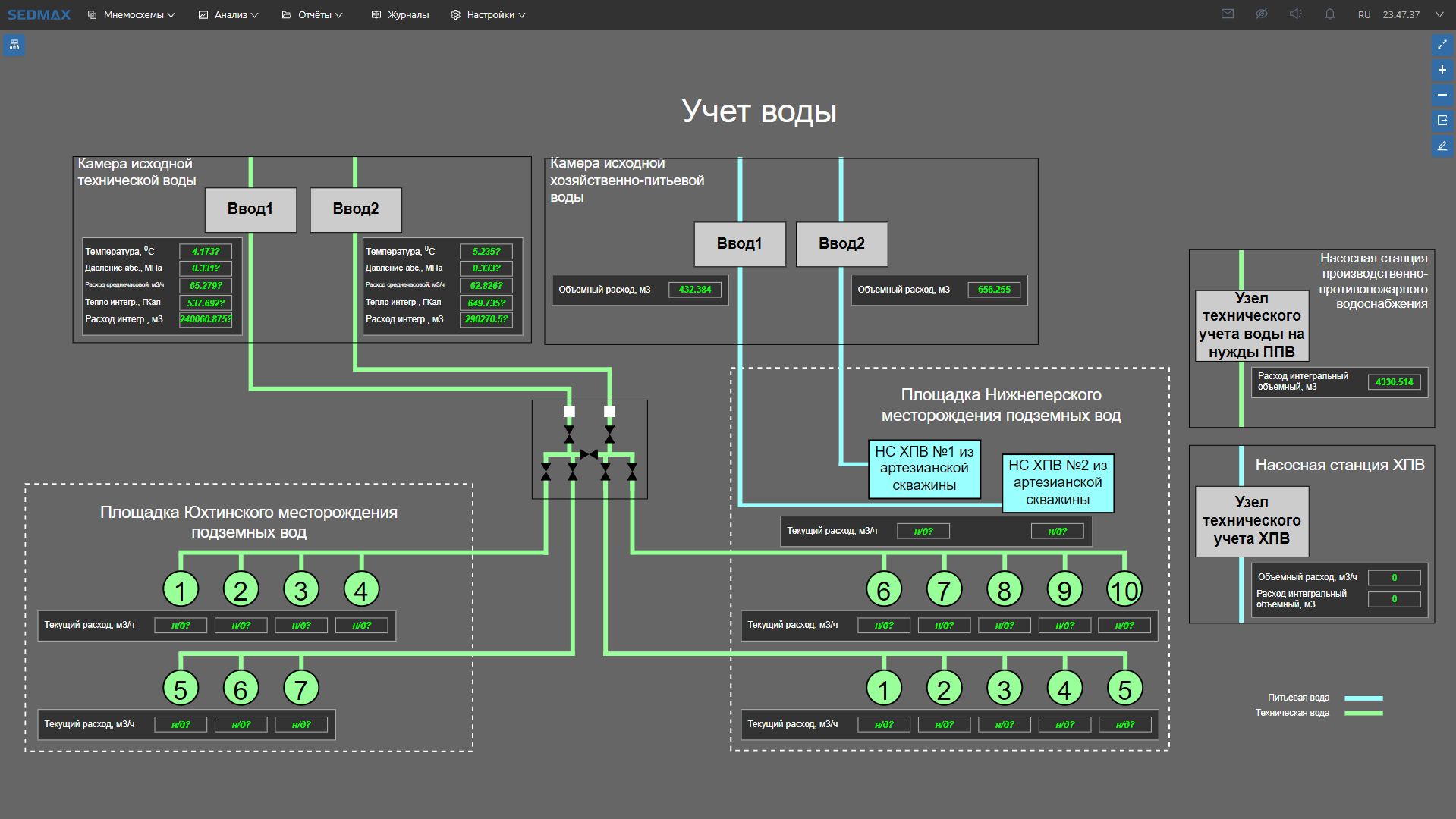

Скриншоты системы
