Профиль компании

Таганрогский металлургический завод (ТАГМЕТ) - один из крупнейших в России заводов по производству трубной продукции и стали. Входит в Трубную металлургическую компанию (ТМК).

С момета слияния с ТМК в 2002 году на заводе ведётся масштабная модернизация производственных мощностей, и на текущий момент ТАГМЕТ - один из самых современных заводов в мире.

Проблемы и задачи

Текущая система технического учёта эксплуатировалась с 1999 года и существенно физически и морально устарела:

  • достигла предела технической возможности добавления новых точек учёта электроэнергии;

  • была несовместима с операционными системами, используемыми на Тагмете;

  • не отвечала современным требованиям погрешности измерений;

  • не позволяла быстро строить и выгружать отчёты и предоставлять доступ к базе данных всем заинтересованным сотрудникам;

  • некоторое используемое в АСТУЭ оборудование было снято с производства.

По результатам анализа рынка и конкурса между пятью решениями (SEDMAX, АльфаЦЕНТР, КТС Энергия+, Энергосфера, Энфорс) было принято решение установить программный комплекс SEDMAX в качестве специализированного ПО верхнего уровня АСТУЭ.

Решение и функции SEDMAX

Проектом предусмотрена автоматизация 8 объектов (РУ, ПС), 125 присоединений.

  • Верхний уровень: SEDMAX (АСТУЭ, сбор и отображение мгновенных значений полной суммарной мощности). 500 тегов, 1500 каналов учёта электроэнергии, ~20 АРМ с дальнейшим увеличением по мере необходимости

  • Нижний уровень: СЭТ-4ТМ (02, 03)

Функции SEDMAX:

  • сбор данных с приборов учёта;

  • хранение информации;

  • универсальный генератор отчётов (архивы за произвольный интервал, расчёт расхода по показаниям и профилю за произвольный интервал);

  • формирование гибких отчётных форм с выгрузкой данных в формат Excel;

  • синхронизация системного времени приборов учёта;

  • работа с журналами событий;

  • ведение единого времени в системе;

  • диагностика системы с формированием событий на основе опроса счётчиков раз в 15 с.

Предварительные результаты

Поскольку в SEDMAX заведена на текущий момент четверть точек учёта, энергетики ТАГМЕТа пользуется параллельно двумя системами. Но уже этого достаточно, чтобы оценить изменения в повседневной работе:

  • Доступ к SEDMAX через web-браузер – привычно, а, значит, удобно;

  • Не надо тратить время и изучать инструкции и руководства, чтобы установить клиентское ПО;

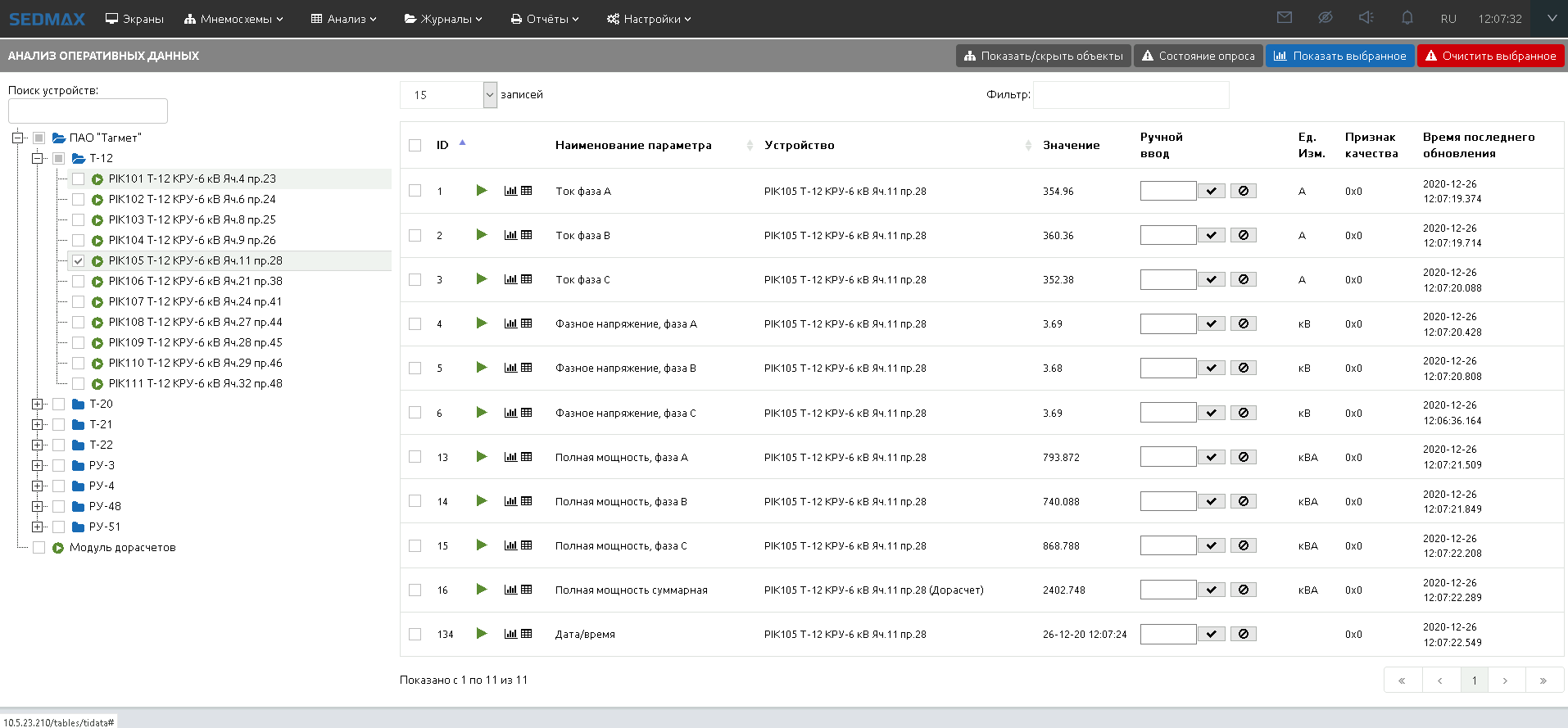

  • В рамках системы учёта мы дополнительно вывели на дашборд «Анализ оперативных данных» текущие значения полных суммарных мощностей по присоединениям, что даёт возможность оценивать загруженность и резерв мощности отдельных ПС, что, в свою очередь, позволяет:
    • оперативно управлять нагрузкой
    • оптимально распределять загруженность ПС
    • распределять нагрузку между ПС
    • эффективно загружать производство без риска превышения разрешенной максимальной мощности
  • Гибкие отчёты SEDMAX о фактических максимумах почасового потребления позволяют заранее тестировать потребление дополнительной нагрузки и формировать наиболее точные почасовые прогнозные заявки технологов на будущий период;
  • Самодиагностика системы раз в 15 с. позволяет оперативно восстанавливать связь со счетчиками.

В перспективе SEDMAX обеспечит реализацию единой аппаратно-программной платформы завода для расширения функций АСТУЭ (диспетчеризация, контроль параметров электроэнергии, учёт электроэнергии и других энергетических ресурсов) и дальнейшего создания полноценной системы диспетчеризации и управления без установки дополнительных программных продуктов, а также интеграцию существующих разрозненных локальных систем управления учёта и передачу информации во внешние системы.

Отзыв

<...> на верхнем уровне установлен новый сервер с программным комплексом SEDMAX, который обеспечивает реализацию единой аппаратно-программной платформы на предприятии для расширения функций АСТУЭ (диспетчеризация, контроль параметров электроэнергии, учёт электроэнергии и других энергетических ресурсов) и дальнейшего создания полноценной системы диспетчеризации и управления.

Помимо необходимых функций, полноценная самодиагностика системы учёта позволяет оперативно восстанавливать связь с приборами. Мониторинг полной мощности по присоединениям даёт возможность оценивать загруженность и резерв мощности отдельных ПС <...>
Главный энергетик АО "ТАГМЕТ" Е.В. Богданов

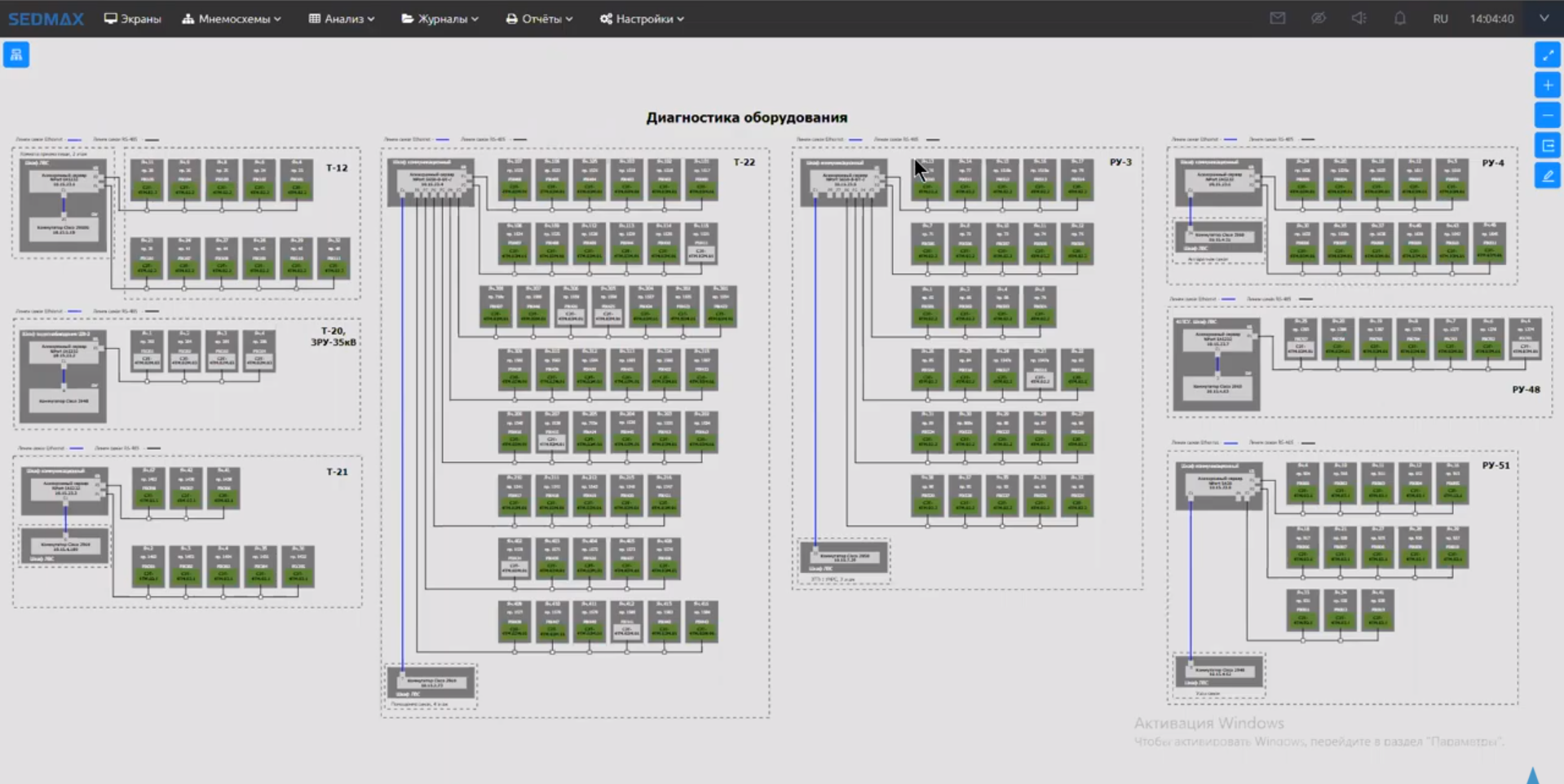

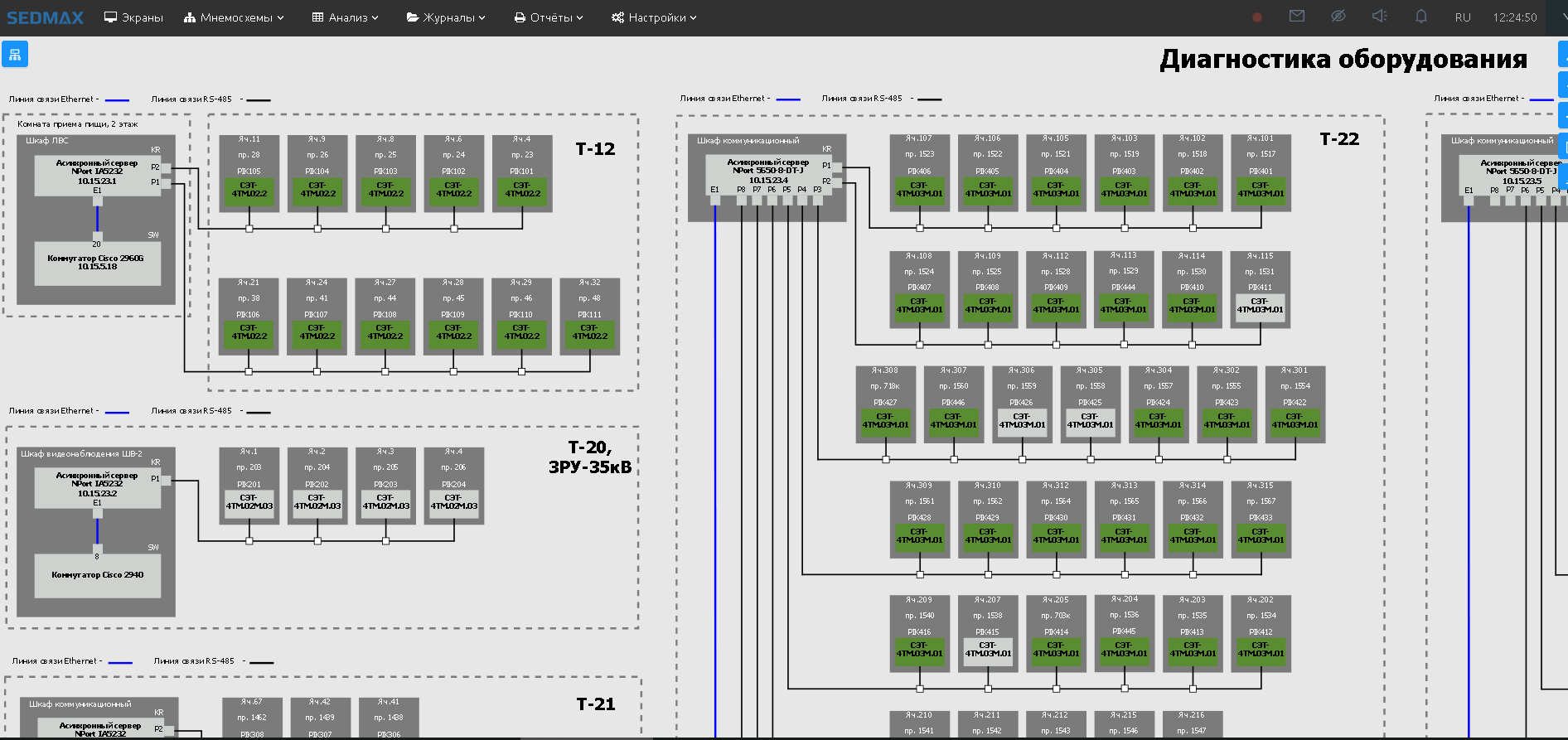

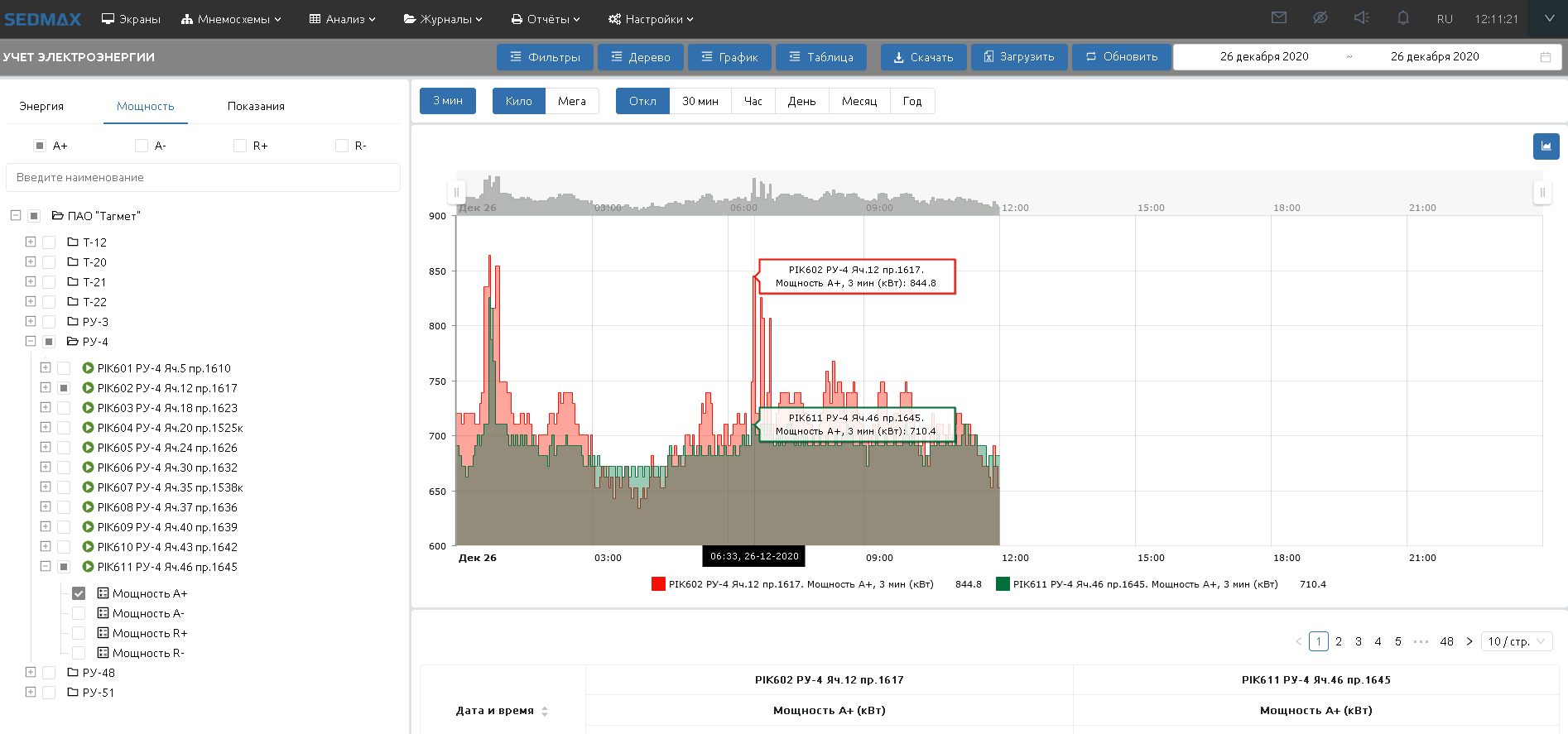

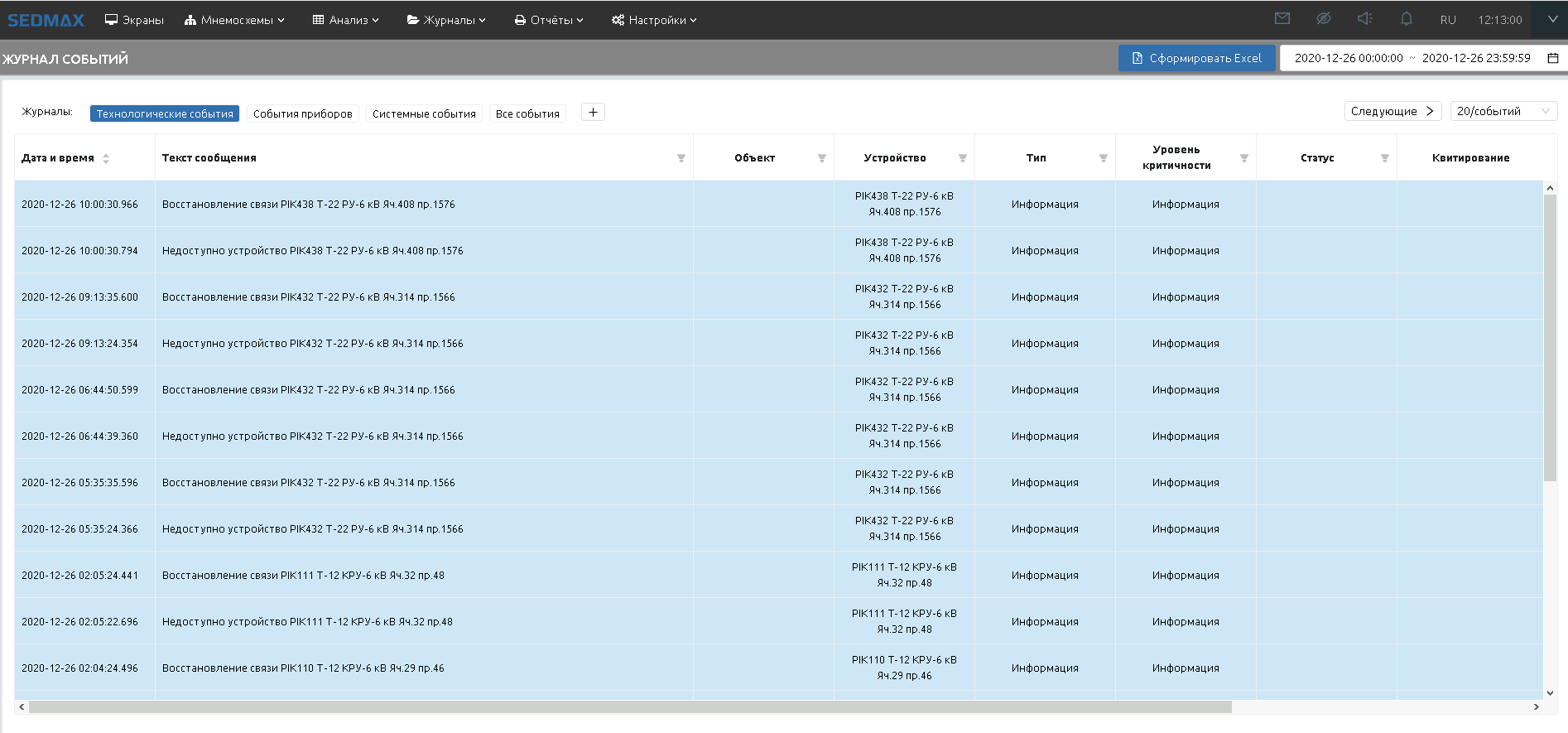

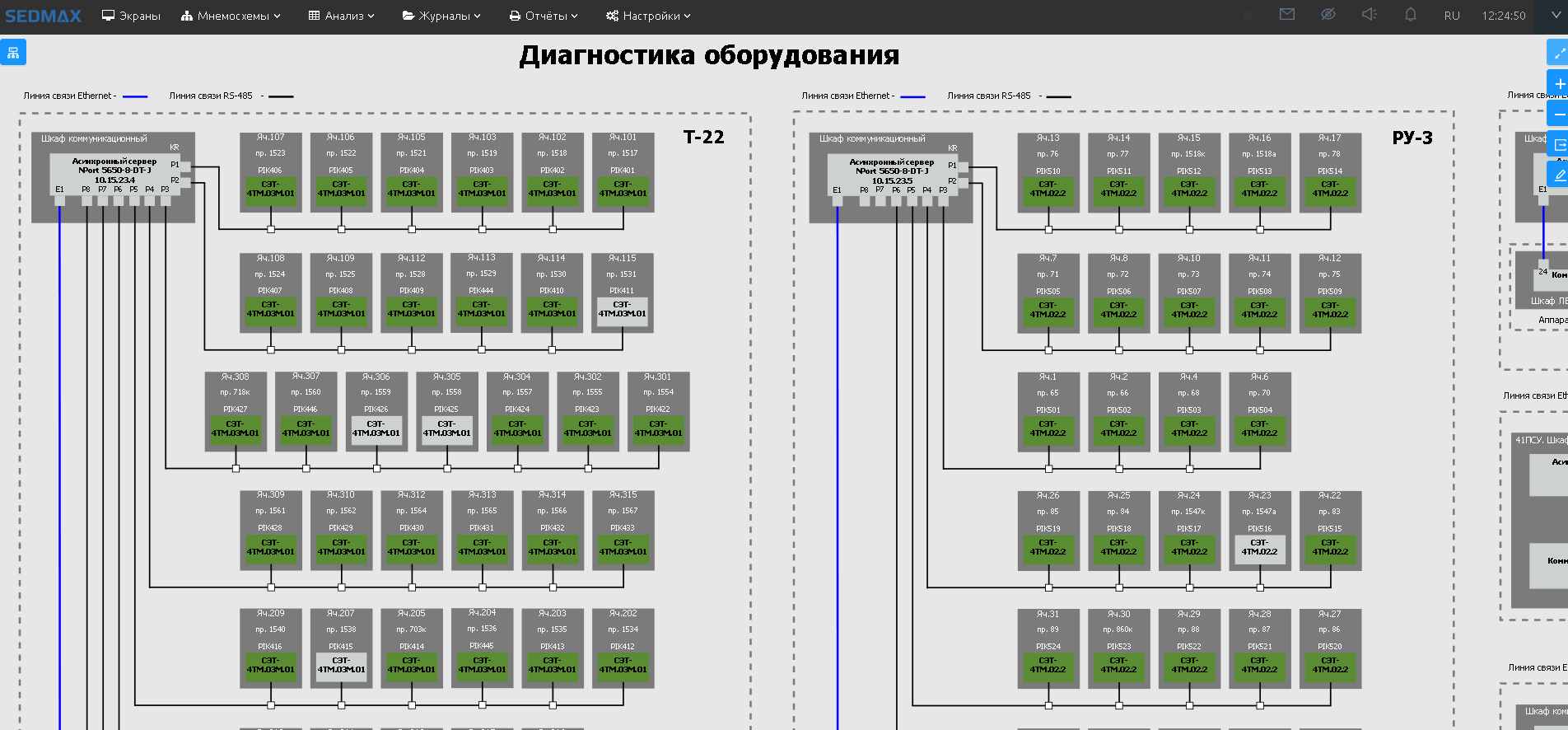

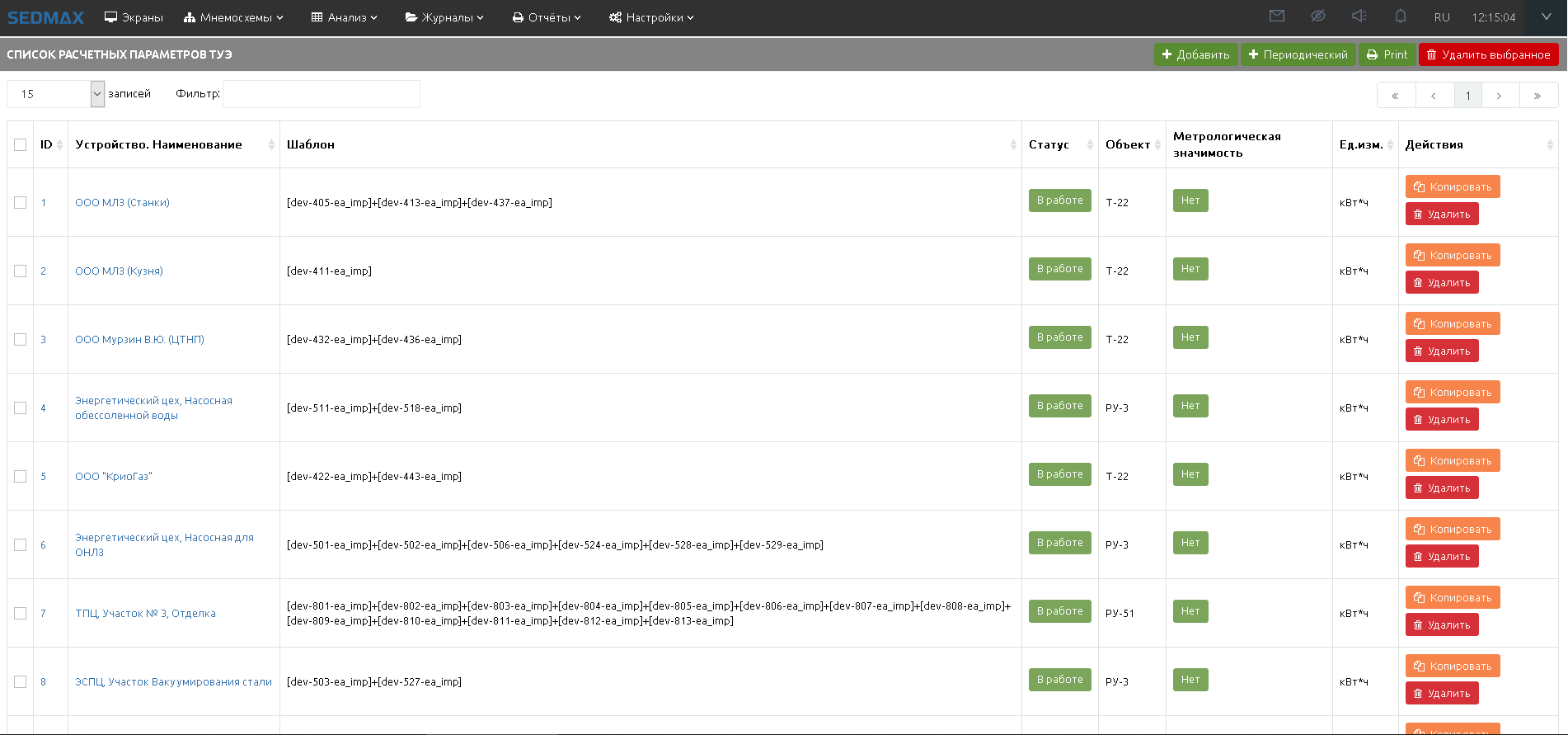

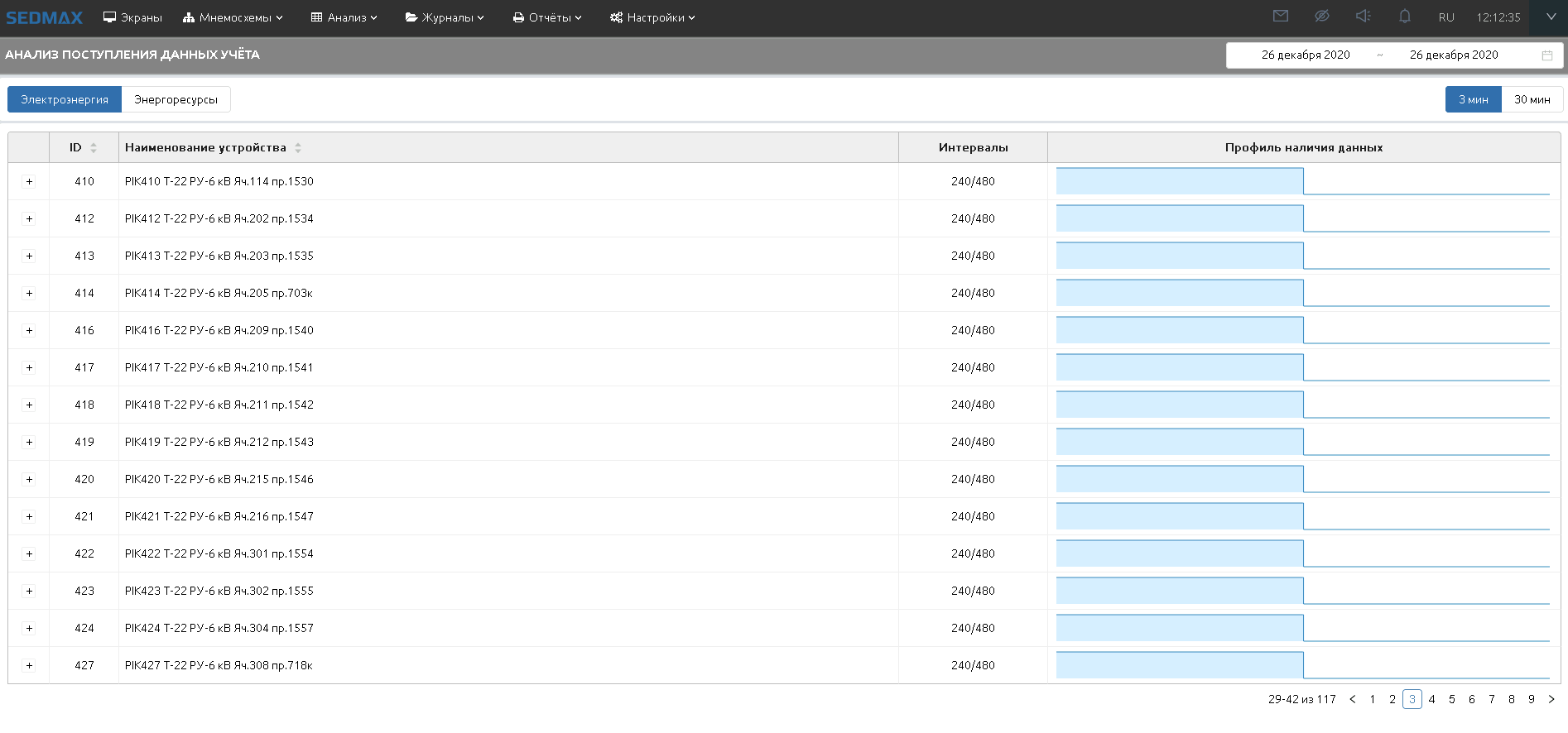

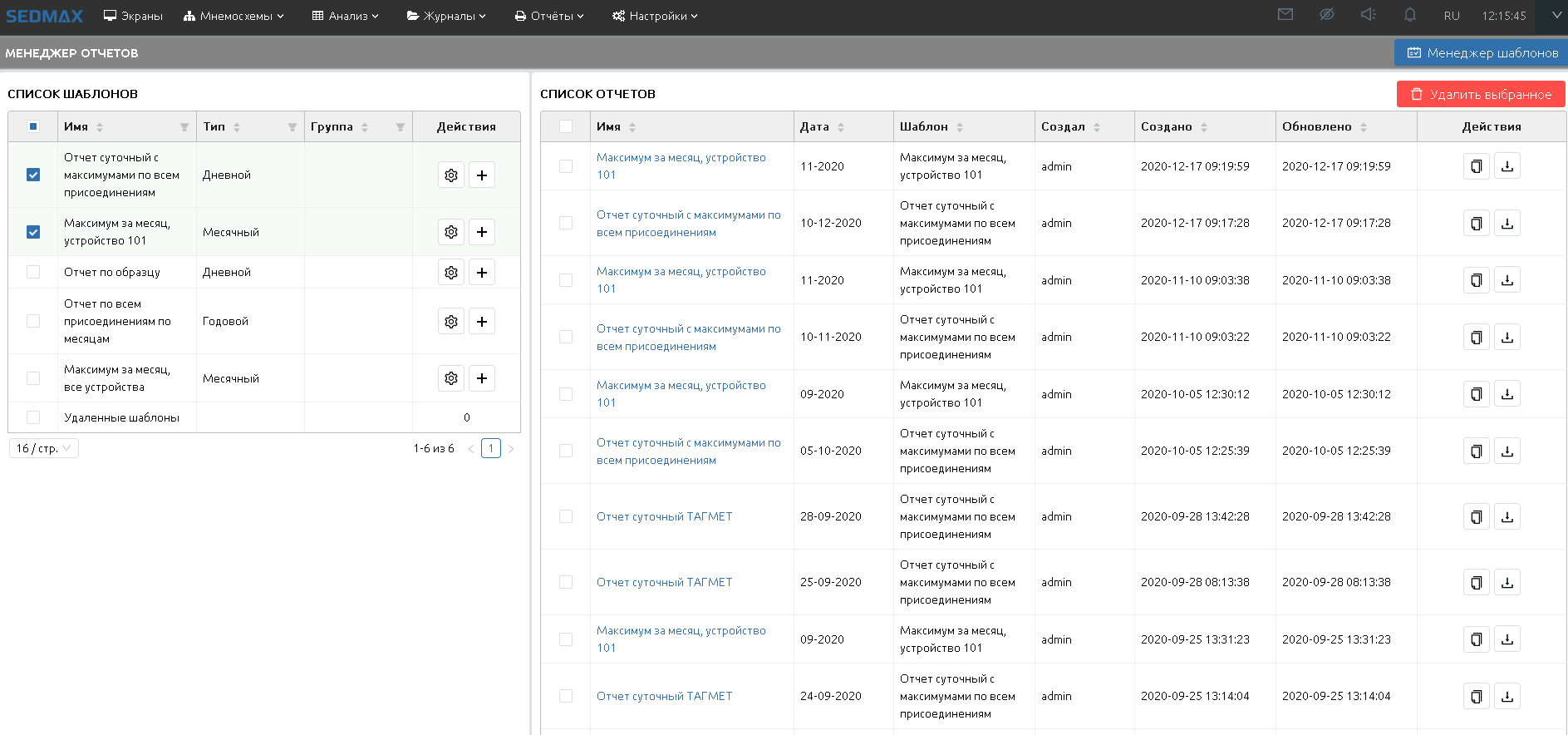

Скриншоты системы
