Профиль компании

Завод «Тяжмаш» - одно из крупнейших машиностроительных предприятий в России, основанное в 1941 г. Предприятие занимается разработкой и изготовлением дробильно-размольного, топливоприготовительного, транспортирующего оборудования, оборудования для АЭС, ГЭС и наземных стартовых комплексов космодромов.

Предпосылки проекта

  • Комплексное обновление главных понизительных подстанций, всех распределительных пунктов и цеховых подстанций в соответствии с планом технического перевооружение системы электроснабжения предприятия

  • Необходимость обновления диспетчерского щита и наделения его функциями телеуправления

  • Проблема регулярного обесточивания технологического оборудования на различных участках в условиях круглосуточного производства

Задачи проекта

  • Уменьшение времени реагирования и ликвидации аварии в сети электроснабжения завода

  • Создание современного диспетчерского инструмента для наблюдения за режимами работы электрооборудования и предотвращения аварий

  • Обеспечение дистанционного отключения коммутационных аппаратов в чрезвычайных ситуациях

  • Автоматическое протоколирование переключений и срабатывания защит

Функции SEDMAX

  • Обеспечение одновременного отображения на видеостене диспетчерского центра в режиме реального времени положения более 1100 коммутационных аппаратов

  • Обеспечение просмотра трендов более 2400 контролируемых параметров, настройка правил автоматического реагирования на их изменения

  • Сбор и архивное хранение событий и данных, полученных с интеллектуальных счетчиков, блоков релейных защит и цифровых блоков ввода-вывода

  • Персонализация и ведение журналов доступа в АСДУЭ

  • Дистанционное управление блоками релейной защиты

  • Аварийная и предупредительная сигнализация критических событий на мнемосхеме видеостены с миганием и звуковым сопровождением

Состав системы:

Верхний уровень:

  • Программная платформа SEDMAX

Нижний уровень:

  • Микропроцессорное устройство релейной защиты БМРЗ

  • Измерительный преобразователь SATEC EM133

  • Измерительный преобразователь SATEC BFMII

  • Счетчик электроэнергии СЭТ-4ТМ.03

Особенности проекта

  • Моделирование и согласование мнемосхемы видеостены на этапе проектирования АСДУЭ

  • Монтаж видеостены и прорисовка на мнемосхеме всех подстанций завода с возможностью ручного изменения положений коммутационных аппаратов до начала работ по автоматизации. Протоколирование ручных переключений

  • Поэтапная автоматизация подстанций и постепенный переход от ручного к автоматическому режиму работы видеостены

Результаты

  • Достигнуто принципиально другое качество наблюдения за состоянием сети электроснабжения завода

  • Отображение на мнемосхеме видеостены сразу всех объектов и устройств до окончания технического перевооружения энергосистемы завода

  • Создан инструмент для оперативного телеуправления коммутационными аппаратами ячеек

  • Автоматическая журнальная фиксация событий и переключений

  • Быстрая идентификация аварийных энергообъектов и участков

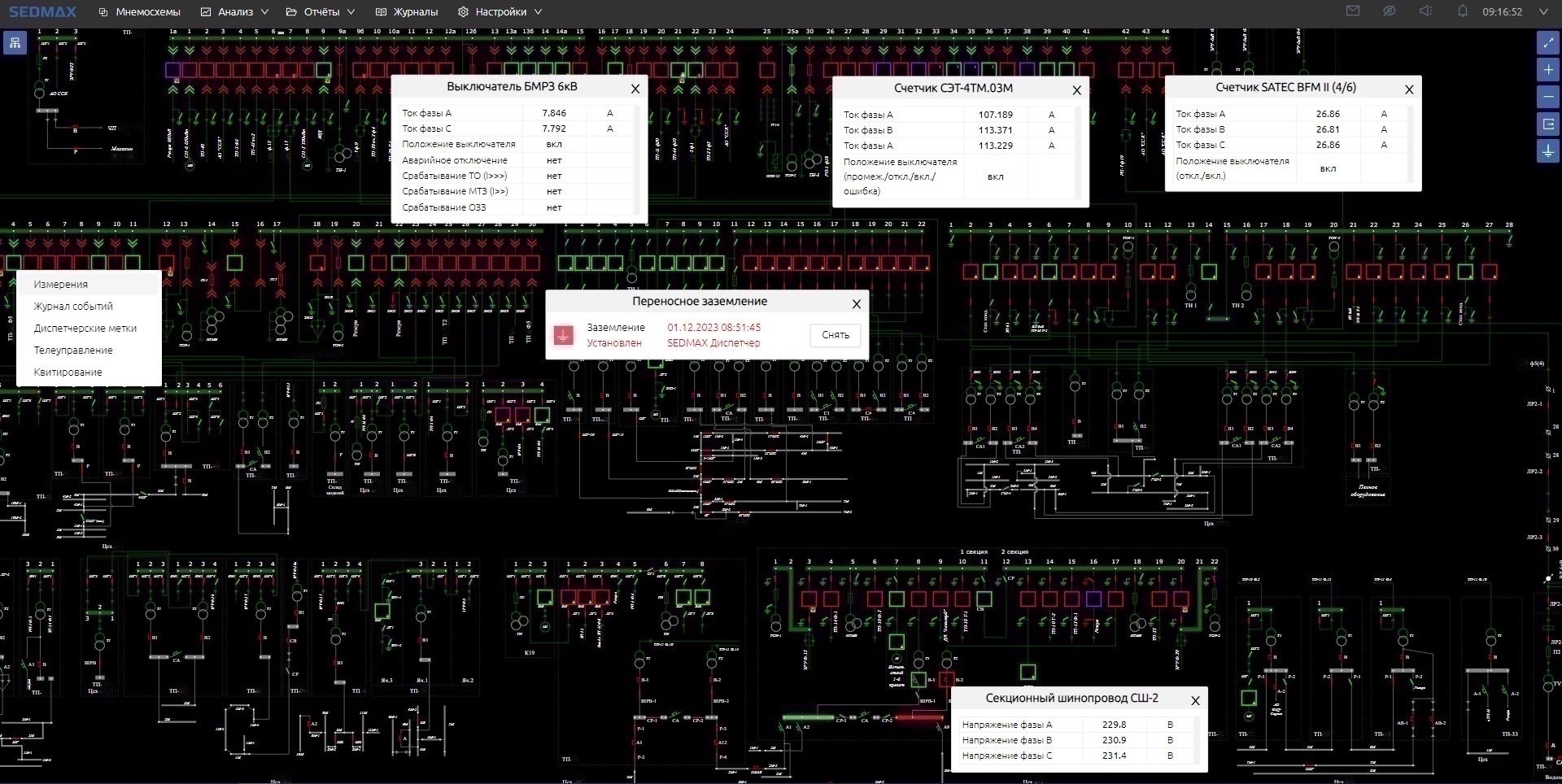

Скриншоты системы
