В SEDMAX появился наглядный инструмент, отражающий отклонения напряжения всех устройств на одной диаграмме - диаграмме CBEMA (кривая ITIC).

Справочно:

Диаграмма CBEMA отражает способность электрооборудования выдерживать отклонения напряжения от номинального в зависимости от амплитуды и длительности этих отклонений согласно стандарту IEEE 446 ANSI. Эта устойчивость делится на три зоны:

1. Зона безопасной работы электрооборудования («зона нормального функционирования»)

2. Зона недопустимого перенапряжения («запрещённая зона эксплуатации»)

3. Зона провалов напряжения («отсутствуют повреждения оборудования»)

Например, повышенное в 5 раз (500%) напряжение в течение 100 мкс находится в сегменте нормального функционирования (не приведёт к выходу из строя оборудования), а при 3 мс допускается перенапряжение не более 20% от номинального.

Анализ данных качества электроэнергии через диаграмму CBEMA – это быстрый способ увидеть, какие отклонения напряжения допустимы, а какие отклонения критичны и могут привести к поломке.

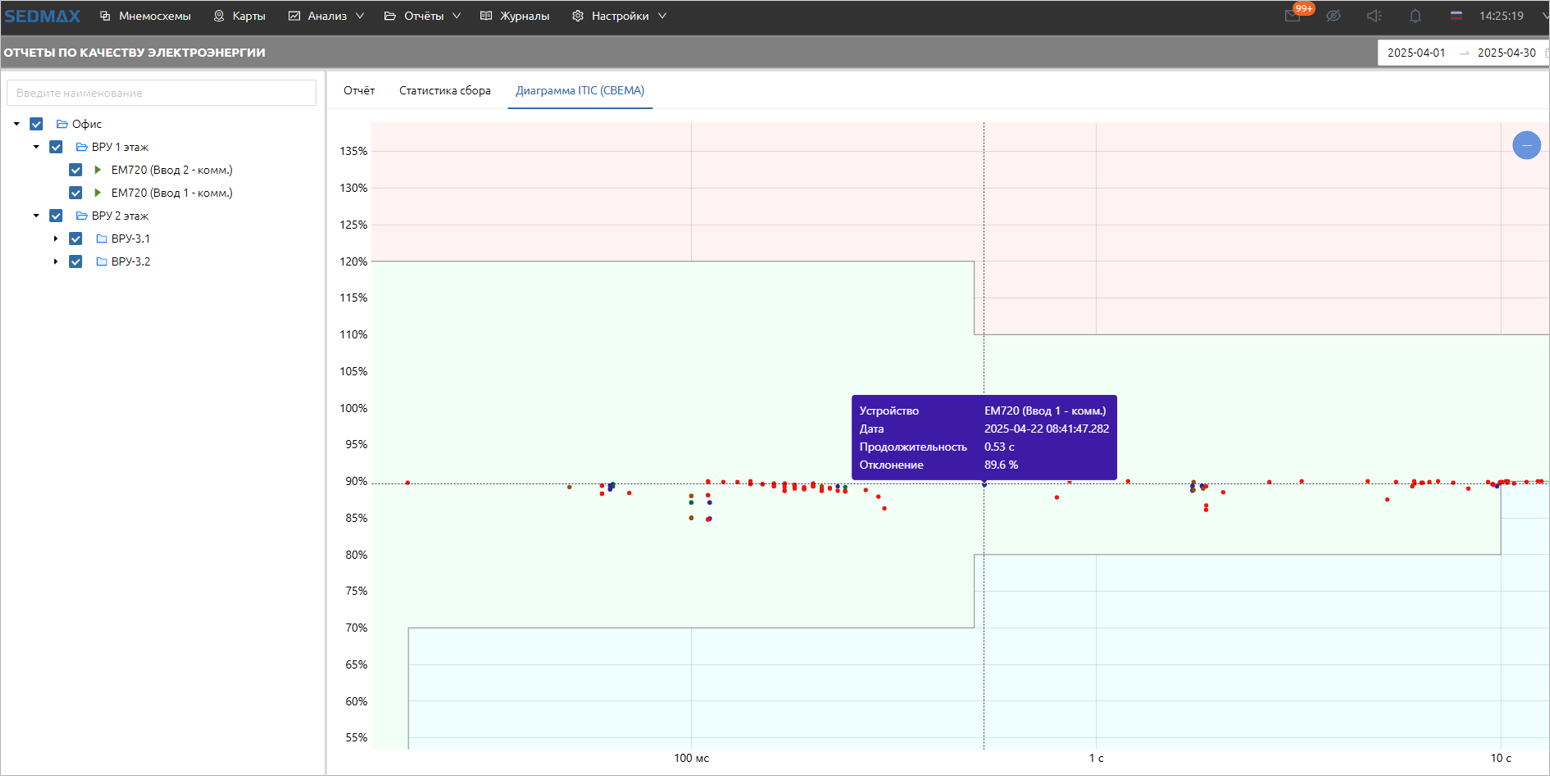

Все события, фиксируемые тем или иным устройством, обозначены в SEDMAX точками; события одного устройства отличаются от событий другого цветом. При наведении курсора на «точку» появляется окно с информацией об устройстве, дате события, его продолжительности и % отклонения от номинального напряжения.

Для выбора конкретных устройств можно воспользоваться фильтром в дереве, а для выбора определённого диапазона длительности или % отклонений напряжения - выделить «мышкой» соответствующую область:

Диаграмма CBEMA (ITIC) в SEDMAX_диапазон

ПОСМОТРЕТЬ ДЕМО ДИАГРАММЫ

Импульсные перенапряжения и провалы напряжения вследствие включения потребителей большой мощности, пиковых нагрузок или аварий на линиях могут привести к серьёзным последствиям (от потери данных и перегревов до останова производства). В случае попадания какого-то события на кривой ITIC в «красную» зону, диспетчер может принять решение о внеочередном обходе и визуальном осмотре техники.

В случае регулярного «падения» события в запрещённую зону, можно считать оборудование потенциальной точкой отказа и проводить более глубокий анализ ситуации.

Исторически диаграмма CBEMA связана с необходимостью защиты чувствительной вычислительной техники. Поэтому этот инструмент особенно полезен в ЦОДах и на энергоёмких объектах с «зоопарком» инженерного и ИТ оборудования, которое в определенных ситуациях начинает влиять друг на друга, и цепочка случайных событий может быть очень длинной и не понятной.

На сегодня SEDMAX отображает текущие показатели отклонений напряжений. Поддержка и сбор статистических данных, а также другие дополнительные возможности для работы с диаграммой будут дорабатываться по мере появления запросов пользователей.
