Задача

Монтаж, наладка и эксплуатация большого количества приборов учёта тепловой энергии, расходомеров и корректоров газа - самая трудоёмкая составляющая систем технического учёта энергоресурсов. Эти приборы имеют срок поверки не более 4 лет, что добавляет большие издержки на их обслуживание к капитальным затратам на создание системы.

Зачастую на предприятиях в рамках АСУ ТП уже установлены первичные измерительные приборы, и данные с них передаются и сохраняются в базах данных SCADA систем.

Функционально тепловычислители выполняют 2 задачи:

  1. сбор данных с первичных датчиков;

  2. обработка и вычисления параметров теплоносителя.

Решение

SEDMAX позволяет вынести вторую задачу на сервера и централизованно производить:

  • вычисления энтальпии, плотности и тепловой мощности энергоносителей
  • вычисления расхода энергоносителей по перепаду давления на диафрагме
  • приведения измерений к нормальным условиям
  • вычисления тепловой энергии и расхода за любые интервалы (интегрирование)

SEDMAX работает с любыми ресурсами (вода, пар, воздух и т.д.) и использует стандарты:

- ГСССД МР 147-2008 и/или IAPWS (release IF-97)
- ГОСТ 8.586.(1-5)-2005 - измерение расхода и количества жидкостей и газов.

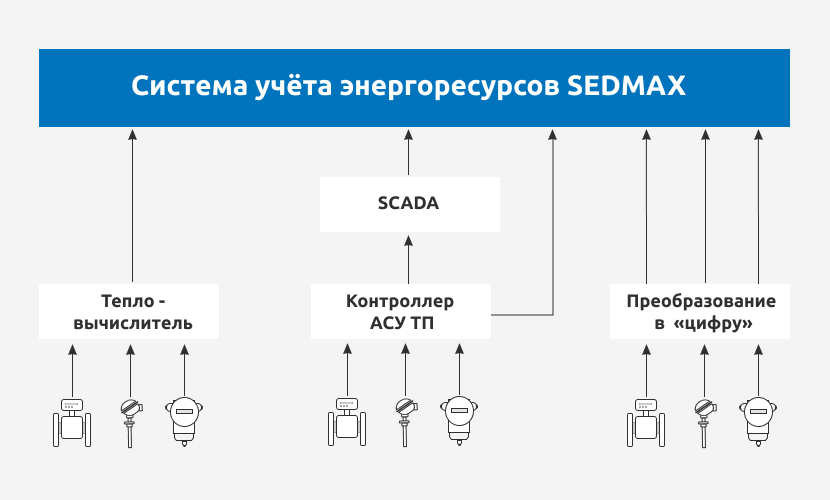

SEDMAX позволяет в рамках технического учёта энергоресурсов, помимо классической системы сбора учётных данных с тепловычислителей, расходомеров и корректоров:

  • использовать готовые данные из АСУ ТП для выполнения вычислений
  • не организовывать полноценный узел учёта, а ограничиться установкой датчиков, оцифровкой их измерений простыми устройствами:

Эффекты, которые даёт такое решение

  • Снижение затрат на обслуживание, поверку, ремонт за счет отказа от организации полноценных узлов учёта
  • Повышение качества сведения балансов и контроля удельного потребления за счёт дополнительных узлов учёта и любой дискретности учёта
  • Возможность строить систему гибко и оптимально по стоимости, используя имеющуюся инфраструктуру и данные из смежных систем.

Обсуждение решения с промышленными предприятиями

В рамках презентации нового решения мы провели вебинар для наших клиентов, на котором они поделились своим опытом решения задачи учёта энергоресурсов на сотни узлов тепловой энергии.
