Задачи

Подсистема диспетчеризации SEDMAX может быть расширена модулем цифрового двойника электрохозяйства. С помощью цифрового двойника диспетчерский персонал имеет возможность решать следующие задачи:

  1. Определение наиболее эффективных режимов работы сети с точки зрения энергопотребления, потери напряжения и других параметров;

  2. Планирование перспективных режимов сети и собственной генерации;

  3. Проверка корректности переключений коммутационных аппаратов перед их осуществлением с контролем загрузки элементов сети, а также уровней напряжения;

  4. Тренировка диспетчерского персонала;

  5. Контроль работы средств компенсации реактивной мощности и РПН трансформаторов.

Функции модуля цифрового двойника

  • Отображение real-time данных измерений с переходом в режим расчётов.

  • Расчётные значения в местах, не покрытых датчиками.

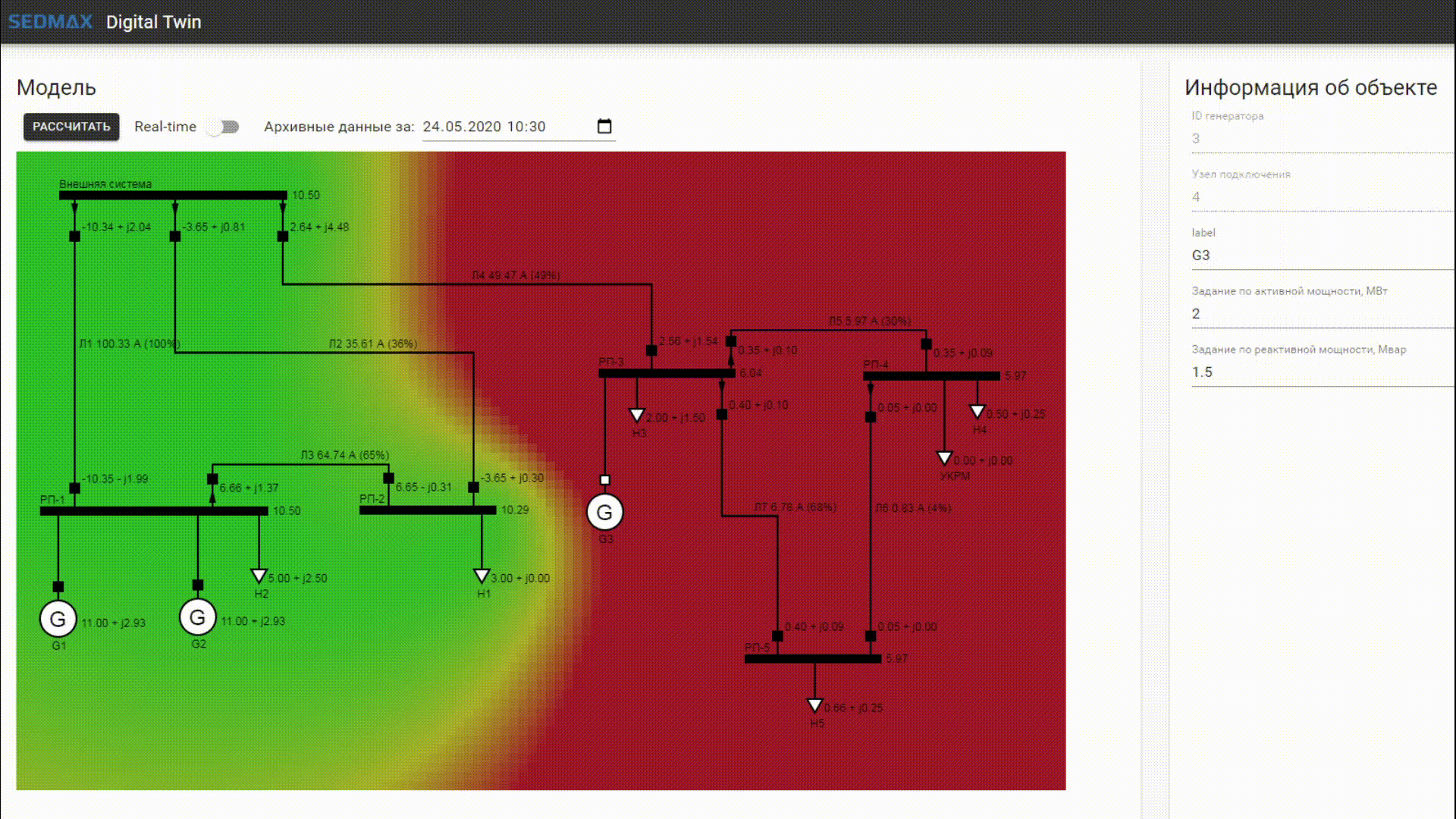

  • Расчёт установившихся режимов сети с использованием real-time или архивных данных системы диспетчеризации.

  • Графическое отображение (подсветка) перегружаемых в расчётном режиме элементов и индикация загрузки элементов в %.

  • Индикация отсутствия напряжения на элементах сети.

  • Учёт температуры окружающей среды для повышения точности расчётов нагрузочной способности оборудования.

  • Возможность сохранения смоделированных состояний схем и их применения в другой сессии в требуемой последовательности.


С помощью цифрового двойника в SEDMAX можно рассчитывать токи короткого замыкания (ТКЗ):

  • Расчёт основных видов ТКЗ (трехфазного, двухфазного и однофазного) в максимальном и минимальном режимах сети выше 1кВ.

  • Расчёт ударных ТКЗ и накопленного теплового импульса.

  • Расчёт ТКЗ через переходное сопротивление в месте КЗ.

Модуль расчёта ТКЗ обеспечивает автоматический учёт схем соединения обмоток трансформатора и автоматическое построение схем замещения всех последовательностей (прямой, обратной, нулевой). Расчёт может выполняться для неограниченного количества узлов и ветвей.

Как и для других данных, результаты расчёта ТКЗ можно вывести в отчёт в интерфейсе SEDMAX и/или выгрузить его в Excel/табличный редактор.

В будущем, с помощью цифрового двойника SEDMAX на основе реальных измерений и данных, будет иметься возможность осуществлять:

  1. Оптимизацию режима сети по потерям
  2. Оптимизацию загрузки собственной генерации
  3. Выбор и проверку срабатывания защит и автоматики

Основные преимущества перед существующими решениями

Критерий SEDMAX Существующие решения
Простота внедрения и стоимость Единая интегрированная платформа диспетчеризации с функциями цифрового двойника. Все подсистемы SEDMAX совмещены по умолчанию
 Интеграция готовых решений по расчету режимов со SCADA системами либо невозможна, либо сложна, трудозатратна и требует постоянной синхронизации разных решений. Это приводит к большой стоимости реализации и владения
Доступность и оперативность SEDMAX – полностью web-ориентированная платформа, количество пользователей системы не ограничено лицензией, что позволяет любым специалистам с соответствующими правами использовать инструменты SEDMAX без установки дополнительного ПО. Расчёты в любой момент времени, на основе реальных данных с объекта
 Существующие решения – отдельно устанавливаемые приложения с ограничениями на количество пользователей и доступности расчётов. В случае неинтегрированного решения, требуется вводить большое количество данных вручную, что приводит к невозможности оперативных расчётов
Перспективы развития Кроме цифровых двойников электрохозяйства, SEDMAX может реализовывать цифровые двойники других инженерных систем (сжатый воздух, водяной пар, вода и т.п.)
 Существующие решения заточены под конкретные энергоресурсы. И имеют те же недостатки что и по п. 1 и 2

Обзорное видео о функциях цифрового двойника

Обсуждение решения с промышленными предприятиями

По итогам разработки модуля «Расчёт режимов электрической сети промышленного предприятия» мы провели вебинар для наших клиентов, где подробно рассказали о задачах, которые можно решать при помощи этого инструмента (2020 г.).
