БЦ Марги
Автоматизированная система учета электроэнергии

Бизнес-центр «Марги» — крупный современный бизнес-центр в городе Тбилиси, инженерная инфраструктура которого спроектирована и построена с учетом современных требований к снижению затрат на эксплуатацию и энергопотребление делового центра. Как и во многих бизнес-центрах подобного типа, оплата за электроэнергию каждого арендатора не учитывает количество фактически потребленной энергии, а рассчитывается в зависимости от занимаемой площади и входит в стоимость арендной платы.

К тому же, оператор бизнес-центра сам рассчитывался за электроэнергию с поставщиком (АО «Теласи» — единственный оператор электрических сетей Тбилиси) по приборам учета, установленным на стороне поставщика, и никак не мог контролировать его показания.

Несмотря на стереотип, что бизнес-центрам не выгодно внедрять автоматизированные системы учета, и проще либо делить общие расходы «на всех» или вручную списывать показания счетчиков, сегодня на рынке существует немало простых с точки зрения внедрения решений по учету, которые оправдывают вложения спустя 1,5–2 месяца.

Компания SEDMAX LLC внедрила в бизнес-центре «Марги» принципиально новую систему коммерческого учета электроэнергии, ключевые особенности которой заключаются в следующем:

  1. Один многофидерный счетчик электроэнергии, охватывающий учётом всех арендаторов.
  2. Облачные сервис для получения данных об учете электроэнергии.

Описание решения

Аппаратная часть

Учет электроэнергии ведется с использованием трансформаторов тока «Hacs». Данные трансформаторы тока имеют малые габариты и, при необходимости, имеют разборную модификацию, позволяющую осуществить их монтаж без необходимости отсоединения силовых цепей.

Вторичный ток данных трансформаторов — 20(40) мА. Это позволяет использовать для организации вторичных цепей кабель типа «витая пара». Кроме того, обмотка данных трансформаторов тока может быть разомкнута без каких-либо последствий (поражение электрическим током, выход из строя трансформатора).

Трансформаторы тока подключаются к многофункциональным приборам SATEC EM132 и BFM136. Прибор EM132 отдельно осуществляет учет электроэнергии на вводе электропитания бизнес-центра, а BFM136 — учет электроэнергии у всех арендаторов. BFM136 — уникальный прибор, позволяющий подключить до 12 трехфазных или до 36 однофазных присоединений.

Кроме функции учета, приборы SATEC EM132 и BFM136 предоставляют текущие параметры электросети (напряжение, токи, мощности). Приборы SATEC EM132 и BFM136 подключены к маршрутизатору Mikrotik RouterBOARD 750, организующему защищенный VPN-канал для передачи данных с приборов на облачный сервер.

Программная часть

Облачный сервер представляет из себя отказоустойчивый высокодоступный сервис по сбору, обработке, хранению и предоставлению информации по учету электроэнергии и параметрам электросети. Сервис реализован на базе программного обеспечения SEDMAX. Он обеспечивает доступ к информации по учету всем заинтересованным пользователям посредством использования обычного web-браузера любого стационарного, либо мобильного устройства, подключенного к сети Интернет. В данном проекте для доступа используется протокол http и система паролей на уровне ПО SEDMAX. В случае необходимости, имеется возможность настроить дополнительные средства защиты от несанкционированного доступа к информации (использование протокола https, использование защищенных VPN-тоннелей с шифрованием).

Внедренная система позволяет в любой момент времени из любой точки мира с любого устройства (при наличии сети Интернет) получить доступ как к текущим, так и архивным данным по учету электроэнергии и параметрам электросети. Кроме того, имеется возможность организации рассылки счетов за электроэнергию на электронную почту арендаторам.

Следует отметить, что внедрение такой системы является достаточно экономичным мероприятием за счет использования многофидерного прибора учета, удобных для монтажа трансформаторов тока, отсутствия необходимости в приобретении и сопровождении серверного оборудования и программного обеспечения. Услуги по предоставлению облачного сервиса предоставляются за счет абонентской платы, рассчитываемой на основе количества подключенных абонентов.

Результат

В настоящее время оператор бизнес-центра «Марги» точно знает, кто сколько в какой период времени потребил электроэнергии, имеет возможность свести баланс полученной и потребленной энергии, контролирует неучтенное потребление и осуществляет расчеты с клиентами посредством автоматизированного учета.

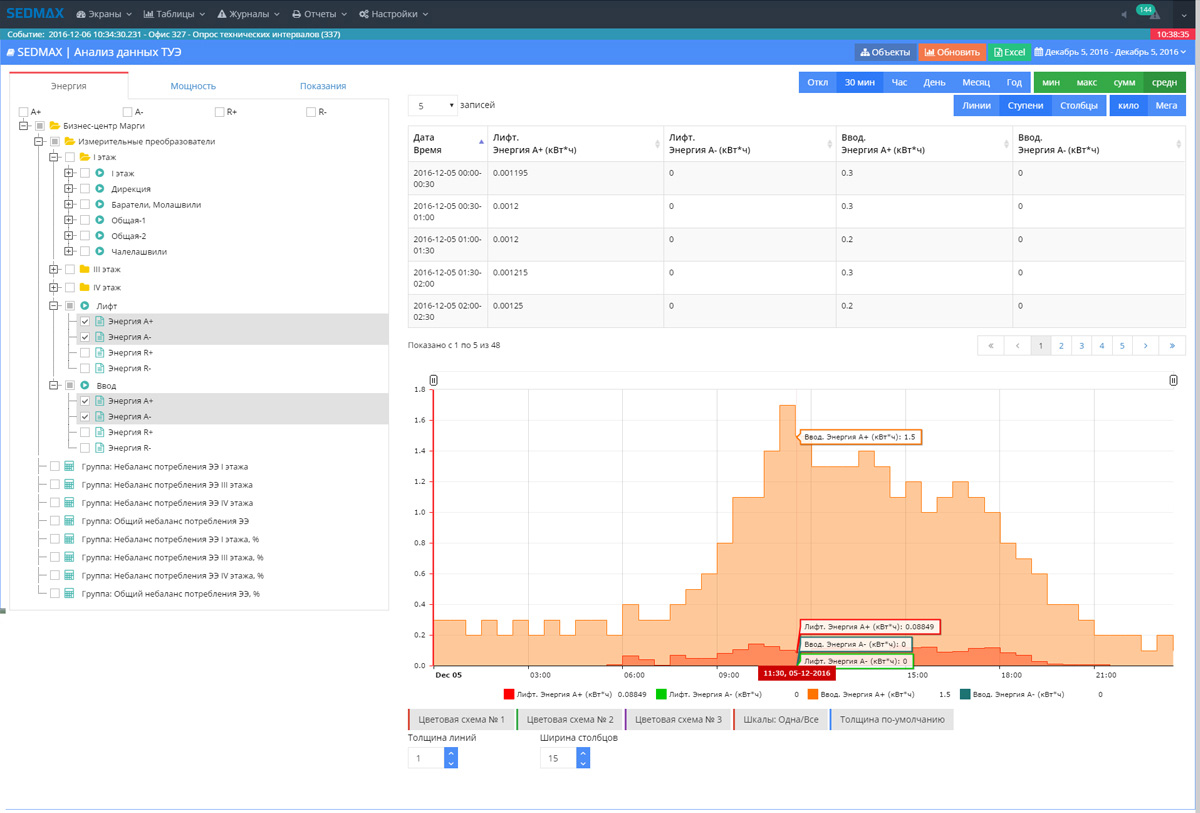

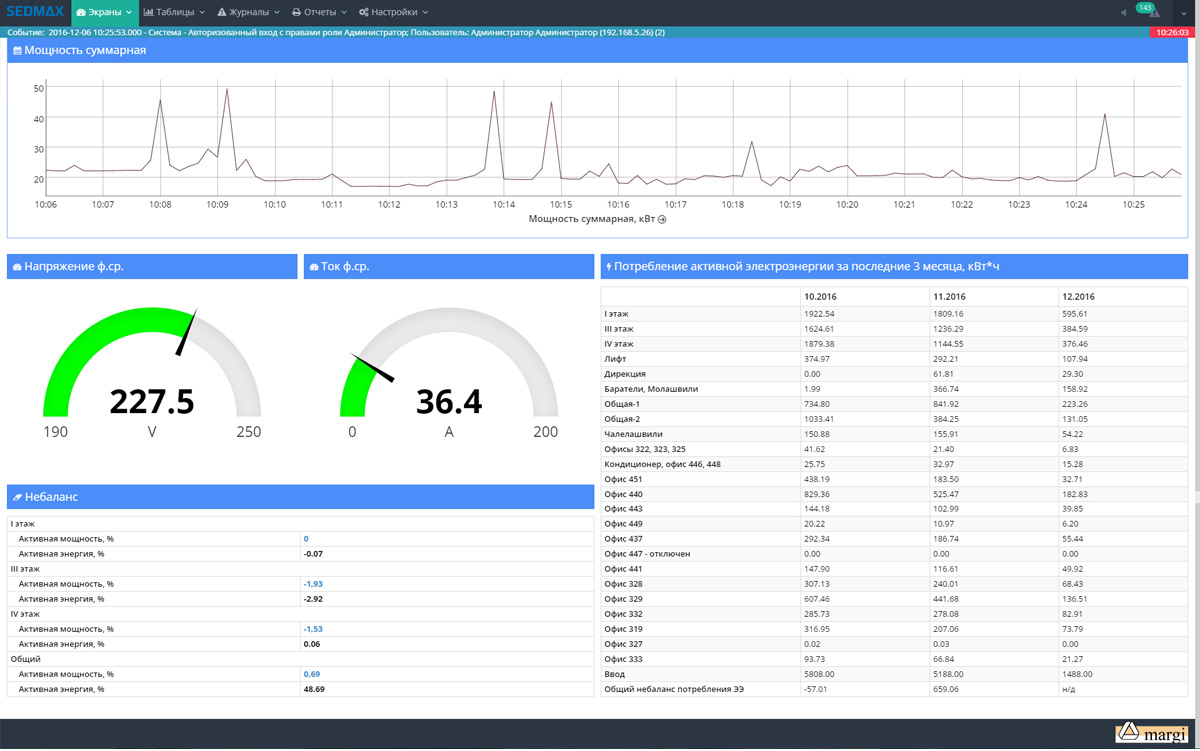

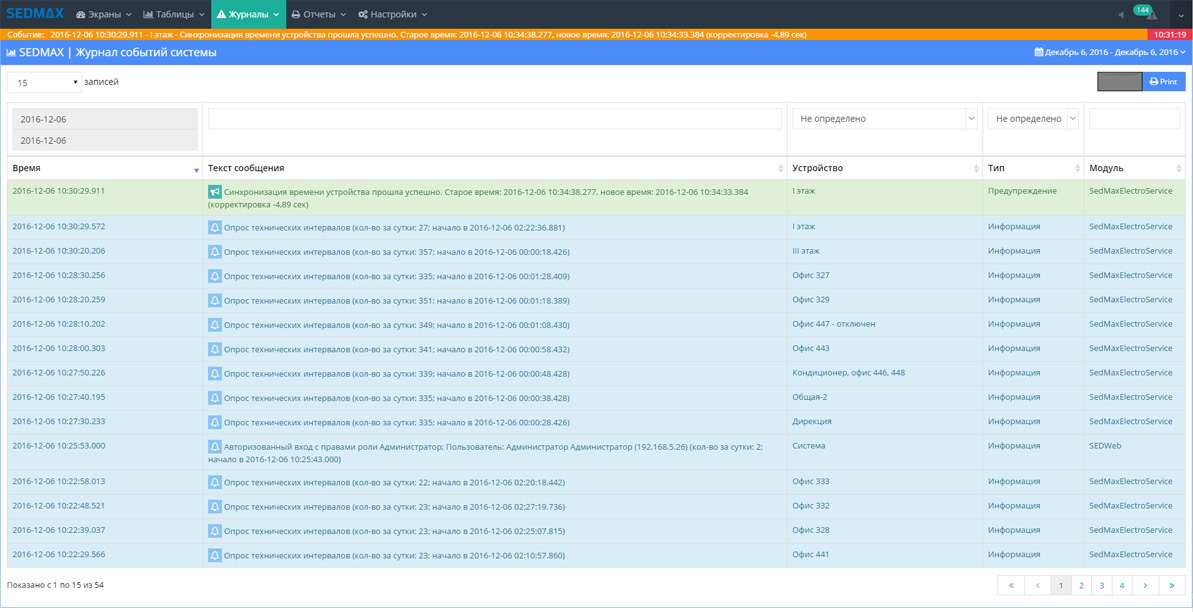

Скриншоты системы
Автоматизированная система учета электроэнергии Автоматизированная система учета электроэнергии Автоматизированная система учета электроэнергии
