Дарханская ТЭЦ
РАС, автоматизированная система учета, мониторинга и диспетчеризации

О заказчике

Дарханская ТЭЦ (г. Дархан, Монголия). Построена в 1966 году компанией Технопромэкспорт. Установленная мощность — 48 МВт. Имеет 4 турбогенератора по 12 МВт. В качестве топлива используется уголь. С 2013 года находится на стадии модернизации для увеличения мощности ТЭЦ до 83 МВт, идет обновление турбинного цеха. Обеспечивает теплом и энергией город Дархан, численность населения которого на 2015 г. 100 000 человек.

Анализ ситуации на предприятии

С 2002 г. на предприятии уже использовался комплекс РАС, но он с моральной и физической точки зрения устарел и требовал замены.

Трудности с существующим ПО

  • неудобный интерфейс;
  • невозможность развивать ПО;
  • медленная работа;
  • устаревшие технологии и принцип работы.

Задача SEDMAX

Для внедрения новой платформы требовался полный демонтаж старой системы. Требовалась установка новых, современных регистраторов, установка сервера сбора данных с регистраторов и тайм-сервера для обеспечения точного времени на сервере сбора и регистраторах.

Реализация

Монтаж системы выполнен компанией MSEL — инжиниринговой компании Монголии. Наладка системы произведена совместно специалистами компании MSEL и компании Мависмарт с помощью удаленного доступа. По окончанию наладки специалистом компании Мависамрт произведено обучение персонала Дарханской ТЭЦ.

Основные функции системы

SEDMAX реализует систему регистрации аварийных событий на базе приборов SATEC PM180. Дополнительными функциями системы является учет электроэнергии, диспетчеризация и диагностика всех компонентов системы.

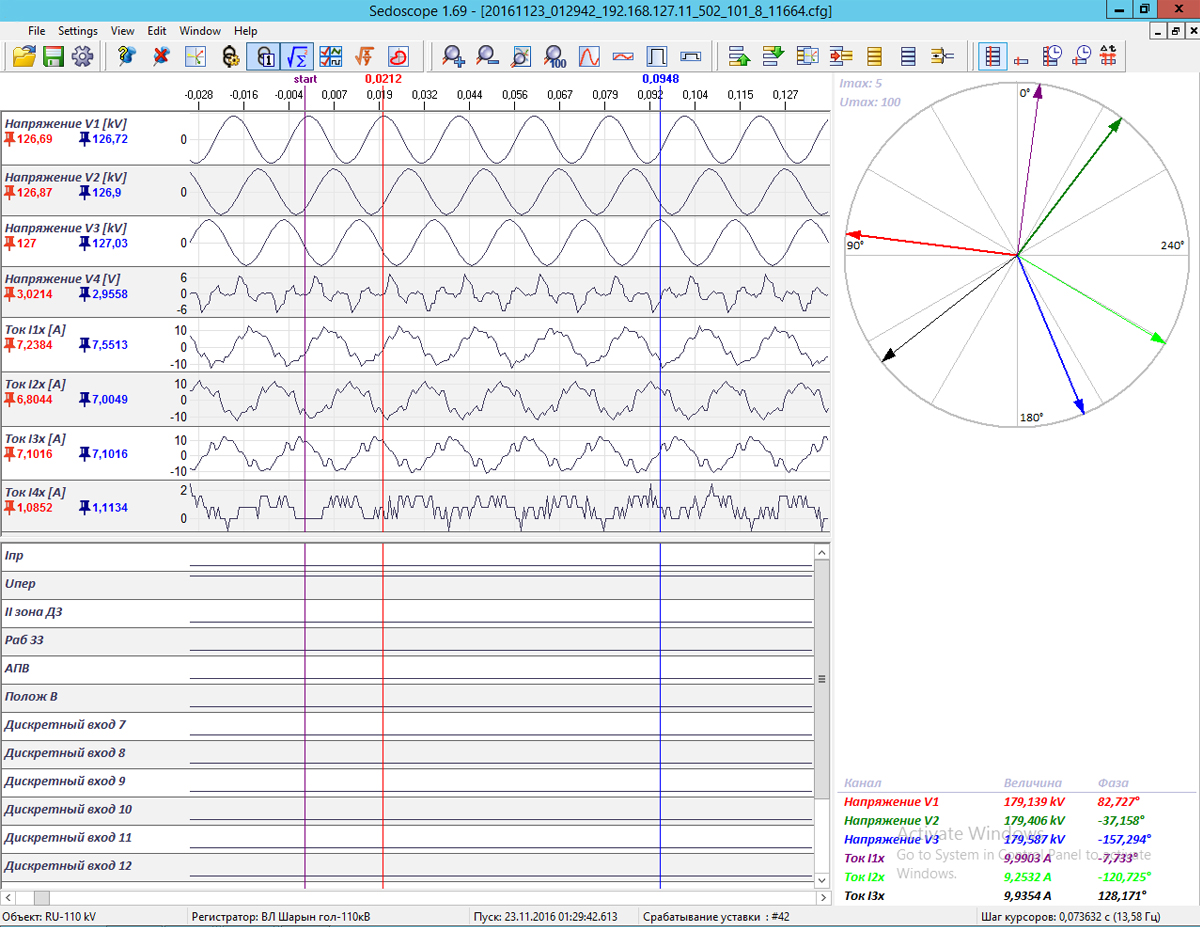

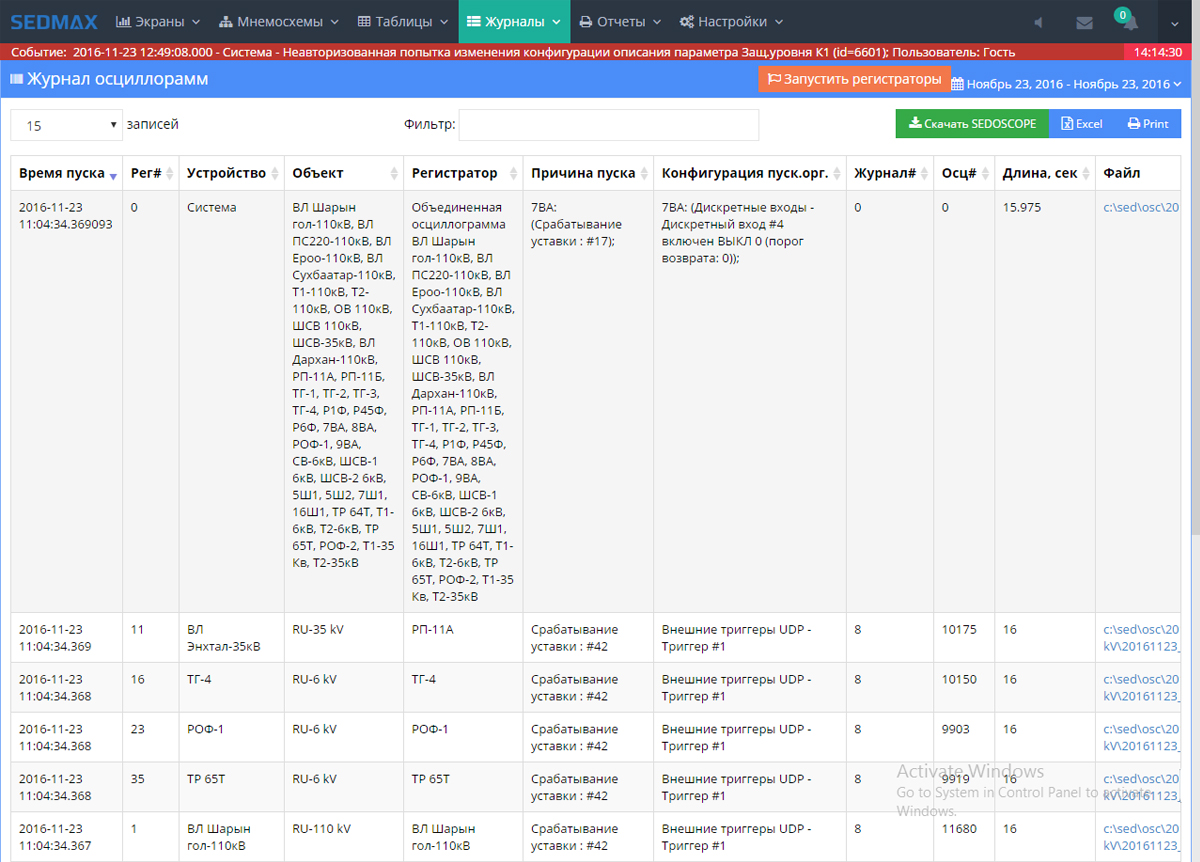

Система представляет собой распределенную систему регистрации (каждое присоединение оснащено отдельным прибором PM180). Создание единой системы регистрации на базе распределенных приборов стало возможным благодаря точной синхронизации времени приборов по протоколу SNTP и функциям SEDMAX по объединению осциллограмм аварийных событий с большого количества отдельных устройств.

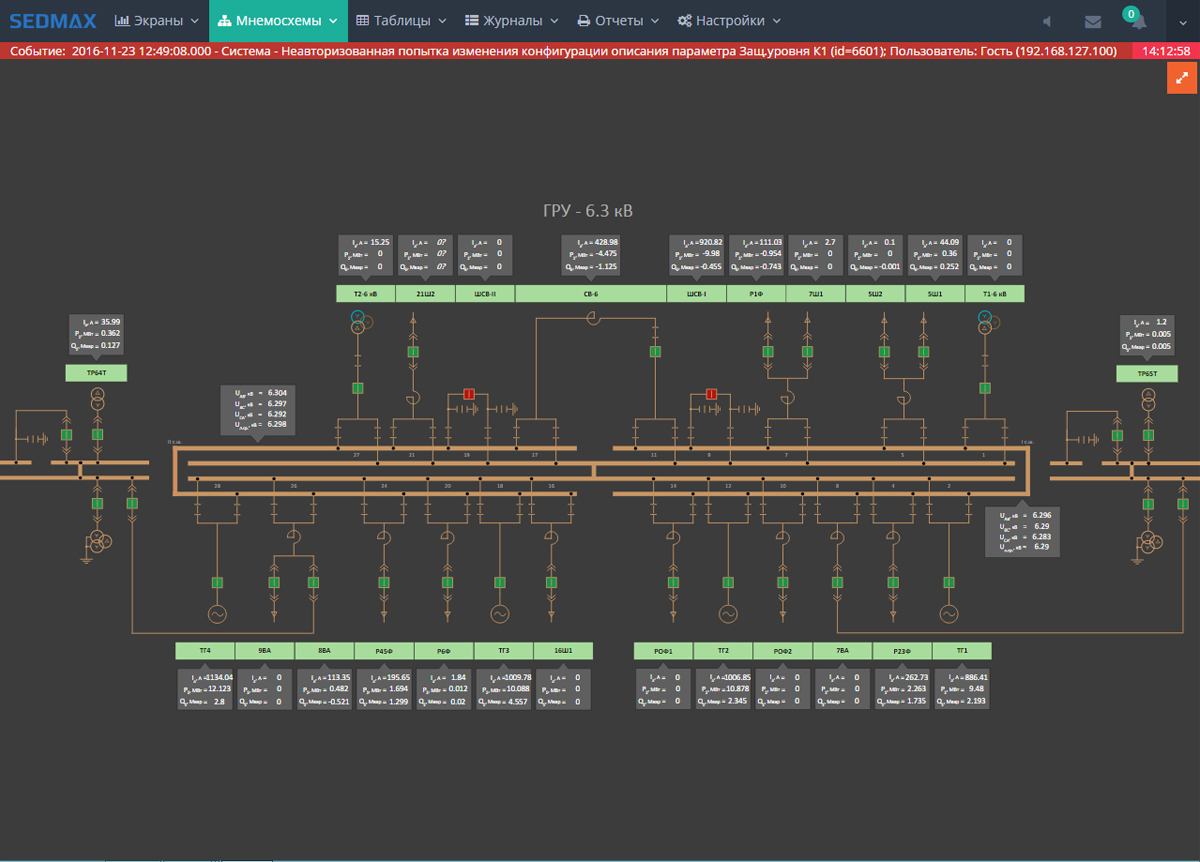

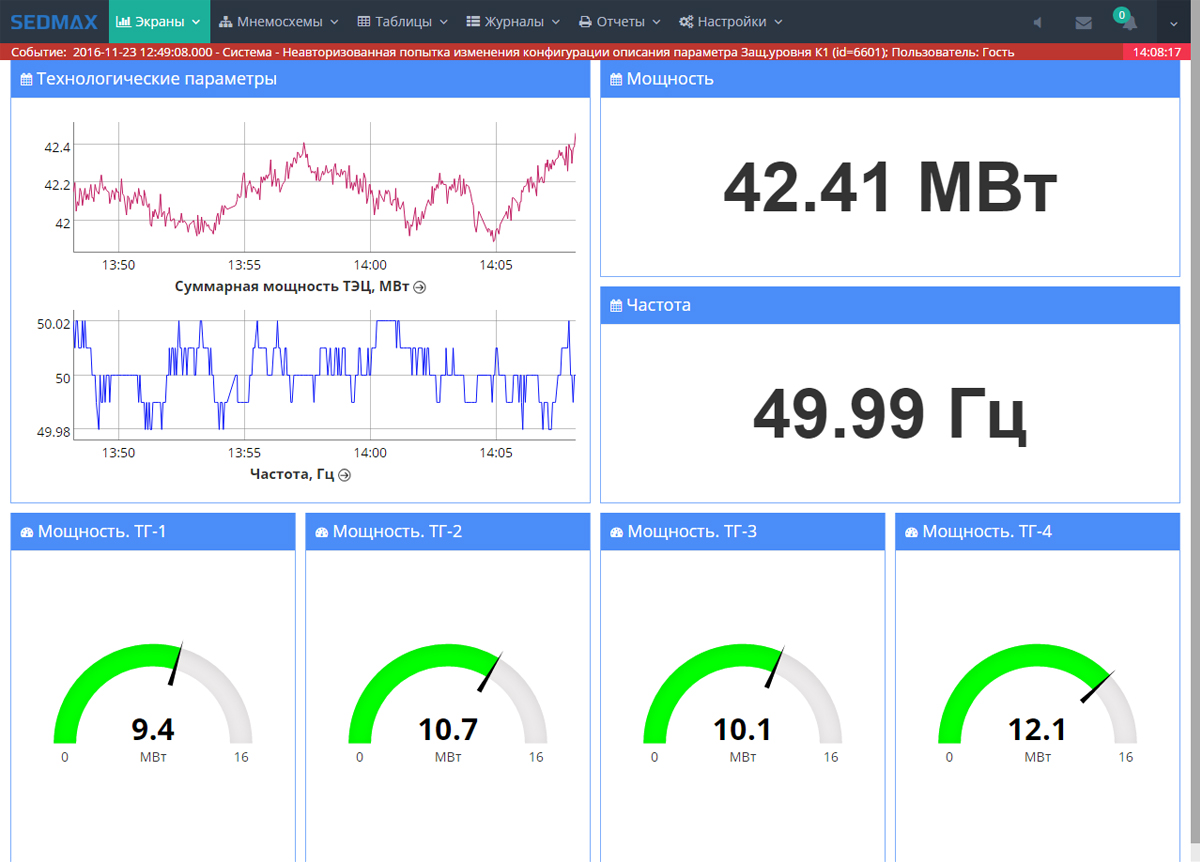

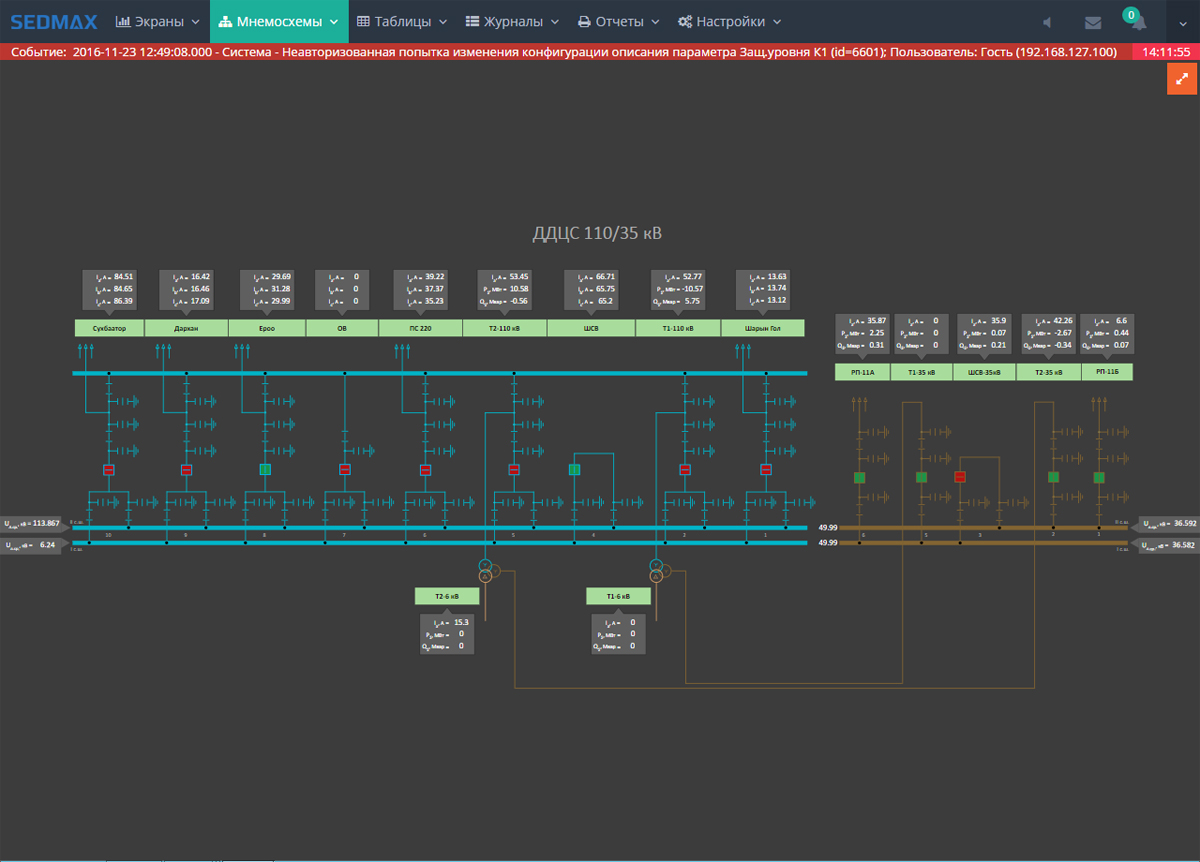

Диспетчеризация объекта реализована за счет собираемых с устройств PM180 текущих параметров электроэнергии с частотой 1 раз в секунду, отображения этих параметров в виде мнемосхем и записи их в базу данных.

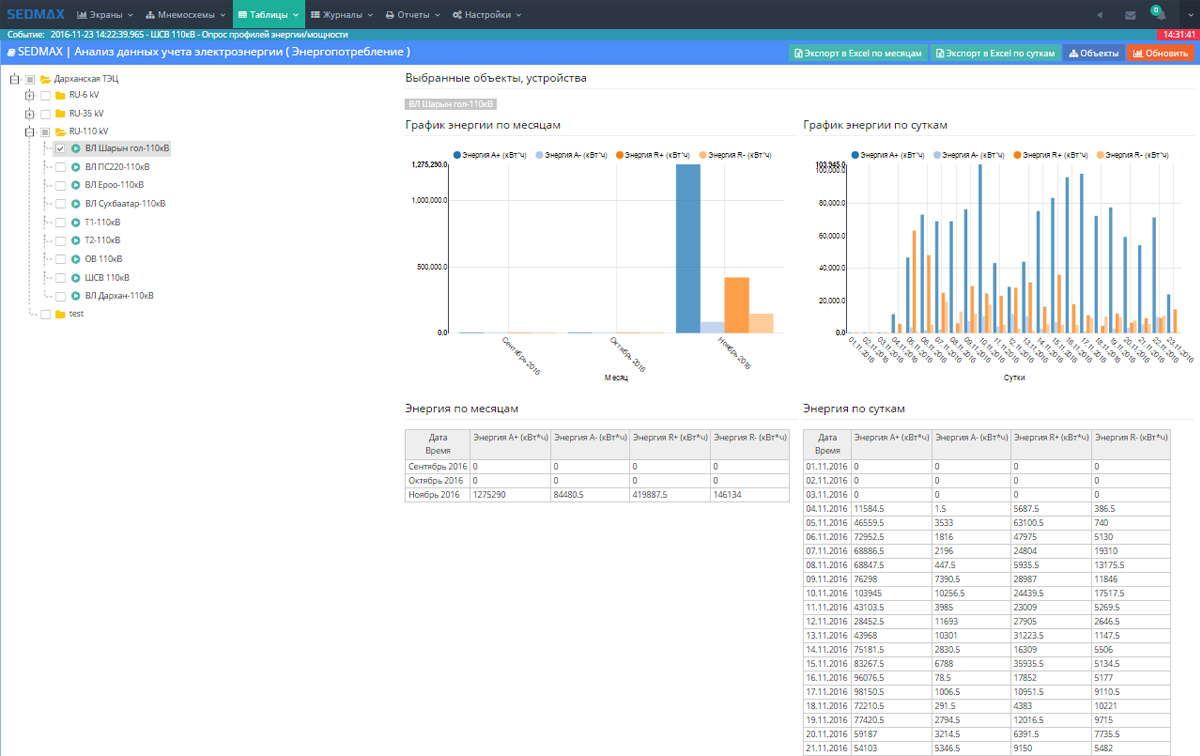

Учет электроэнергии также реализован за счет многофункциональности устройств PM180. Для персонала настроены принятые на ТЭЦ формы отчетов по учету электроэнергии.

Эффекты от внедрения SEDMAX

  • полная достоверная информация о работе главной схемы ТЭЦ;
  • отсутствие зависимости от разработчика системы в части расширения ее функционала.

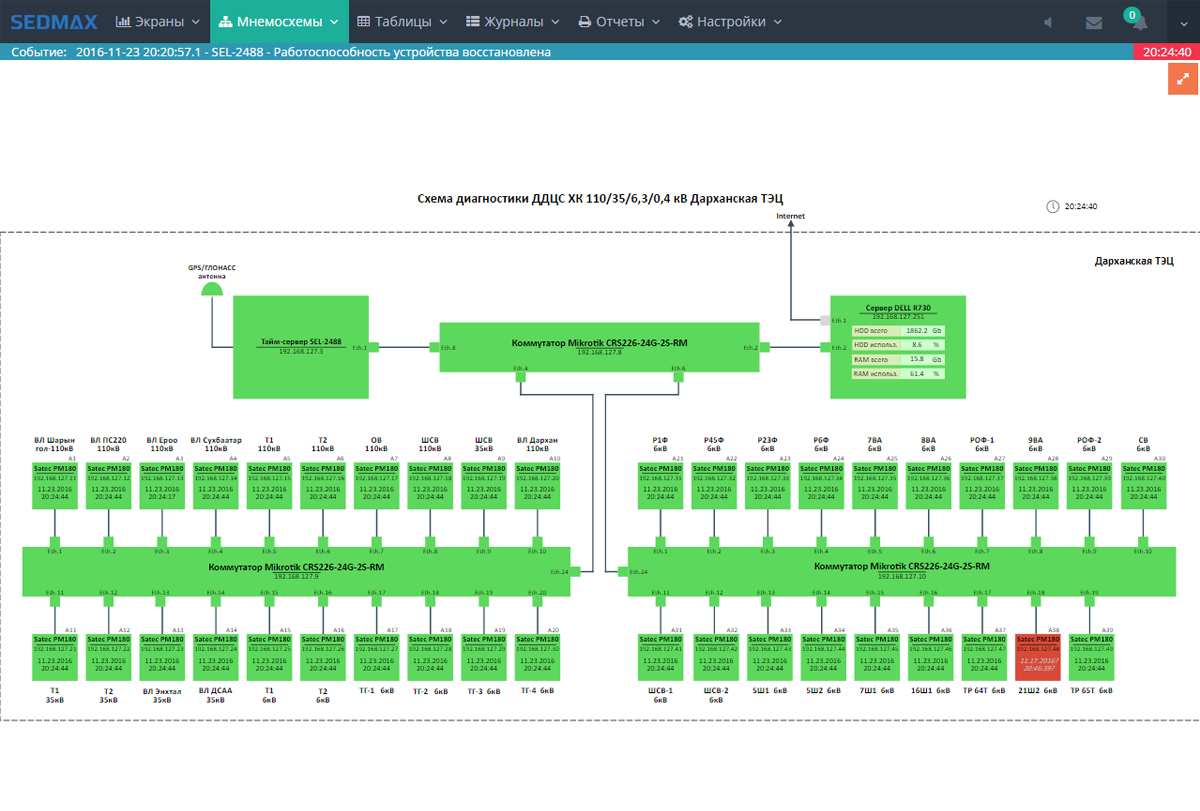

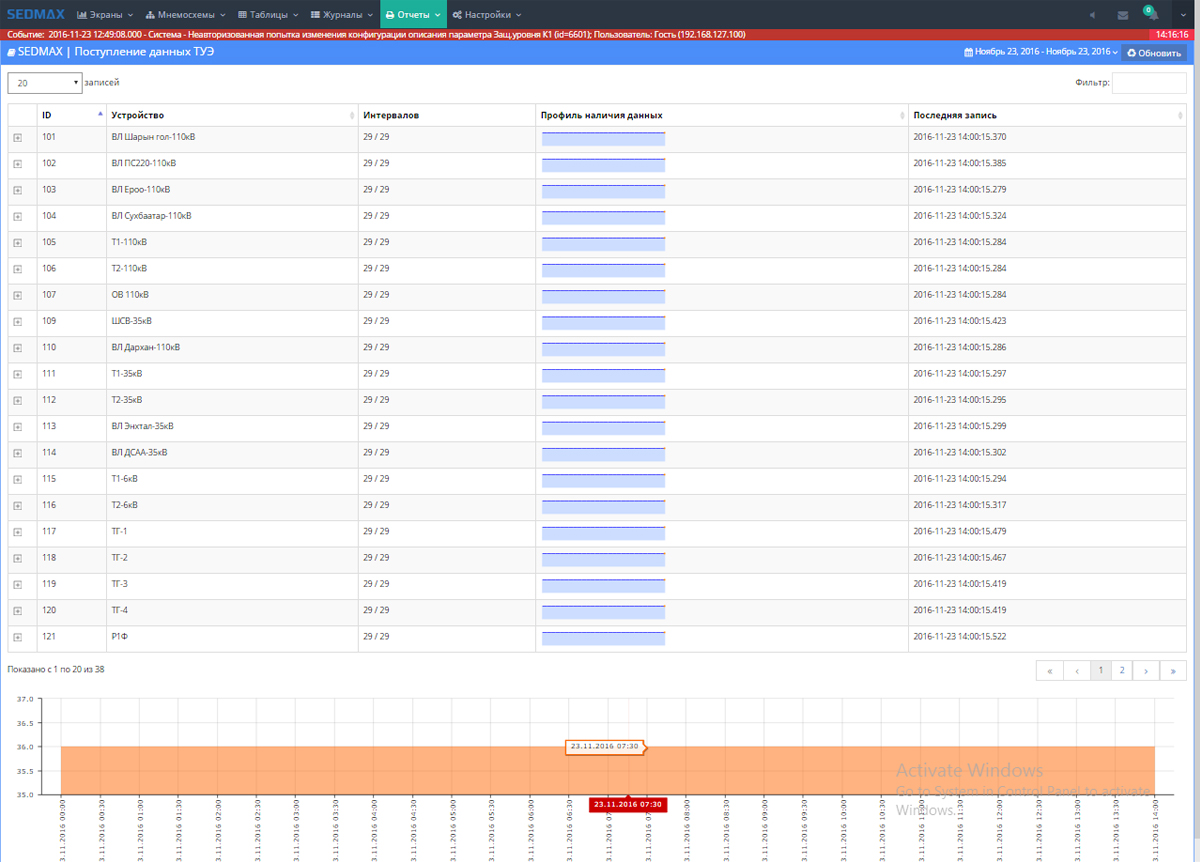

Скриншоты системы
РАС, автоматизированная система учета, мониторинга и диспетчеризации РАС, автоматизированная система учета, мониторинга и диспетчеризации РАС, автоматизированная система учета, мониторинга и диспетчеризации РАС, автоматизированная система учета, мониторинга и диспетчеризации РАС, автоматизированная система учета, мониторинга и диспетчеризации РАС, автоматизированная система учета, мониторинга и диспетчеризации РАС, автоматизированная система учета, мониторинга и диспетчеризации РАС, автоматизированная система учета, мониторинга и диспетчеризации
